1 - 25 Tg 1300 -ID-MT 0607 - 002 3.3 点検、清掃、給油か所 Rコンベア コンベア幅変更用 スプライン軸 コンベア幅変更用台形ネジ コンベア幅変更用 ガイドブッシュ 毎月 清掃 コンベア幅変更用 スプライン軸 コンベア幅変更用台形ネジ コンベア幅変更用 ガイドブッシュ 6か月ごと 給油 ハケまたはヘラでグリースを 塗布してください。 基板搬送ベルト上面 毎日 清掃 掃除機でソルダペーストや ホコリを取り…
1-24
Tg1300-ID-MT
0607-002
3.3 点検、清掃、給油か所

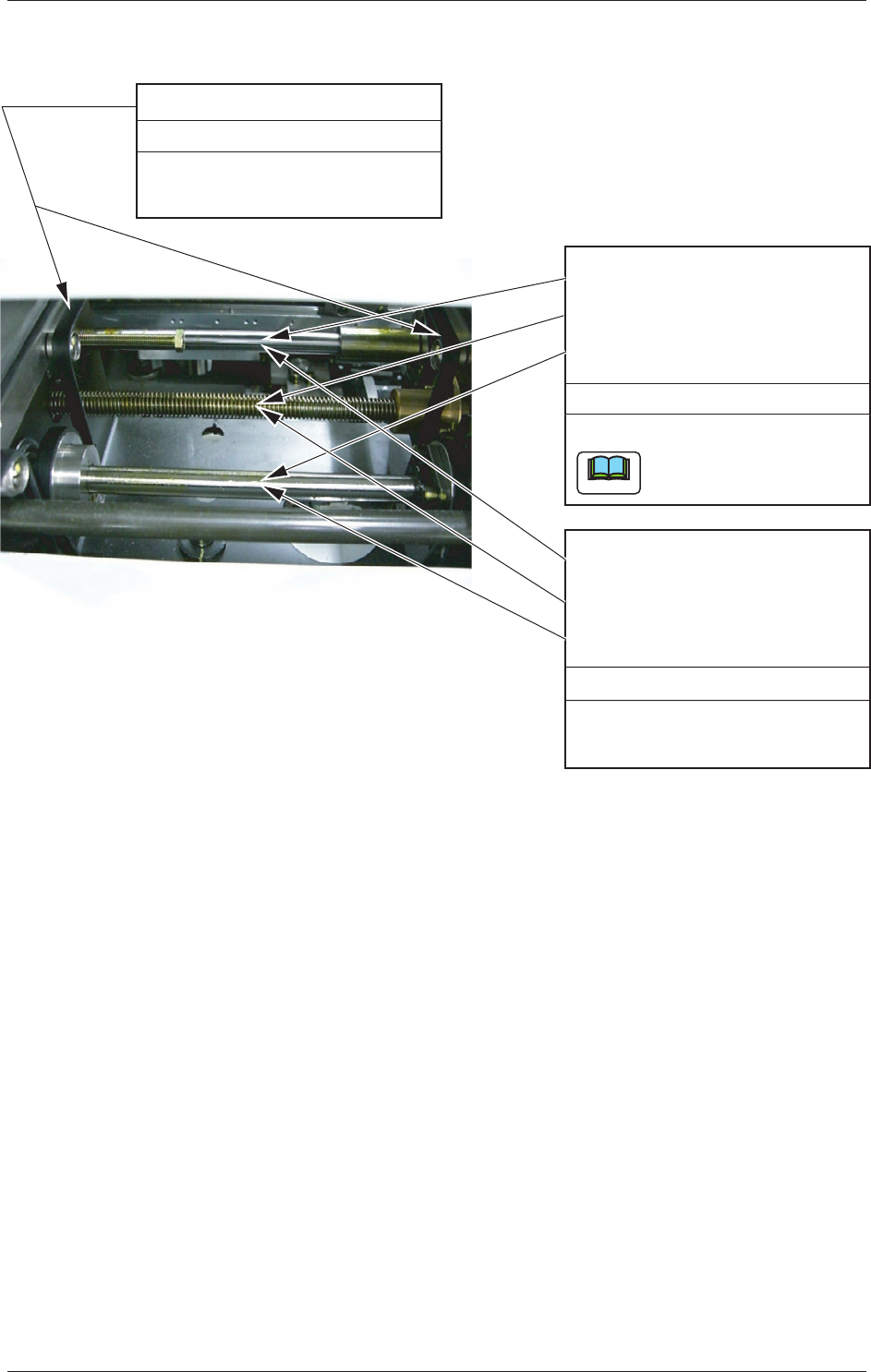

3.3.5 コンベア部
コンベア幅変更用
スプライン軸
コンベア幅変更用台形ネジ
コンベア幅変更用
ガイドブッシュ
毎月 清掃
コンベア幅変更用
スプライン軸
コンベア幅変更用台形ネジ
コンベア幅変更用
ガイドブッシュ
6か月ごと 給油
ハケまたはヘラでグリースを
塗布してください。
基板搬送ベルト上面
毎日 清掃
掃除機でソルダペーストや
ホコリを取り除いてください。
油ウエスで清掃してください。
ノート
糸クズなどを残さないよ
うにしてください。
Lコンベア
Fig. 4A19
1-25
Tg1300-ID-MT
0607-002
3.3 点検、清掃、給油か所

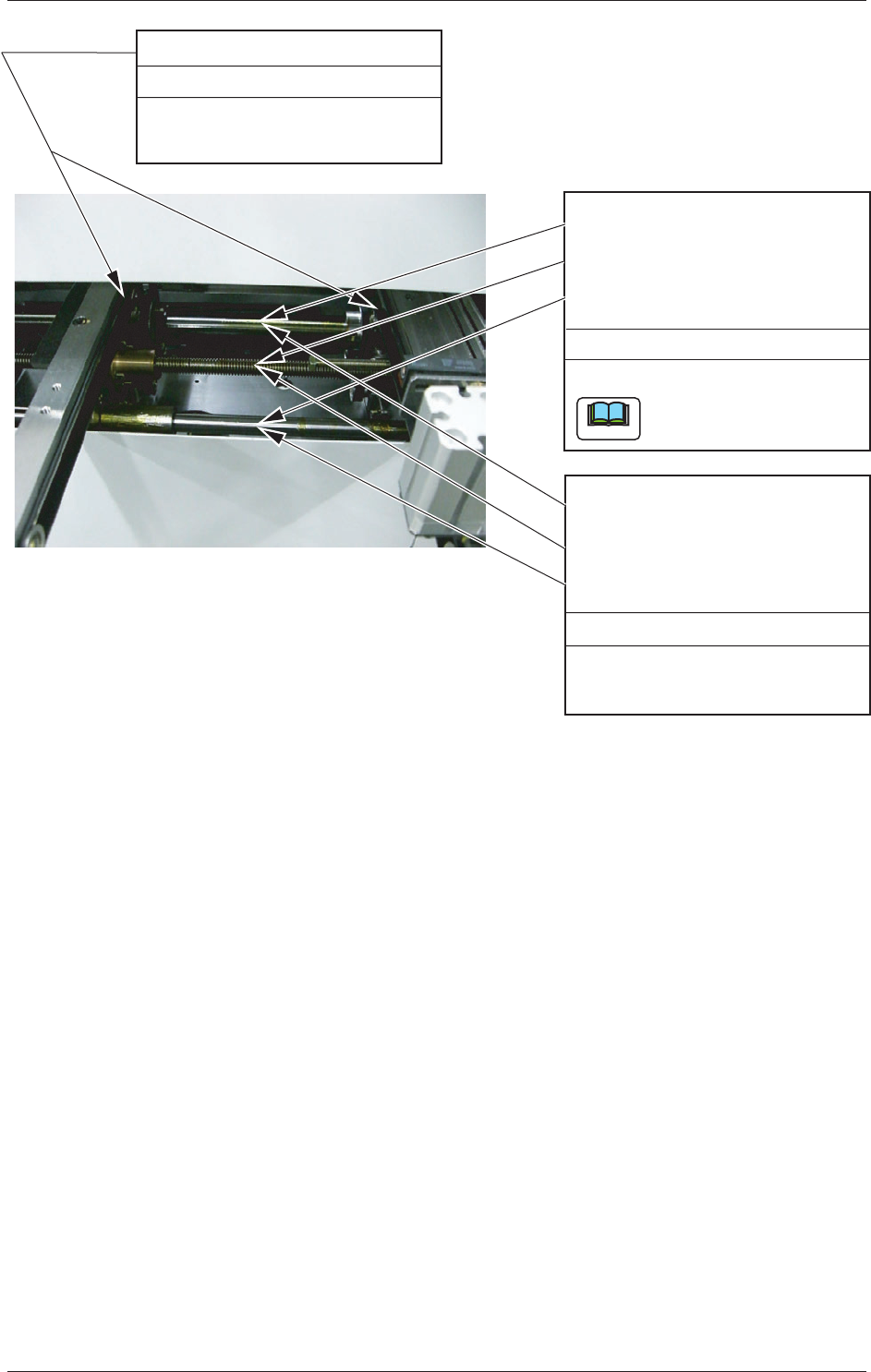

Rコンベア
コンベア幅変更用
スプライン軸
コンベア幅変更用台形ネジ
コンベア幅変更用
ガイドブッシュ
毎月 清掃
コンベア幅変更用
スプライン軸
コンベア幅変更用台形ネジ
コンベア幅変更用
ガイドブッシュ
6か月ごと 給油
ハケまたはヘラでグリースを
塗布してください。
基板搬送ベルト上面
毎日 清掃
掃除機でソルダペーストや
ホコリを取り除いてください。
油ウエスで清掃してください。
ノート
糸クズなどを残さないよ
うにしてください。
Fig. 4A20
1-26
Tg1300-ID-MT
0607-002
3.3.6 基板チャック部
基板搬送ベルト上面
毎日 清掃
基板位置決め面および上面
毎日 清掃
バックアップテーブルの上面
およびピン穴部
掃除機でソルダペーストや
ホコリを取り除いてください。
毎週 清掃
掃除機でソルダペーストや
ホコリを取り除いてください。
掃除機でソルダペーストや
ホコリを取り除いてください。
Fig. 4A21
バックアップテーブルZ軸
ガイドブッシュ
毎月 清掃
油ウエスで清掃してください。
ノート
糸クズなどを残さないよ
うにしてください。
Fig. 4A22
3.3 点検、清掃、給油か所
