1 - 31 Tg 1300 -ID-MT 0607 - 002 3.3 点検、清掃、給油か所 油ウエスで清掃してください。 毎月 清掃 ノート 糸クズなどを残さないよ うにしてください。 ハケまたはヘラでグリースを 塗布してください。 初回1か月後、以降3か月ごと 給油(NM1) ハケまたはヘラでグリースを 塗布してください。 6か月ごと 給油 テーブル 軸移動ベアリング外周 テーブル 軸ボールネジ テーブル 軸リニアガイド Fig.…
1-30
Tg1300-ID-MT
0607-002
3.3 点検、清掃、給油か所

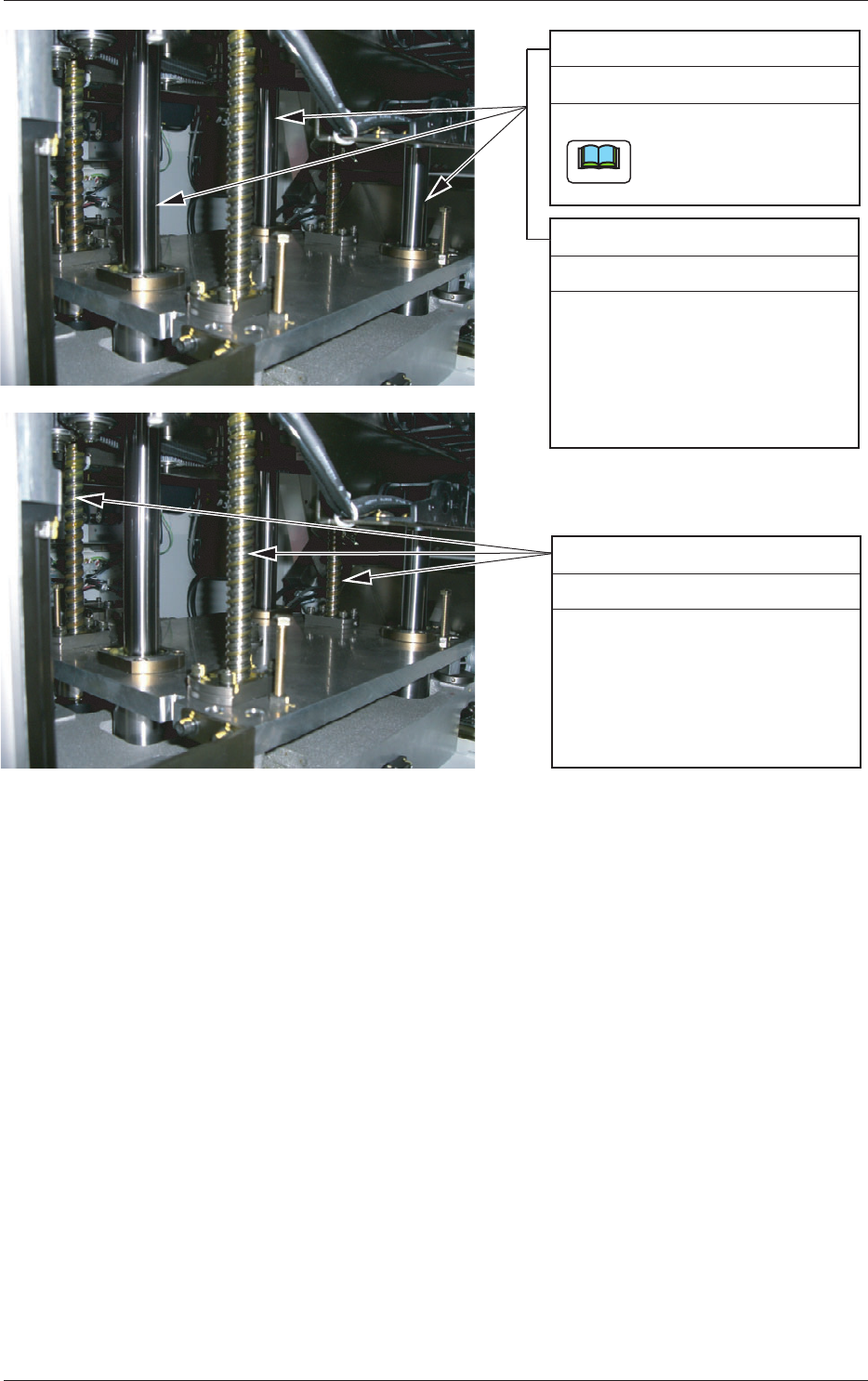

テーブルZ軸ボールネジ
(1) テーブルZ軸を印刷位置ま
で上昇させます。
(2) テーブル手前のカバーを
外します。
(3) ハケまたはヘラでグリー
スを塗布します。
6か月ごと 給油
(1) テーブルZ軸を印刷位置ま
で上昇させます。
(2) テーブル手前のカバーを
外します。
(3) ハケまたはヘラでグリー
スを塗布します。
6か月ごと 給油
テーブルZ軸ガイドブッシュ
テーブルZ軸ガイドブッシュ
毎月 清掃
油ウエスで清掃してください。
ノート
糸クズなどを残さないよ
うにしてください。
Fig. 4A29
1-31
Tg1300-ID-MT
0607-002

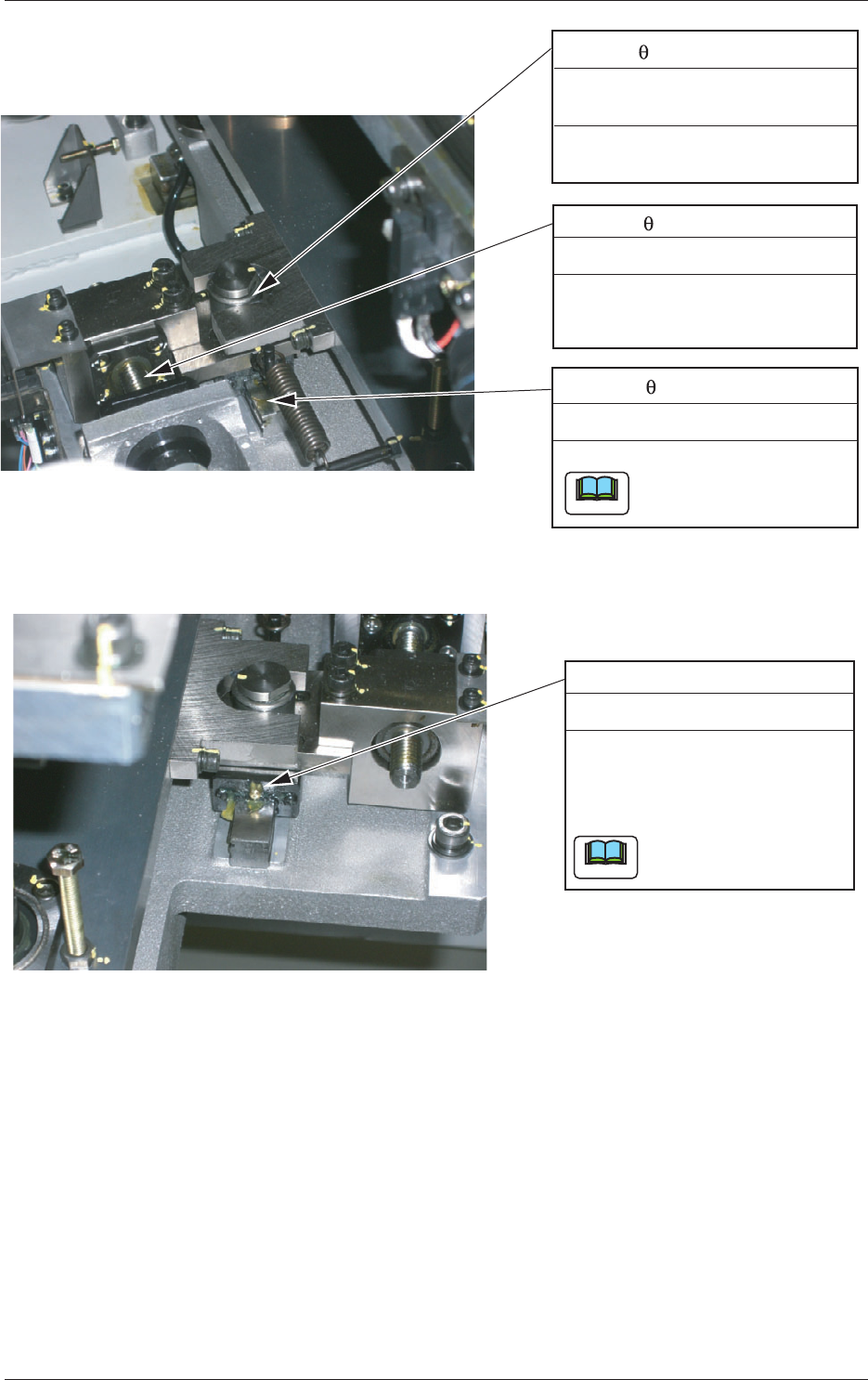

3.3 点検、清掃、給油か所
油ウエスで清掃してください。
毎月 清掃
ノート
糸クズなどを残さないよ
うにしてください。
ハケまたはヘラでグリースを
塗布してください。
初回1か月後、以降3か月ごと
給油(NM1)
ハケまたはヘラでグリースを
塗布してください。
6か月ごと 給油
テーブル 軸移動ベアリング外周
テーブル
軸ボールネジ
テーブル
軸リニアガイド
Fig. 4A30
グリースガンでグリースニッ
プルから新しいグリースを給
油します。
装置後面より給油します。
6か月ごと 給油
ノート
使用するアタッチメン
トはH形です。
テーブル�軸リニアガイド
Fig. 4A31
1-32
Tg1300-ID-MT
0607-002
3.3 点検、清掃、給油か所

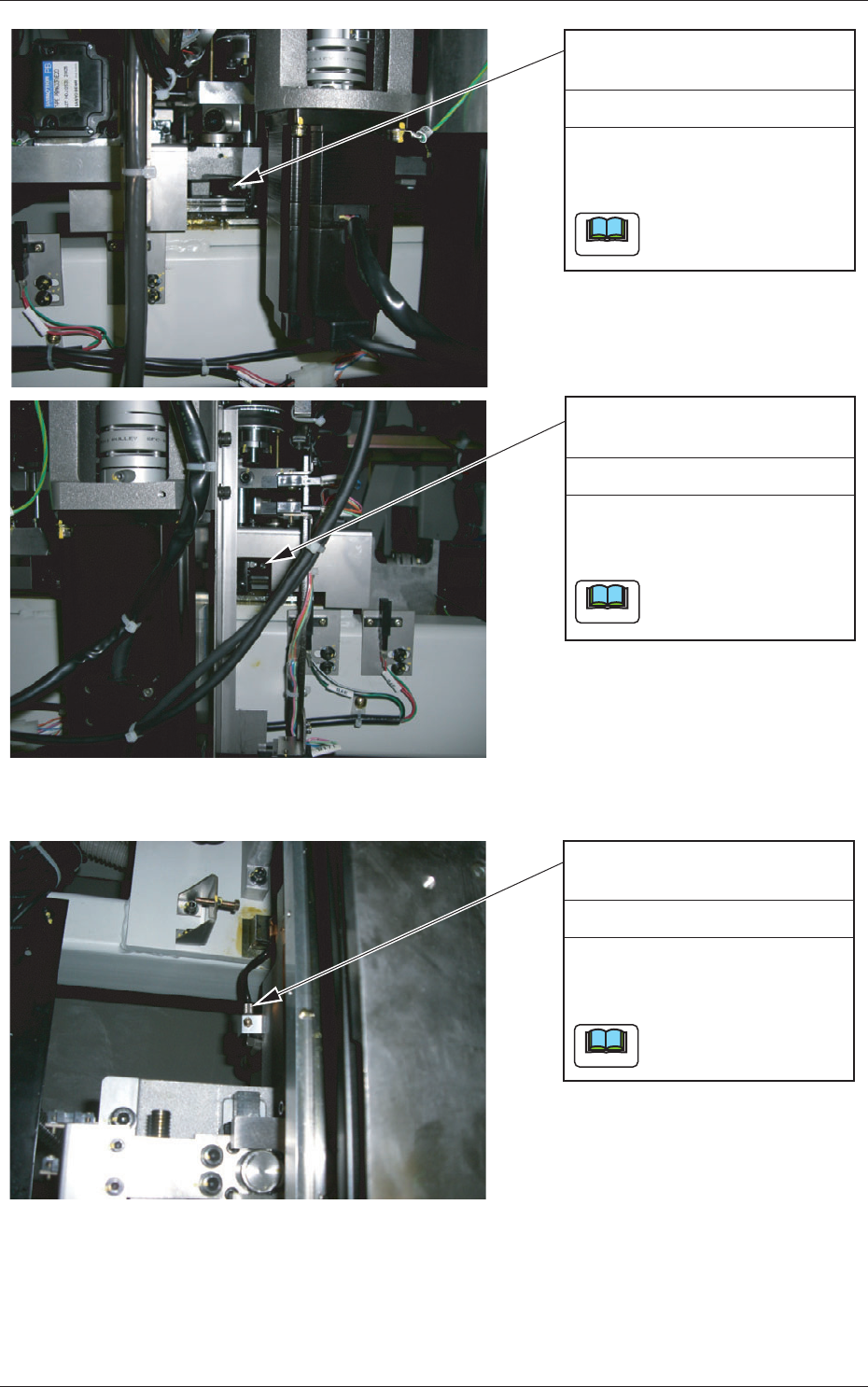

テーブルX軸リニアガイド
6か月ごと 給油
(前側左)
ハケまたはグリースガンで、
グリースニップルから新しい
グリースを給油します。
ノート
使用するアタッチメン
トはU形とP形です。
テーブルX軸リニアガイド
6か月ごと 給油
(前側右)
ノート
使用するアタッチメン
ハケまたはグリースガンで、
グリースニップルから新しい
グリースを給油します。
トはU形とP形です。
Fig. 4A32
テーブルX軸リニアガイド
6か月ごと 給油
(後側)
ノート
使用するアタッチメン
トはSPK-3Cです。
ハケまたはグリースガンで、
グリースニップルから新しい
グリースを給油します。
Fig. 4A33
