1 - 36 - 3 Tg 1300 -ID-MT 3.3 点検、清掃、給油か所 1004 - 001 3.3.13 制御用コンピュータ部 ファンモータ 6か月ごと 清掃 掃除機でホコリを取除いてくだ 詳細については、“4.7 クーリングファンのフィル タ清掃手順”を参照してく ださい。 さい。 Fig. 4A39-3
1-36-2
Tg1300-ID-MT
1004-001
3.3 点検、清掃、給油か所
3.3.12 本体部
ファンモータ
6か月ごと 清掃
ファンフィルタを取外し、掃除
詳細については、“4.7
クーリングファンのフィル
タ清掃手順”を参照してく
ださい。
機でホコリを取除いてください。
Fig. 4A39-2
1-36-3
Tg1300-ID-MT
3.3 点検、清掃、給油か所
1004-001
3.3.13 制御用コンピュータ部
ファンモータ
6か月ごと 清掃
掃除機でホコリを取除いてくだ
詳細については、“4.7
クーリングファンのフィル
タ清掃手順”を参照してく
ださい。
さい。
Fig. 4A39-3
1-37
Tg1300-ID-MT
4. メンテナンス方法
0607-002
4. メンテナンス方法
4.1 消耗部品の交換と調整
4.1.1 スキージの交換
スキージのエッジ部が摩耗または、溶剤などによる変形が生じて印
刷に支障をきたした場合は、適宜交換してください。
•

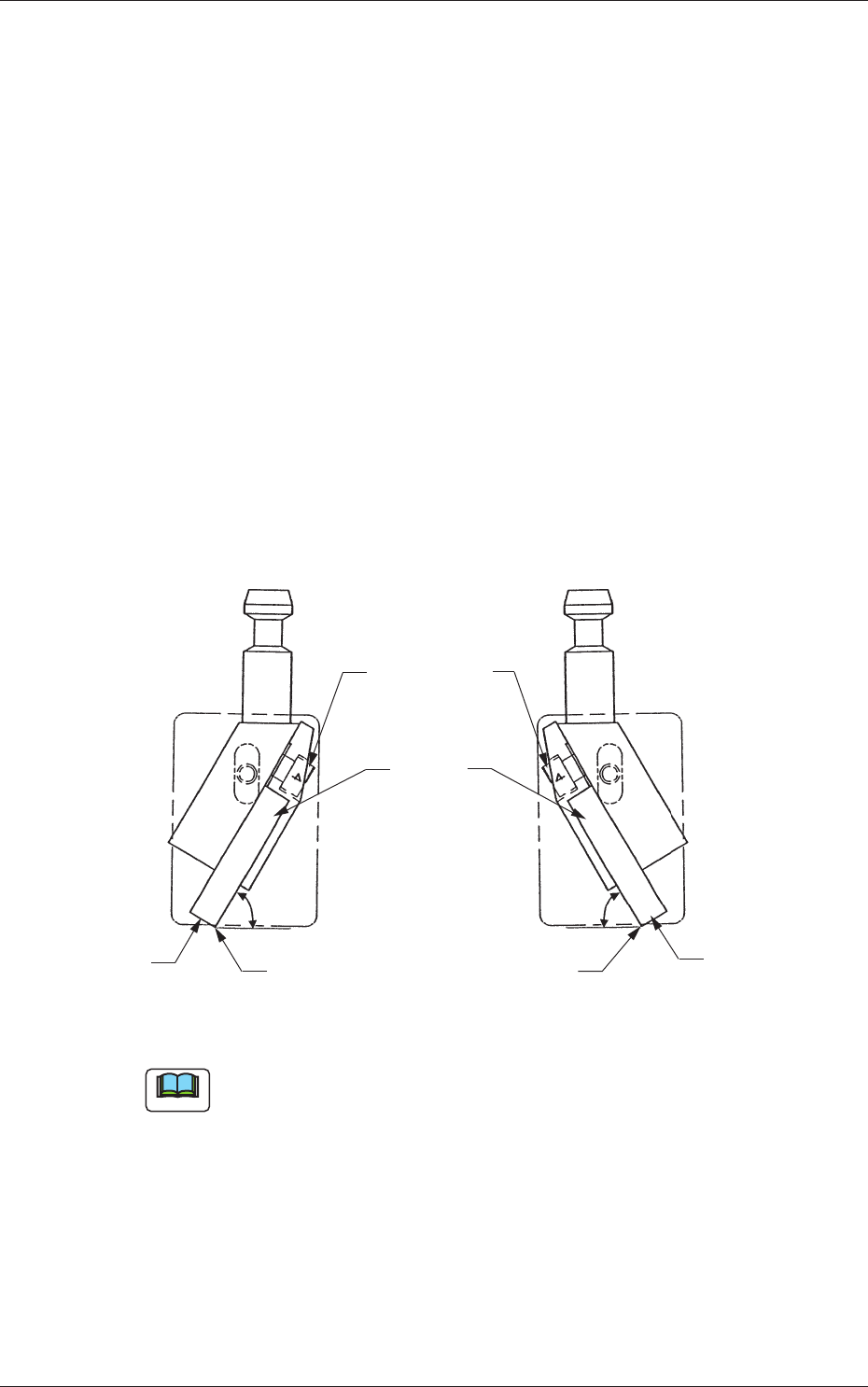

スキージ固定ボルトをゆるめ、スキージを取外してください。
•
新し
いスキージを Fig.4A54 のように、取付けてボルトを締め付け
る際は、スキージの A 面を定盤などの平面に押し当てて反りのない
状態で平均に締め付けてください。
•
ボルト締め付け後、エッジ部定盤などの真直度の良いものに当てて
すき間がないことを確認してください。
確認は、定盤とスキージの角度が
60
°
( 固定
) の状態で調整してく
ださい。
スキージ固定用
ボルト
スキージ
60°
60°
A面
エッジ部
A面
エッジ部
Fig.4A54
ノート
良好な印刷をするためにスキージを取付けた状態で、 A 面を研磨
し真直度を確保して使用されることをお勧めします。
特にファインピッチのパターンの印刷や印刷膜厚を精度良く管理し
たい場合に効果的です。
