Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.4 Mål og vægt
105
3.4.4 Afstandsmål for maskinfødderne
3
Fig. 3.4 - 3 Afstandsmål for maskinfødderne
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.4 Mål og vægt Fra softwareversion SR.605.xx Udgave 07/2008 DK
106
3.4.5 Rangeringsafstand for og afstand mellem komponentvognene
på D1-automaten
3

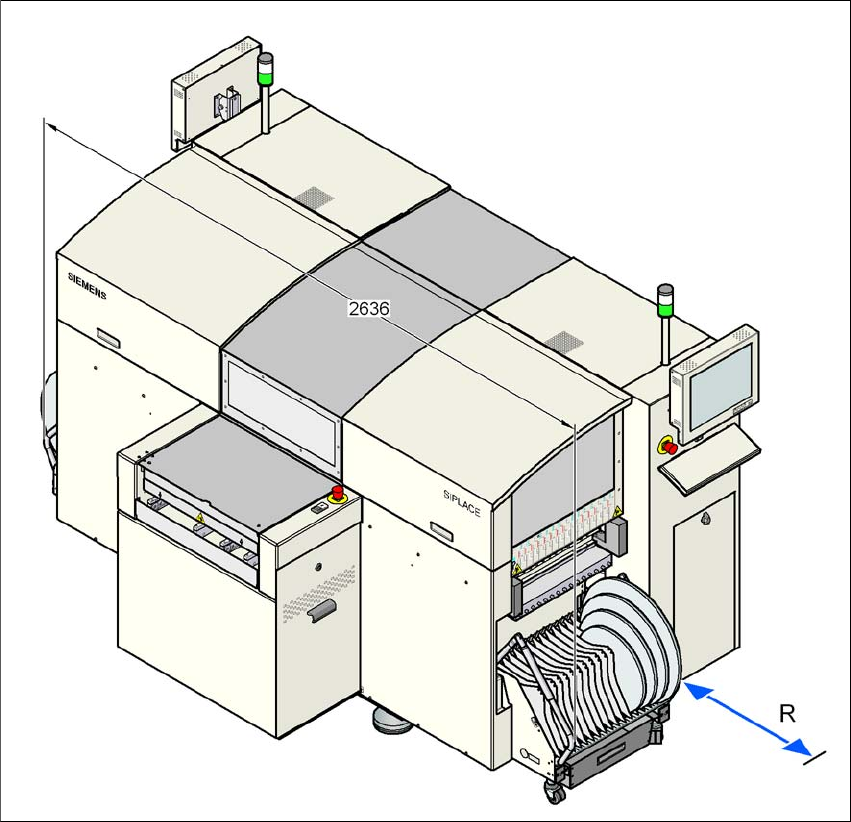

Fig. 3.4 - 4 Rangeringsafstand for og afstand mellem komponentvognene på D1-automaten
Afstanden mellem komponentvognene er 2636 mm.
Rangeringsafstanden R for komponentvognen på automaten er: 1200 mm.
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.4 Mål og vægt
107
3.4.6 Rangeringsafstand for og afstand mellem komponentvognene
på D2-automaten
3

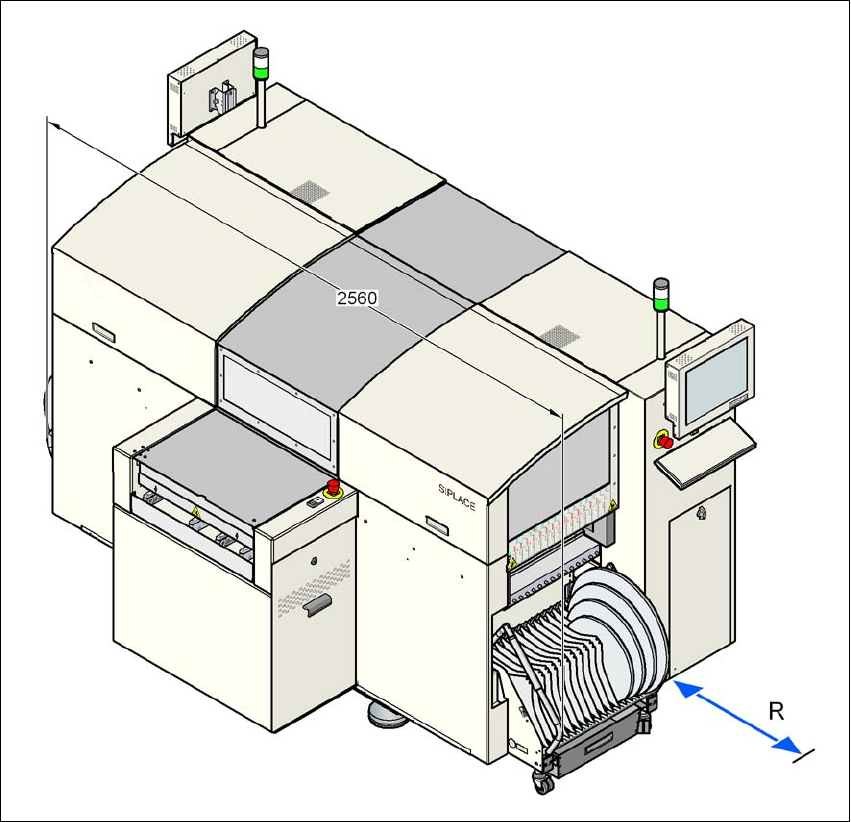

Fig. 3.4 - 5 Rangeringsafstand for og afstand mellem komponentvognene på D2-automaten
Afstanden mellem komponentvognene er 2560 mm.
Rangeringsafstanden R for komponentvognen på automaten er: 1200 mm.
