3.4.6 Rangeringsafstand for og afstand mellem komponentvognene
på D2-automaten
3
Fig. 3.4 - 5 Rangeringsafstand for og afstand mellem komponentvognene på D2-automaten
Afstanden mellem komponentvognene er 2560 mm.
Rangeringsafstanden R for komponentvognen på automaten er: 1200 mm.
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.4 Mål og vægt Fra softwareversion SR.605.xx Udgave 07/2008 DK
108
3.4.7 Automatens tyngdepunkt
3

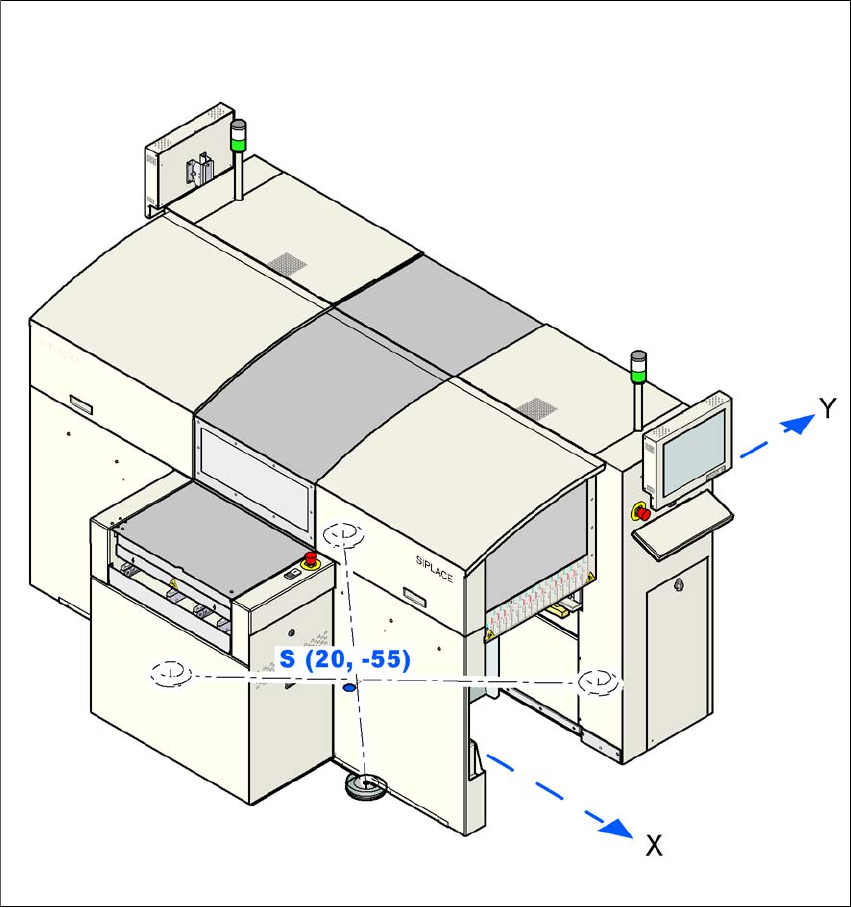

Fig. 3.4 - 6 Automatens tyngdepunkt i millimeter
X-koordinat 20 mm
Y-koordinat -55 mm
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.5 Oversigter over konstruktionsgrupper
109
3.5 Oversigter over konstruktionsgrupper
3.5.1 Oversigt over konstruktionsgrupper SIPLACE D1
3

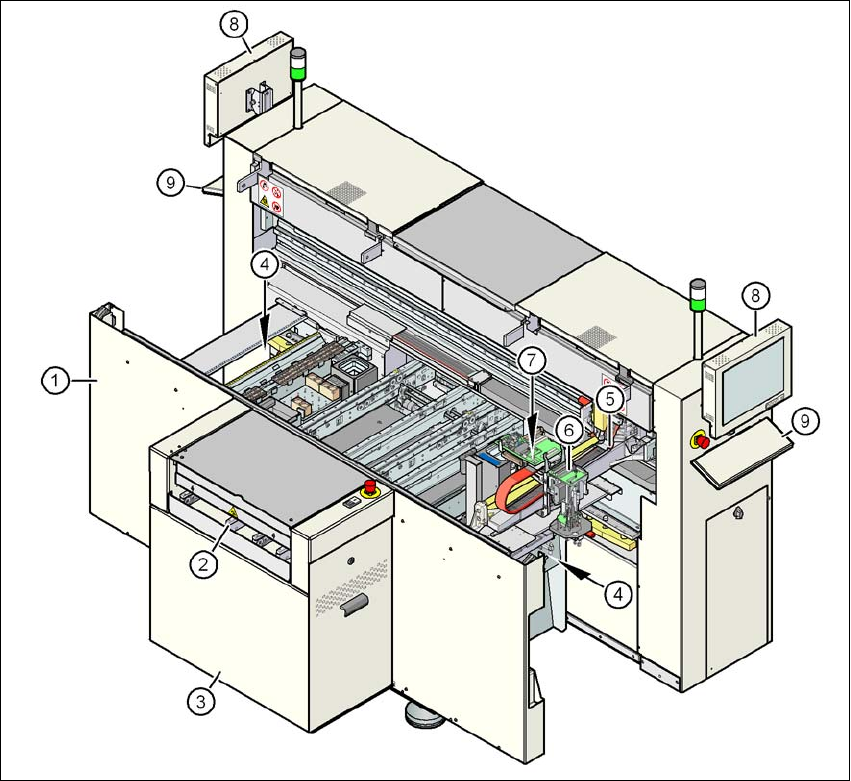

Fig. 3.5 - 1 Oversigt over konstruktionsgrupper SIPLACE D1
(1) Maskinramme
(2) Printpladetransport (fleksibel dobbelttransport)
(3) Monteringssæt
(4) Tapesaks, tapeførekanal (2x)
(5) Portal 1
(6) P&P-hoved
(7) C&P-hoved
(8) Monitor (2x)
(9) Tastatur (2x)
