Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten Fra softwareversion SR.605.xx Udgav e 07/2008 DK 3.6 Bestykningshoved 117 3.6.2.1 Beskrivelse 6-segment-Collect&Place-h ovedet arbejder ligeledes efter Col…
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.6 Bestykningshoved Fra softwareversion SR.605.xx Udgave 07/2008 DK
116
3

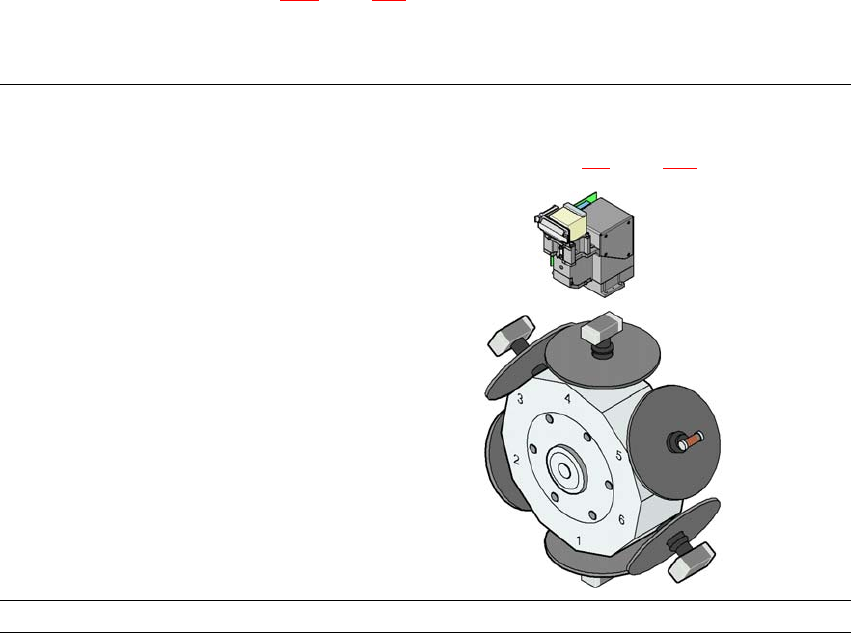

Fig. 3.6 - 4 6-segment-Collect&Place-hoved - funktionsgrupper del 2
3
(1) Mellemfordelerprintkort, under afdækningskappen
(2) Stjernedrev - DR-motor
(3) Z-aksemotor
(4) Ventildrev
(5) Komponent-kamera C&P, type 29, 27 x 27, digital
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.6 Bestykningshoved
117
3.6.2.1 Beskrivelse
6-segment-Collect&Place-hovedet arbejder ligeledes efter Collect&Place princippet. Med det
højtopløsende, digitale komponent-kamera bestykker 6-segment Collect&Place hovedet kompo-
nenter med en kantlængde på op til 27 mm, ikke kun nøjagtigt, men også meget hurtigt. Det an-
befales derfor at benytte dette, når de produkter, der skal fremstilles, indeholder store andele IC.
Netop i hovedanvendelsesområdet for PLCC 44 til QFP 208 fører det til en væsentlig kapacitets-
stigning.
3.6.2.2 Drift med vakuumpumpe
6-segment Collect&Place hovedet kan omstilles til drift med en vakuumpumpe for at effektivisere
vakuumfremstillingen (se afsnit 6.17
, side 312).
3.6.2.3 Tekniske data
3
6-segment-Collect&Place-hoved med højtopløsende
komponent-kamera, type 29, 27 x 27, digital
(se afsnit 3.9
, side 137)
Komponent-spektrum
a
0201 til 27 x 27 mm²
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.6 Bestykningshoved Fra softwareversion SR.605.xx Udgave 07/2008 DK
118
Komponent-specifikation
maks. højde
min. benafstand
min. benbredde
min. ball-afstand
min. ball-diameter
min. mål
maks. mål
maks. vægt
8,5 mm
0,3 mm
0,15 mm
0,25 mm for komponenter < 18 x 18 mm²
0,35 mm for komponenter ≥18 x 18 mm²
0,14 mm for komponenter < 18 x 18 mm²
0,2 mm for komponenter ≥18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
Programmeret krafttrin
1
2
3
4
5
Programmeret påsætningskraft [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Pipettetyper 8xx, 9xx
X-/Y-nøjagtighed
b
± 52,5 μm/3σ, ± 70 μm/4σ
Vinkelnøjagtighed ± 0,225°/3 σ, ± 0,3°/4 σ
Komponentspektrum 99,8%
Komponent-kameratype 29
Belysningsniveauer 5
Indstillingsmulighed for belysnings-
niveauerne
256
5
a) Vær opmærksom på, at det bestykbare komponent-spektrum også påvirkes af pad-geometrierne, de kunde-
specifikke standarder og komponent-emballagetolerancerne.
b) Nøjagtighedsværdi målt iht. producentneutral IPC-standard
