Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.8 PCB-transportsystem 135 PCB-hvælving i tran sportretning + PCB-tykkelse < 5,5 mm 3 3 3.8.8.2 PCB-hvælvin…
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.8 PCB-transportsystem Fra softwareversion SR.605.xx Udgave 07/2008 DK
134
3.8.7 Konfigurationsmuligheder
3.8.7.1 PCB-enkelttransport
Artikel-nr. 00119840-xx Modulopbygget enkelttransport D1/D2
Artikel-nr. 00119626-xx Fast transportside højre
Artikel-nr. 00119628-xx Fast transportside venstre
Artikel-nr. 00119912-xx Transporthøjde 900, D1/D2/D3
Artikel-nr. 00119913-xx Transporthøjde 930, D1/D2/D3
Artikel-nr. 00119914-xx Transporthøjde 950, D1/D2/D3
Artikel-nr. 00119092-xx Adapterboks SMEMA D4/D2/D1
3.8.7.2 Fleksibel PCB-dobbelttransport
Artikel-nr. 00119842-xx Modulopbygget dobbelttransport D1/D2
Artikel-nr. 00119626-xx Fast transportside højre
Artikel-nr. 00119628-xx Fast transportside venstre
Artikel-nr. 00119912-xx Transporthøjde 900, D1/D2/D3
Artikel-nr. 00119913-xx Transporthøjde 930, D1/D2/D3
Artikel-nr. 00119914-xx Transporthøjde 950, D1/D2/D3
Artikel-nr. 00119092-xx Adapterboks SMEMA D4/D2/D1
3.8.8 Definition af printpladehvælvingen
3.8.8.1 Printpladehjælving under transporten
PCB-hvælving på tværs af transportretningen maks. 1% af PCB-diagonalen, dog ikke mere end
2 mm
3
Fast klemmekant
Bevægelig klemmeanordning
Printplade
Transportvange
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.8 PCB-transportsystem
135
PCB-hvælving i transportretning + PCB-tykkelse < 5,5 mm
3
3
3.8.8.2 PCB-hvælving under bestykning
Ved en hvælving på 2 mm kan der opstå problemer i forbindelse med fokussering af lokale pas-
mærker og inkpunkter i PCB-midten. Digitalkameraets fokus er 2 mm. Tages der højde for alle to-
lerancer, reduceres denne værdi til 1,5 mm. Vær desuden opmærksom på, at PCB-højden
reduceres på grund af hvælvingen.
3
3
Fast klemmekant
Transportbånd
Printplade
PCB-transportretning
5,5 mm
Bevægelig klemmeanordning
Fast klemmekant
Printplade
Transportvange
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.8 PCB-transportsystem Fra softwareversion SR.605.xx Udgave 07/2008 DK
136

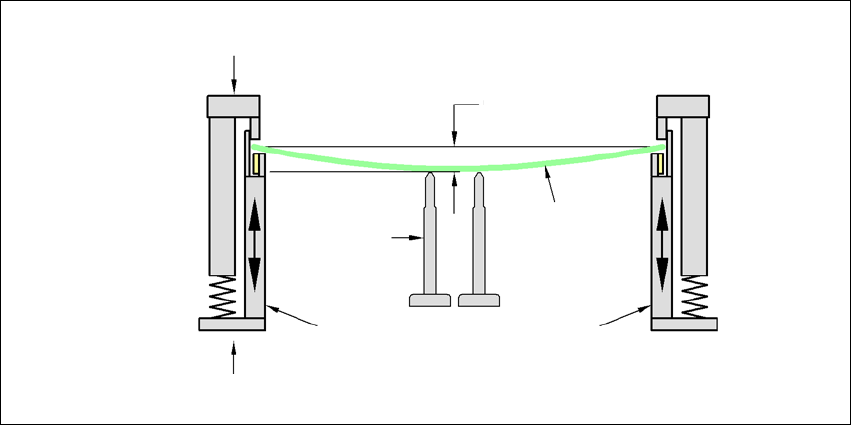

PCB-hvælving nedad maks. 0,5 mm
3
→ Brug magnetstiftunderstøtninger for at nå denne værdi.
Printplade
Magnetstift-
understøtning
Bevægelig klemmeanordning
Fast klemmekant
Transportvange
0,5 mm
