Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.10 Feedermoduler
145
3.10.2.2 Yderligere feedermoduler
– Bulkcase-feedermodul
– Surftape-feedermodul til 8 mm, 12 mm og 16 mm
3
3.10.3 Beskrivelse
Disse feedermoduler gør det muligt at forarbejde alle komponenter i de mest almindelige embal-
lageformer (f.eks. bulkcase, stangmagasiner og tapeforsynede komponenter).
Det modulære system til paratstilling af komponenter fremhæver sig især ved at være særdeles
fleksibelt. Som eksempel kan nævnes, at transportskridtvidden kan indstilles på feedermodulet.
Papir- og blistertapes kan forarbejdes med tapefeedermodulerne. Et lille spektrum af feedermo-
dultyper er nok til at kunne bestykke et stort spektrum af komponenttyper.
Komponenternes optagningsposition kan bestemmes nøjagtigt ved hjælp af 8 mm feedermodu-
lernes positionsregistrering. Positionsregistreringen gennemføres automatisk, hver gang feeder-
modulet eller komponentvognen skiftes.
Feedermodulerne kan også veksles eller udskiftes hurtigt af uøvet personale.
HENVISNING
Detaljerede informationer om feedermodulerne findes i manualerne og Job Guides til feedermo-
duler.
3.10.4 Tapemateriale
Tapebreddens spektrum rækker fra 8 mm til 88 mm. Tapematerialet er blister eller papir. Desuden
kan tape forarbejdes med en permanent hæftende dækfolie (PSA-folie). Hertil har De brug for op-
tionen "PSA-Kit".
3.10.5 Taperullediameter
Taperullediameteren kan være op til 19" (483 mm) for alle feedermoduler. En opstilling til de maks.
taperullediametre afhængigt af PCB-transporthøjden findes i afsnit 3.11.4.1
, side 175.
PSA-Kit Artikel-nr.
PSA-Kit 8 mm S II 00141216-xx
PSA-Kit 12 mm / 16 mm S 00141218-xx
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.10 Feedermoduler Fra softwareversion SR.605.xx Udgave 07/2008 DK
146
3.10.6 Manuel udtagning af brugeren af ikke hentede tantalkondensatorer
For at undgå at tantalkondensatorer som følge af hentefejl fører til brand af tapematerialet i for-
bindelse med tapesnit, er brugergrænsefladen blevet udvidet med optionen "Tag komponent ud
af tape i tilfælde af hentefejl". Dette kræver, at denne option er aktiveret i SIPLACE Pro. På be-
stykningsautomaten taktes den ikke hentede komponent en gang videre og ligger så i tapen parat
til hentning. Sporet er deaktiveret, og brugeren gøres med en fejlmelding opmærksom på, at tan-
tal-komponenten skal tages ud af tapen.
Findes et reservespor, bestykker maskinen videre. Brugeren har dog mulighed for at stoppe auto-
maten og fjerne tantal-komponenten.
Findes der ikke noget reservespor, og er det ikke muligt at bestykke med andre komponenter, bli-
ver automaten stående. Også her kan brugeren fjerne tantal-komponenten og kvitrere fejlen. Når
brugeren har foretaget en nystart af automaten, fortsættes bestykningen og komponenter hentes
ud af det igen frigivne spor.
HENVISNING 3
Denne softwarefunktion er også meget fornuftig til førsteklasses komponenter.
HENVISNING
Følg også sikkerhedsforskrifterne til forarbejdning af kondensatorer på basis af metalpulver i
afsnit 2.5.5, side 61.
3.10.7 Splejsesensorer til S-tapefeedermoduler
Splejsesensorer kan eftermonteres på S-tapefeedermoduler.
Splejsesensor til S-tapefeedermodul Artikel-nr.
2 x 8 mm S 00141205-xx
3 x 8 mm S 00141206-xx
12/16 mm S 00141207-xx
24/32 mm S 00141208-xx
44 mm S 00141209-xx
56 mm S 00141211-xx
72 mm S 00141212-xx
88 mm S 00141213-xx
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.10 Feedermoduler
147
3.10.8 Tekniske data for S-feedermoduler
Efterfølgende sider indeholder illustrationer af samtlige S-feedermoduler, tekniske data og feeder-
modulernes indstillingsmuligheder på automaten.
3.10.8.1 Tape-feedermodul 8 mm S II
3

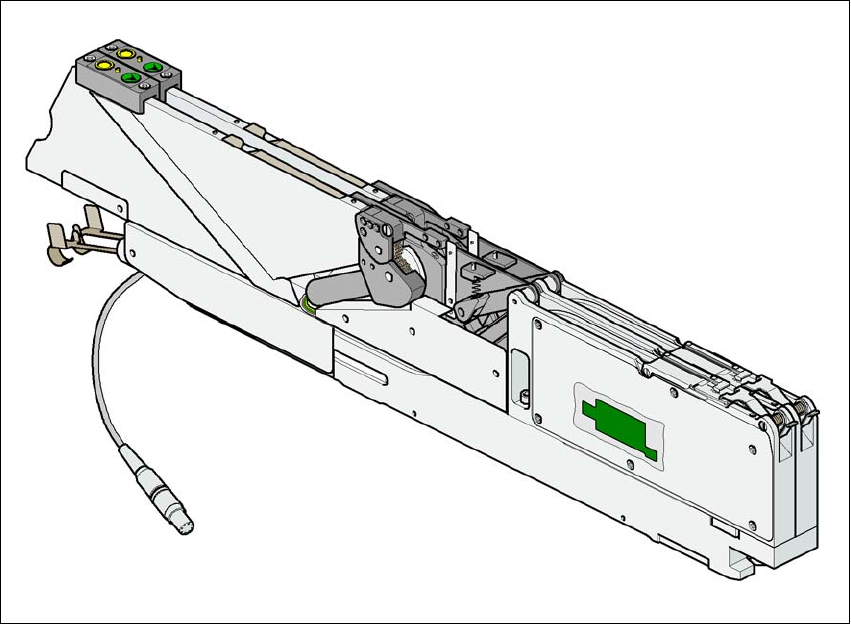

Fig. 3.10 - 1 Tape-feedermodul 8 mm S II
Artikelnummer 00141096-xx 3
Bredde 30,6 mm 3
Spor/feedermodul 2 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 4.000 stk. 3
Transportskridtvidde 2mm / 4mm 3
Tapemateriale papir- eller blistertape 3
Maks. komponenthøjde 2,5 mm 3
