3.10.6 Manuel udtagning af brugeren af ikke hentede tantalkondensatorer
For at undgå at tantalkondensatorer som følge af hentefejl fører til brand af tapematerialet i for-
bindelse med tapesnit, er brugergrænsefladen blevet udvidet med optionen "Tag komponent ud
af tape i tilfælde af hentefejl". Dette kræver, at denne option er aktiveret i SIPLACE Pro. På be-
stykningsautomaten taktes den ikke hentede komponent en gang videre og ligger så i tapen parat
til hentning. Sporet er deaktiveret, og brugeren gøres med en fejlmelding opmærksom på, at tan-
tal-komponenten skal tages ud af tapen.
Findes et reservespor, bestykker maskinen videre. Brugeren har dog mulighed for at stoppe auto-
maten og fjerne tantal-komponenten.
Findes der ikke noget reservespor, og er det ikke muligt at bestykke med andre komponenter, bli-
ver automaten stående. Også her kan brugeren fjerne tantal-komponenten og kvitrere fejlen. Når
brugeren har foretaget en nystart af automaten, fortsættes bestykningen og komponenter hentes
ud af det igen frigivne spor.
HENVISNING 3
Denne softwarefunktion er også meget fornuftig til førsteklasses komponenter.
HENVISNING
Følg også sikkerhedsforskrifterne til forarbejdning af kondensatorer på basis af metalpulver i
afsnit 2.5.5, side 61.
3.10.7 Splejsesensorer til S-tapefeedermoduler
Splejsesensorer kan eftermonteres på S-tapefeedermoduler.
Splejsesensor til S-tapefeedermodul Artikel-nr.
2 x 8 mm S 00141205-xx
3 x 8 mm S 00141206-xx
12/16 mm S 00141207-xx
24/32 mm S 00141208-xx
44 mm S 00141209-xx
56 mm S 00141211-xx
72 mm S 00141212-xx
88 mm S 00141213-xx
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.10 Feedermoduler
147
3.10.8 Tekniske data for S-feedermoduler
Efterfølgende sider indeholder illustrationer af samtlige S-feedermoduler, tekniske data og feeder-
modulernes indstillingsmuligheder på automaten.
3.10.8.1 Tape-feedermodul 8 mm S II
3

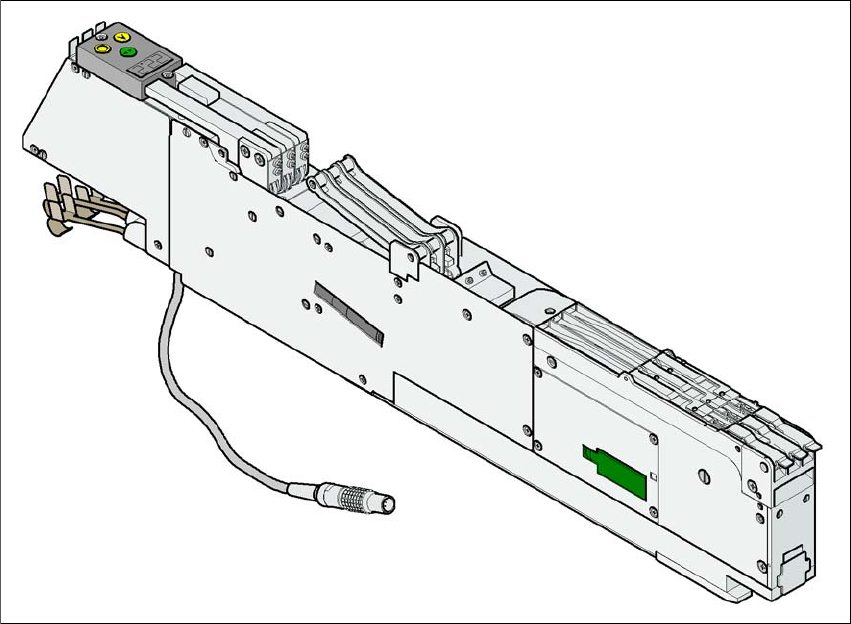

Fig. 3.10 - 1 Tape-feedermodul 8 mm S II
Artikelnummer 00141096-xx 3
Bredde 30,6 mm 3
Spor/feedermodul 2 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 4.000 stk. 3
Transportskridtvidde 2mm / 4mm 3
Tapemateriale papir- eller blistertape 3
Maks. komponenthøjde 2,5 mm 3
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.10 Feedermoduler Fra softwareversion SR.605.xx Udgave 07/2008 DK
148
3.10.8.2 Tapefeedermodul 3 x 8 mm S
Fig. 3.10 - 2 Tape-feedermodul 3 x 8 mm S
Artikelnummer 00141098-xx 3
Bredde 30,6 mm 3
Spor/feedermodul 3 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 4.000 - 10.000 stk. 3
Transportskridtvidde 2mm / 4mm / 8 mm 3
Tapemateriale papir- eller blistertape 3
Maks. komponenthøjde 2,5 mm 3
