Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.10 Feedermoduler
147
3.10.8 Tekniske data for S-feedermoduler
Efterfølgende sider indeholder illustrationer af samtlige S-feedermoduler, tekniske data og feeder-
modulernes indstillingsmuligheder på automaten.
3.10.8.1 Tape-feedermodul 8 mm S II
3
Fig. 3.10 - 1 Tape-feedermodul 8 mm S II
Artikelnummer 00141096-xx 3
Bredde 30,6 mm 3
Spor/feedermodul 2 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 4.000 stk. 3
Transportskridtvidde 2mm / 4mm 3
Tapemateriale papir- eller blistertape 3
Maks. komponenthøjde 2,5 mm 3
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.10 Feedermoduler Fra softwareversion SR.605.xx Udgave 07/2008 DK
148
3.10.8.2 Tapefeedermodul 3 x 8 mm S

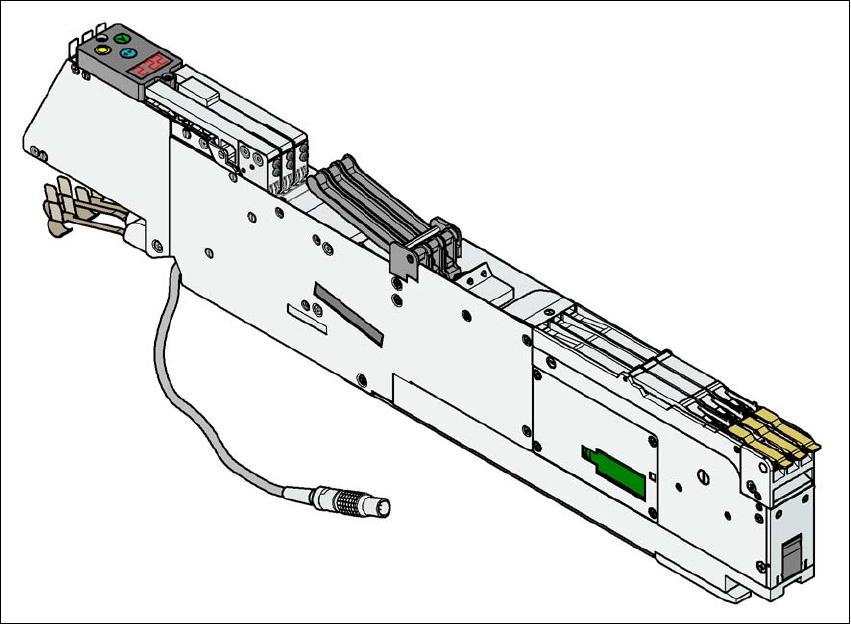

Fig. 3.10 - 2 Tape-feedermodul 3 x 8 mm S
Artikelnummer 00141098-xx 3
Bredde 30,6 mm 3
Spor/feedermodul 3 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 4.000 - 10.000 stk. 3
Transportskridtvidde 2mm / 4mm / 8 mm 3
Tapemateriale papir- eller blistertape 3
Maks. komponenthøjde 2,5 mm 3
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.10 Feedermoduler
149
3.10.8.3 Tapefeedermodul 3 x 8 mm S for 01005-komponenter
Fig. 3.10 - 3 Tapefeedermodul 3 x 8 mm S for 01005-komponenter
3
Artikelnummer 00176100-xx 3
Bredde 30,6 mm 3
Spor/feedermodul 3 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 10.000 stk. 3
Transportskridtvidde 2mm / 4mm 3
Tapemateriale papirtape 3
Maks. komponenthøjde 0,7 mm 3
Komponentspektrum 01005/0201/0402 3
