3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.10 Feedermoduler Fra softwareversion SR.605.xx Udgave 07/2008 DK
150
3.10.8.4 Tape-feedermodul 3 x 8 mm S for 0201/0402-komponenter
3

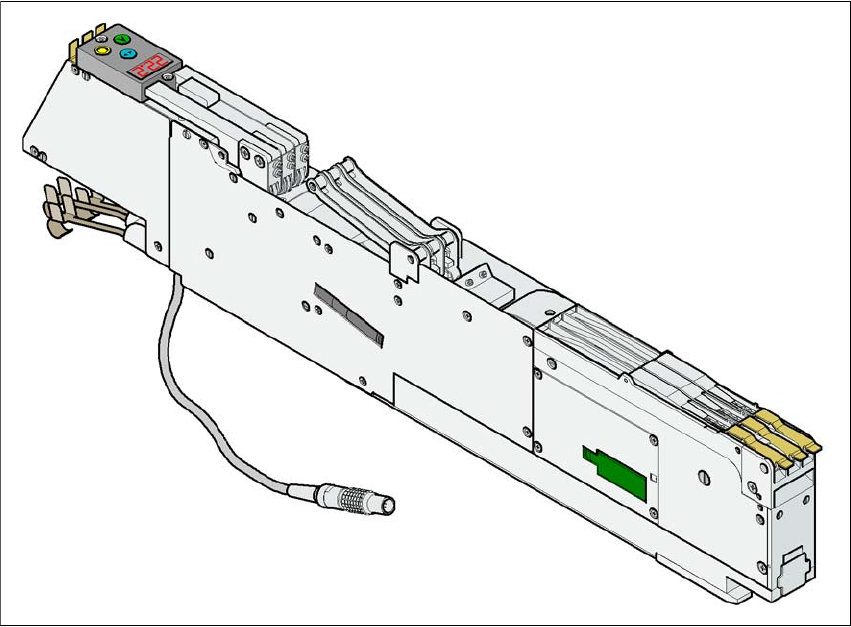

Fig. 3.10 - 4 Tape-feedermodul 3 x 8 mm S for 0201/0402-komponenter
3
Artikelnummer 00141099-xx 3
Bredde 30,6 mm 3
Spor/feedermodul 3 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 10.000 stk. 3
Transportskridtvidde 2mm / 4mm 3
Tapemateriale papirtape 3
Maks. komponenthøjde 0,7 mm 3
Komponentspektrum 0201/0402 3
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.10 Feedermoduler
151
3.10.8.5 Tapefeedermodul 3 x 8 mm SL til 0201 og større komponenter
3

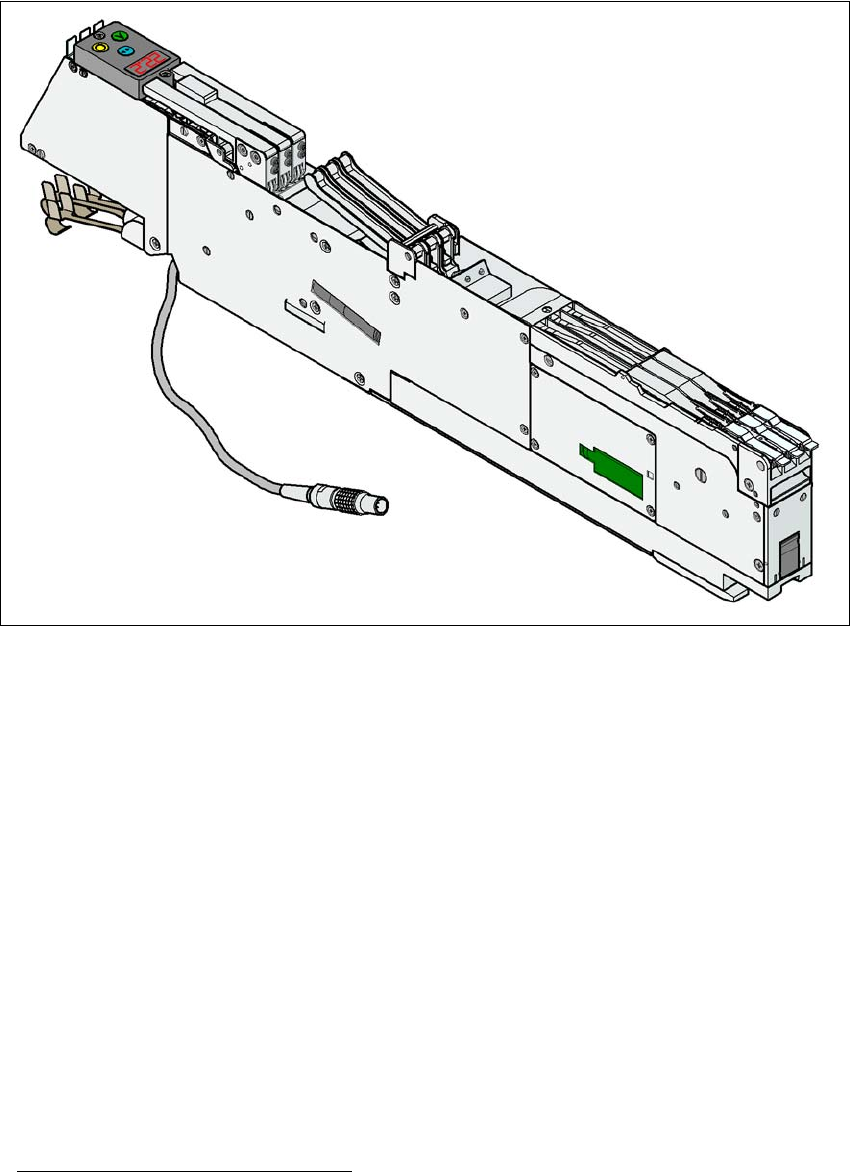

Fig. 3.10 - 5 Tapefeedermodul 3x8mm SL
a
til 0201 og større komponenter
3
Artikelnummer 00141088-xx 3
Bredde 30,6 mm 3
Spor/feedermodul 3 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 10.000 stk. 3
Transportskridtvidde 2mm / 4mm / 8 mm 3
Tapemateriale papir- eller blistertape 3
Maks. komponenthøjde 2,5 mm 3
Komponentspektrum fra 0201 3
2 hentepositioner forreste position: Komponent ≥ 1,6 mm
bageste position: Komponent ≤ 1,6 mm 3
3
Ved dette feedermodul har man realiseret det nye princip "Feed on Demand" (feeding efter be-
hov), så der ikke spildes alt for mange komponenter. Komponenterne transporteres først hen til
hentepositionen, når bestykningshovedet kører hen til hentepositionen.
a SL = Shutterless, dvs. uden komponent-afdækning
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.10 Feedermoduler Fra softwareversion SR.605.xx Udgave 07/2008 DK
152
3.10.8.6 Tapefeedermodul 12/16 mm S
3

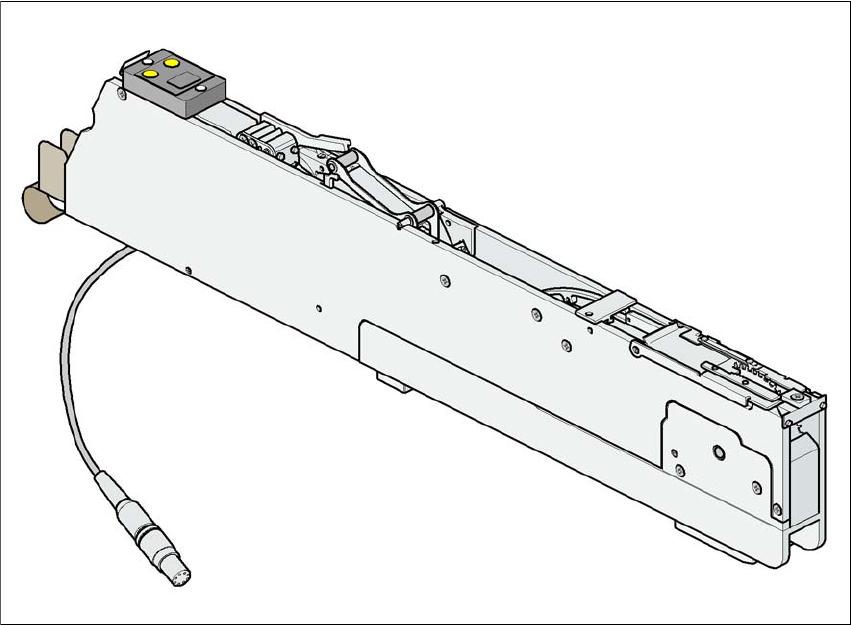

Fig. 3.10 - 6 Tape-feedermodul 12/16 mm S
Artikelnummer 00141092-xx 3
Bredde 30,3 mm 3
Spor/feedermodul 1 3
Belægning af feedermodul-placeringssted 1 3
Maks. antal feedermoduler pr. maskine 2 x 15 3
Komponentforråd ved 7"-spoler Ca. 4.000 stk. 3
Transportskridtvidde Fra 4mm til 24 mm i skridt på 4 mm 3
Tapemateriale papir- eller blistertape 3
Maks. komponenthøjde 14 mm 3
