3.10.8.17 Surftape-feedermodul

Til bestykning af Bare Die har De brug for Surftape-feedermodulet til paratstilling af komponenter.

Disse feedermoduler findes i udførelser til 8-, 12- hhv. 16 mm tapes.

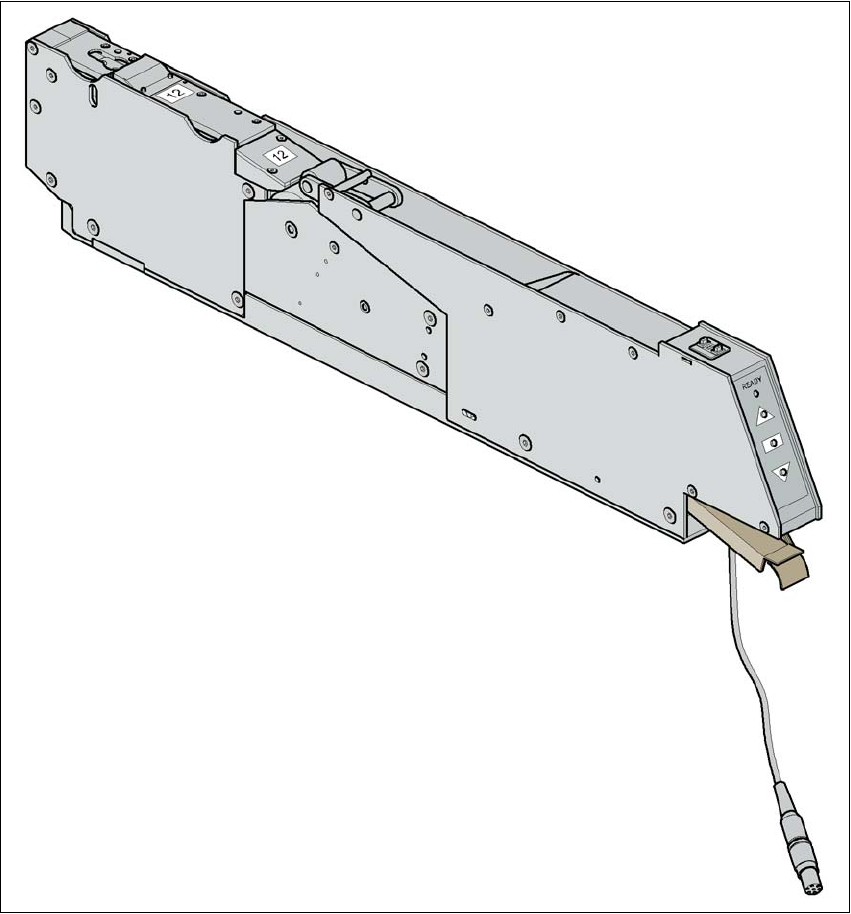

Fig. 3.10 - 17 Surftape-feedermodul

Håndteringen af feedermodulet er beskrevet i driftsvejledningen til feedermoduler.

3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2

3.10 Feedermoduler Fra softwareversion SR.605.xx Udgave 07/2008 DK

164

Tekniske data 3

Parametre for surftape-feedermodul 3

Parametrene for surftape-feedermodulerne kan modificeres på SIPLACE Pro-computeren.

Tapebredder 8/12/16 mm

Anbefalede tape- og komponent-

størrelser

8 mm: Komponent 1 x 1 mm² - 2,3 x 2,3 mm²

12 mm: Komponent 2,3 x 2,3 mm² - 5 x 5 mm²

16 mm: Komponent 3,8 x 3,8 mm² - 9,5 x 9,5 mm²

Pakningsnøjagtighed for Bare Die på

surftapen

Bare Die-størrelse indtil 2,3 x 2,3 mm²: +/- 100 µm, 6

Bare Die-størrelse over 2,3 x 2,3 mm²: +/- 200 µm, 6

(i forhold til lommemidterpunkt)

Nødvendig afstand mellem Bare Die-

kanter og tapelomme Min. 0,4 mm

udstødernål Enkelt eller tredobbelt nål, afhængigt af Die-størrel-

sen

Tapemateriale Metrisk

Tapestandard IEC 286-3, DIN-IEC-286, EIA 481 og JIS C 0806

Taperullediameter 7" til 15"

Feedermodulets stilleflade 1 placeringssted på komponentbord

Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten

Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.10 Feedermoduler

165

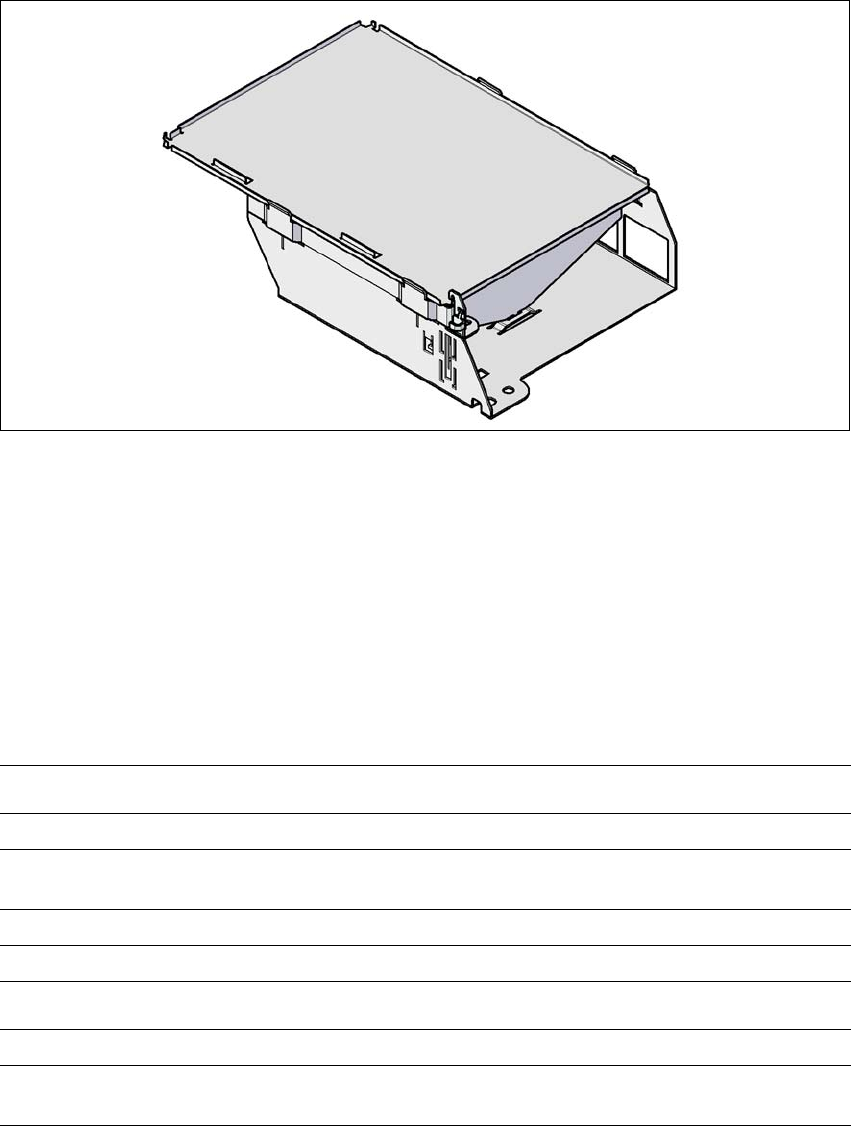

3.10.9 Flademagasinholder

Artikel-nr. 00116430-01 Holder til stort flademagasin (260 x360mm²)

Artikel-nr. 00116432-01 Holder til lille flademagasin (136 x360mm²)

3.10.9.1 Beskrivelse

Holderen til flademagasinerne er en anordning til at optage JEDEC-flademagasiner, i hvilke kom-

ponenter stilles til rådighed. Holderen stilles på komponentbordet som et feedermodul, fladema-

gasinerne skiftes manuelt.

Det anbefales at klargøre holderen, hvis kun få komponenttyper skal bestykkes fra et flademaga-

sin.

3.10.9.2 Tekniske data

Holder til stort flademagasin

Mål L x B x H 425 x 264 x 113 mm³

Placeringssted-optagethed på

komponentbord

Placeringsmuligheder Placeringssted 1 (SIPLACE D1)

Bestykningshovedspektrum P&P, C&P6, C&P12

Holder til lille flademagasin

Mål L x B x H 425 x 140 x 113 mm³

Placeringssted-optagethed på

komponentbord
