3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.10 Feedermoduler Fra softwareversion SR.605.xx Udgave 07/2008 DK
166
3.10.9.3 Montering
3
Fig. 3.10 - 18 Montering/demontering
(1) Centreringsstifter
(2) Magnetliste
(3) Kalot
(14), (15) Denne position må ikke belægges.
Placeringsmuligheder Placeringssted 1 (SIPLACE D1)
Bestykningshovedspektrum P&P, C&P6, C&P12
Maks. flademagasinhøjde
inkl. komponent
C&P12
C&P6
P&P
12,5 mm
12,5 mm
28,5 mm
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.10 Feedermoduler
167
HENVISNING
– Holderen til flademagasiner kan kun klargøres ved placeringssted 1.
– Tilførselsmodul-positionerne 14 og 15 på komponentbordet må ikke optages.
– Komponentvognen kan ikke køres hen til eller væk fra automaten, når holderen er klargjort.
→ Sæt forsiden på "flademagasinholder" ind i den tilhørende centreringsstift (A i Fig. 3.10 - 18
,
side 166
).
→ Sæt herefter boringen bag på "flademagasinholder" oven på kalotten på komponentbordet (B
i Fig. 3.10 - 18
, side 166).
→ Kontrollér om "flademagasinholder" ligger plan på komponentbordet.
→ Sæt den ene side på flademagasinholderen ind i holderen (C i Fig. 3.10 - 18
, side 166). Tryk
nu den anden side ind i holderen (D i Fig. 3.10 - 18
, side 166).
→ Skub flademagasinet mod anslaget (E i Fig. 3.10 - 18
, side 166).
→ Fastgør flademagasinholderen ved at trykke trykstykket (F i Fig. 3.10 - 18
, side 166) nedad.
→ Flademagasinholderen fjernes ved at trykke på trykstykket en gang til.
HENVISNING
Ved "holderen til lille flademagasin" (136mm) kan et flademagasin (JEDEC-/ CENELEC-flade-
magasin) monteres direkte på holderen, altså uden flademagasinholder. Skift hertil trykkeren (G i
Fig. 3.10 - 18, side 166).
ADVARSEL
En god driftssikkerhed forudsætter, at alle placeringssteder er udstyret med feedermoduler.
Står der ikke nok feedermoduler til rådighed, skal ikke optagede placeringssteder forsynes med
en sikkerhedsafdækning (dummy-feeder). De fritblivende placeringssteder skal også sikres med
en sikkerhedsafdækning, når en flademagasinholder klargøres.
3.10.9.4 Udskiftning af trykkeren
→ Hold fast i trykkeren (G i Fig. 3.10 - 18, side 166). Tryk trykstykket (F i Fig. 3.10 - 18, side 166)
nedad og fjern trykkeren ved at trykke den ud i siden.
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.10 Feedermoduler Fra softwareversion SR.605.xx Udgave 07/2008 DK
168
3.10.9.5 Dataindtastning
Definér flademagasinerne iht. beskrivelsen i driftsvejledningen SIPLACE Pro.
3.10.10 Dip-modul
Artikel-nr. 00117010-xx Dip-modul til Flux og lim
3

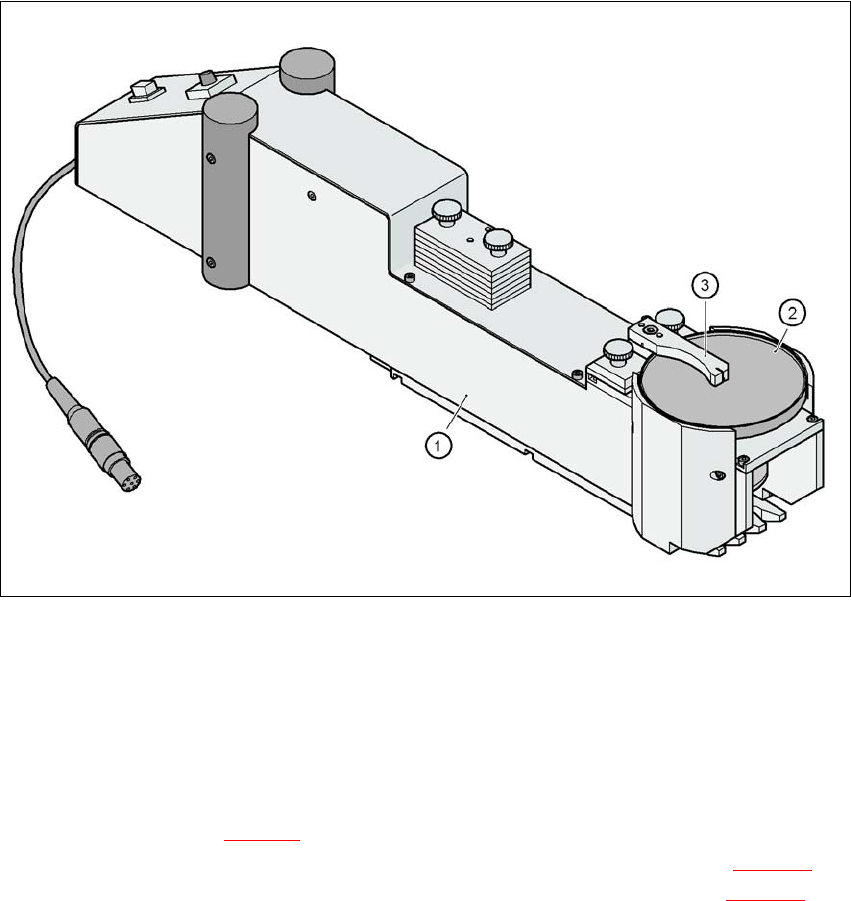

Fig. 3.10 - 19 Dip-modul
(1) Dip-modul
(2) Roterende tallerken
(3) Rakel
3.10.10.1 Beskrivelse
Dip-modulet (pos. 1 i Fig. 3.10 - 19) benyttes til at fugte Flip-Chips og CSP-komponenter med flus-
middel eller ledeklæber. Flusmiddelbæreren er en roterende tallerken (pos. 2 i Fig. 3.10 - 19
),
hvorpå et tyndt lag flusmiddel (f.eks. 40 µm) fremstilles med en rakel (pos. 3 i Fig. 3.10 - 19
).
Denne proces er især velegnet til højviskose (honninglignende) flusmidler. Den til processen nød-
vendige flusmiddelmængde påføres i et meget tyndt lag, da kun Bump-undersiderne skal påføres
flusmiddel.
