Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.11 Komponentvogn 177 3.1 1.7 Holder til t aperullen i midten ved 3 x 8 mm S-feedermoduler Artikel-nr . 001 19…
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.11 Komponentvogn Fra softwareversion SR.605.xx Udgave 07/2008 DK
176
Monteringen er nem. Trykluftfordeleren (pos. 1 i Fig. 3.11 - 5) fastgøres med to skruer (pos. 2 i
Fig. 3.11 - 5
) på komponentbordet (pos. 3 i Fig. 3.11 - 5). Herefter tilsluttes trykluftfordeleren til
komponentvognens trykluftforsyning. Bag på trykluftfordeleren findes holdeklemmer (pos. 4 i Fig.
3.11 - 5
). En fejlfri trykluftforsyning sikres ved at fastgøre bulkcase-feedermodulerne på kompo-
nentbordet.
3
Fig. 3.11 - 5 Trykluftforsyning for bulkcase-feedermoduler
(1) Trykluftfordeler
(2) Skrue DIN 912, M8x20, 2 stk.
(3) Komponentbord
(4) Holdeklemmer
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.11 Komponentvogn
177
3.11.7 Holder til taperullen i midten ved 3 x 8 mm S-feedermoduler
Artikel-nr. 00119846-xx Adapterplade til taperulleholder D1, D2
Artikel-nr. 00141204-xx Taperulleholder feedermodul 3 x 8 mm, V2
Artikel-nr. 00141215-xx Taperulleholder feedermodul 3 x 8 mm, V2, spor 1
Feedermoduler af typen 3 x 8 mm S transporterer komponenter i tre feedermodulspor hen til hen-
tepositionen. Taperullerne til de to udvendige spor befinder sig mellem afstandspladernes i tape-
containeren. Taperullen i midten er placeret over de to taperuller for de udvendige spor. Er der
mere end to 3x8 mm S-feedermoduler pr. komponentvogn, er der brug for holderen til taperullen
i midten.
Til taperullerne i midten har De desuden brug for følgende:
– 1 adapterplade til optagning af taperulleholderne (pos. 1 i Fig. 3.11 - 6
) og
– for hver 2 feedermoduler 1 taperulleholder (pos. 2 i Fig. 3.11 - 6
)
– I spor 1: Taperulleholder med afkortet omdirigeringsrulle til 1 feedermodul (pos. 3 i Fig. 3.11 - 6
)
Fig. 3.11 - 6 Holder til taperullen i midten ved 3 x 8 mm S-feedermoduler
Adapterpladen er fastgjort på komponentvognen med fire cylinderskruer, taperulleholderne an-
bringes i de kvadratiske åbninger på adapterpladen.
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.11 Komponentvogn Fra softwareversion SR.605.xx Udgave 07/2008 DK
178
3.11.7.1 Monteringsposition til adapterplade ved 830 mm PCB-transporthøjde
HENVISNING
Komponentvognens højdeindstilling er beskrevet i afsnit 4.4, fra side 216.
3

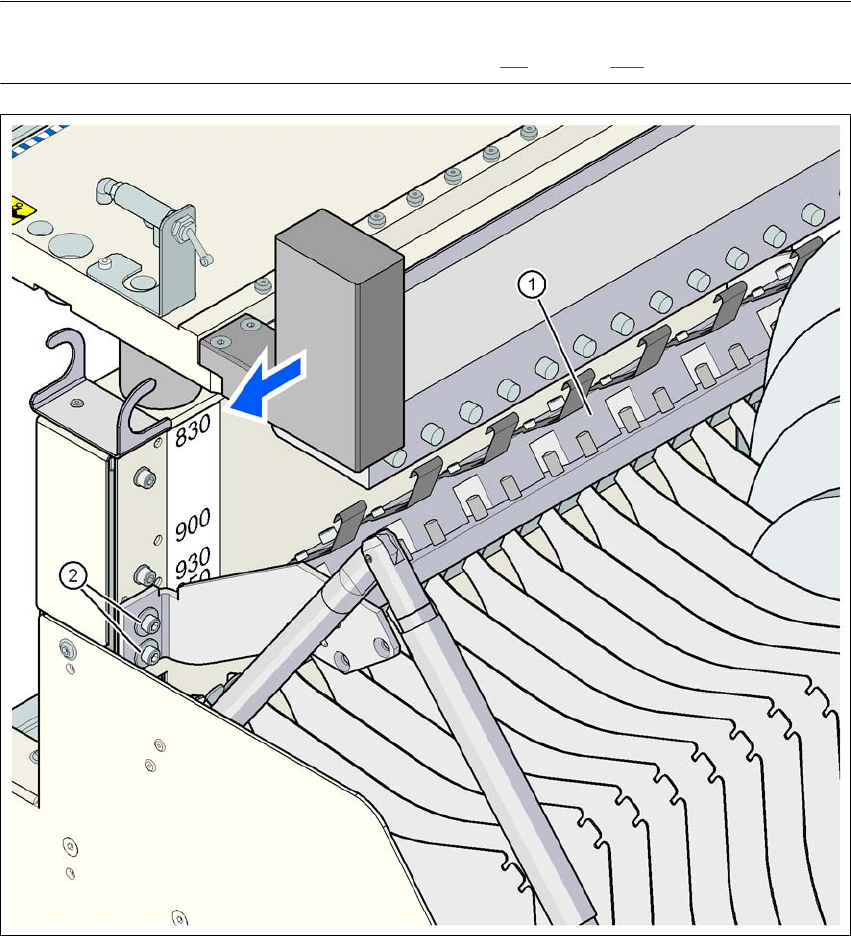

Fig. 3.11 - 7 Adapterpladens monteringsposition ved 830 mm PCB-transporthøjde
(1) Adapterplade
(2) Unbracoskrue M6x20 med skive, 4 stk.
