3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.11 Komponentvogn Fra softwareversion SR.605.xx Udgave 07/2008 DK
182
3.11.8 Feedermodul-fastgørelse
Artikel-nr. 00119623-xx Feedermodul-fastgørelse SIPLACE HF/X/D1/D2/D3
Feedemodul-fastgørelsen er en ekstra mekanisk sikring. Den forhindrer en tilfældig forskydning
af feedermodulerne på komponentbordet og udelukker faren for at kollidere med bestykningsho-
vedet.
Feedermodul-fastgørelsen er fastgjort med skruer på forsiden af komponentbordet. Kløerne fast-
gør feedermodulfødderne. Der er brug for en feedermodul-fastgørelse for hver komponentvogn.
3

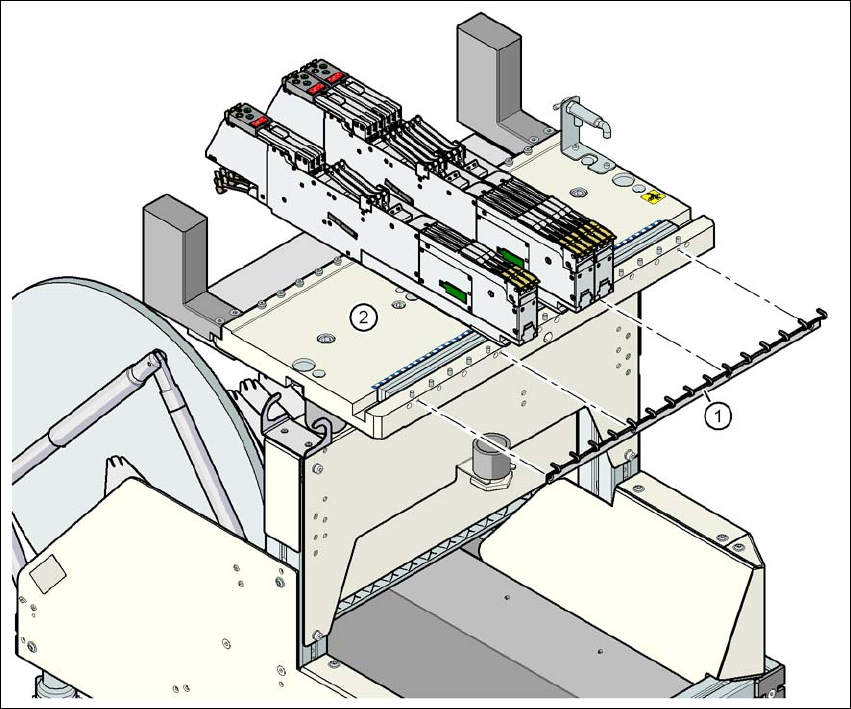

Fig. 3.11 - 11 Feedermodul-fastgørelse
(1) Feedermodul-fastgørelse
(2) Komponentbord
Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten
Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.11 Komponentvogn
183
3.11.9 Tapeaffaldsslisk
3

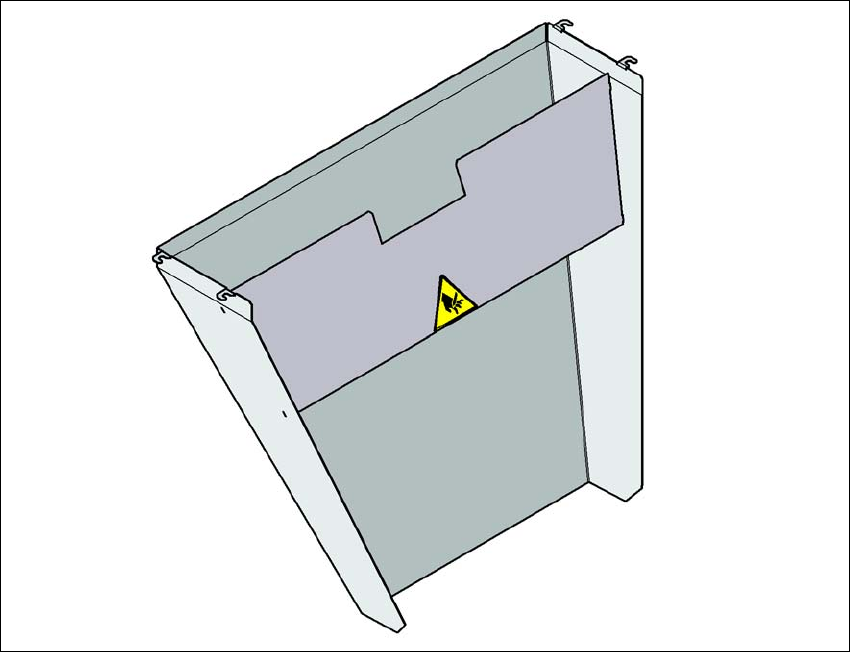

Fig. 3.11 - 12 Tapeaffaldsslisk
Tapeaffaldsslisken fastgøres i tapesaksen. Tapeaffaldet, der er klippet i stykker af tapesaksen, gli-
der på tapeaffaldsslisken ind i komponentvognens affaldsbeholder.
3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2
3.11 Komponentvogn Fra softwareversion SR.605.xx Udgave 07/2008 DK
184
3.11.10 Tapeførekanal
I standardversionen kan tapeførekanalen føre tapes med en lommehøjde op til maks. 17 mm hen
til den pneumatiske tapesaks.
3

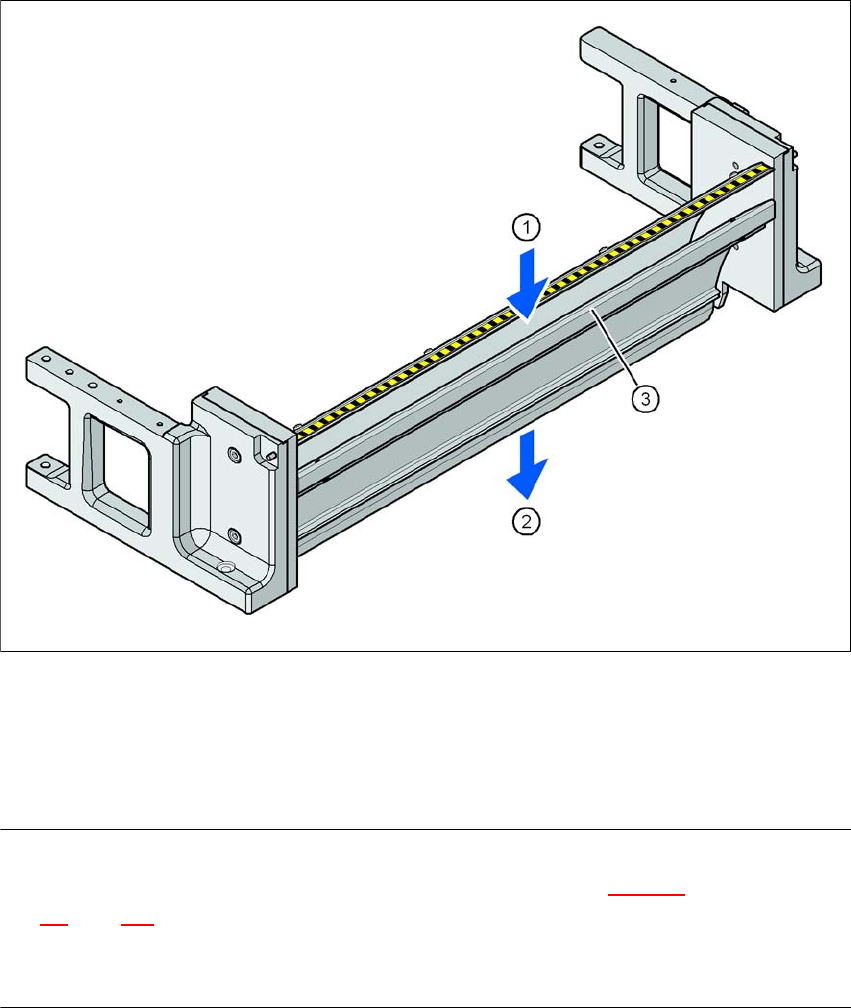

Fig. 3.11 - 13 Tapeførekanal med komponent-udsmidningsbeholderen
(1) Indgangsspalte til antitape
(2) Udgangsspalte til antitape over den pneumatiske saks
(3) Skilleplade til tapes < 17 mm, til tapes > 17 mm demonterbar
HENVISNING
– Til tapelommer højere end 17 mm kan skillepladen (pos. 3 i Fig. 3.11 - 13
) fjernes (se afsnit
4.5
, side 227).
→ Positioner ikke feedermoduler med lave lommer umiddelbart ved siden af feedermoduler med
høje lommer. Antitapene kan overlappe hinanden og ophobe sig.
