Driftsvejledning SIPLACE D1/D2 3 Tekniske data til automaten

Fra softwareversion SR.605.xx Udgave 07/2008 DK 3.11 Komponentvogn

183

3.11.9 Tapeaffaldsslisk

Fig. 3.11 - 12 Tapeaffaldsslisk

Tapeaffaldsslisken fastgøres i tapesaksen. Tapeaffaldet, der er klippet i stykker af tapesaksen, gli-

der på tapeaffaldsslisken ind i komponentvognens affaldsbeholder.

3 Tekniske data til automaten Driftsvejledning SIPLACE D1/D2

3.11 Komponentvogn Fra softwareversion SR.605.xx Udgave 07/2008 DK

184

3.11.10 Tapeførekanal

I standardversionen kan tapeførekanalen føre tapes med en lommehøjde op til maks. 17 mm hen

til den pneumatiske tapesaks.

Fig. 3.11 - 13 Tapeførekanal med komponent-udsmidningsbeholderen

(1) Indgangsspalte til antitape

(2) Udgangsspalte til antitape over den pneumatiske saks

(3) Skilleplade til tapes < 17 mm, til tapes > 17 mm demonterbar

HENVISNING

– Til tapelommer højere end 17 mm kan skillepladen (pos. 3 i Fig. 3.11 - 13

) fjernes (se afsnit

4.5

, side 227).

→ Positioner ikke feedermoduler med lave lommer umiddelbart ved siden af feedermoduler med

høje lommer. Antitapene kan overlappe hinanden og ophobe sig.

Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning

Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.1 Transport og leveringskonfiguration

185

4 Opstilling og ibrugtagning

4.1 Transport og leveringskonfiguration

4.1.1 Transportemballage

Automaten og komponentvognene er pakket i plastik og er anbragt på to paller, når de udleveres

i Europa. Forsendelse til oversøiske lande gennemføers i to stabile trækasser.

4.1.1.1 Transportemballagernes mål

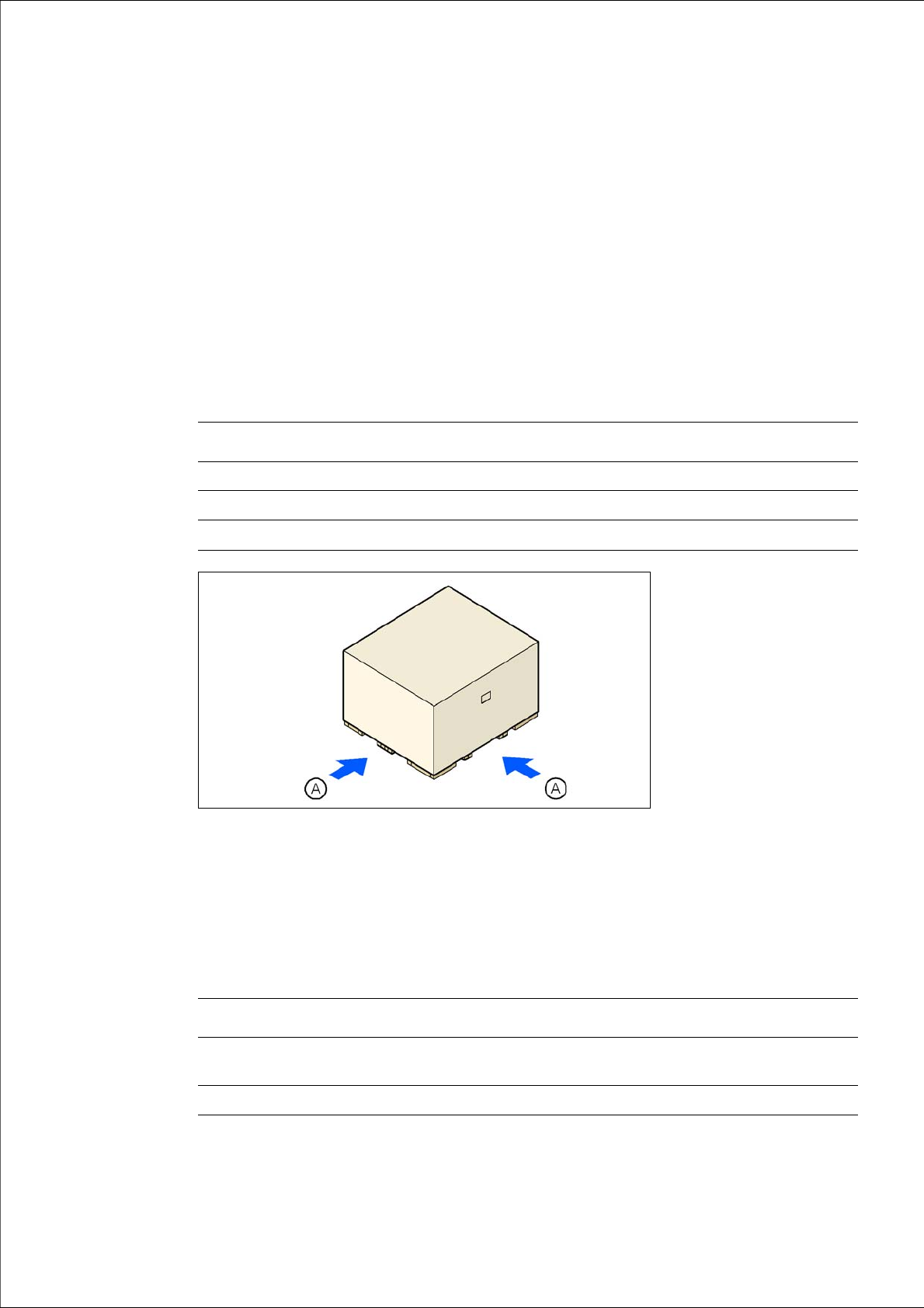

Fig. 4.1 - 1 Transportkasse - mål i millimeter

(A) Anbringelsespunkter for gaffeltrucken

4.1.1.2 Vægt på den forsendelsesfærdige automat

Efterfølgende tabel indeholder vægtangivelserne for de forsendelsesfærdige automater inkl. em-

ballage.

Transportkasse til automaten Transportkasse til komponentvognene

Længde 2570 mm 1700 mm

Bredde 1860 mm 1200 mm

Højde 1600 mm 1300 mm

Vægt Forsendelse inden for Europa Forsendelse oversøisk

SIPLACE D1

SIPLACE D2

2240 kg

2258 kg

2604 kg

2622 kg

Komponentvogn 370 kg 450 kg
