4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2 4.1 Transport og leveringskonfiguration Fra softwareversion SR. 605.xx Udgave 07/2008 DK 190 4.1.5.3 Gaffeltruckens anbringelsespunkt , når automaten løf tes af…
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.1 Transport og leveringskonfiguration
189
4.1.4.4 Gaffeltruckens anbringelsespunkter på transportkassen eller på pallen
Anbring kun gaffeltrucken de steder, der markeret med (A) (Fig. 4.1 - 1). Det anbefales at opbe-
vare transportkassen eller pallen med emballagen til senere brug.
ADVARSEL 4
Transporteres automaten uden transportkasse eller palle, bør De ubetinget læse og overholde
informationerne i næste afsnit. Dermed undgår De alvorlige skader på automaten.
4
4.1.5 Transport af automaten uden transportkasse eller palle
4.1.5.1 Sikkerhedsforskrifter
ADVARSEL 4
→ Overhold gældende uheldsforebyggende forskrifter mht. transport af tungt gods.
→ Brug specielt fodtøj for at minimere fare for at fødderne kommer i klemme.
→ Læs dette afsnit igennem, før automaten transporteres, for at undgå alvorlige skader på auto-
maten.
→ Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over gulvet.
Skulle maskinens fødder slæbe på gulvet under transporten eller støde imod en forhindring,
kan maskinføddernes fastgørelse blive beskadiget i automatens ramme!
4.1.5.2 Transportmiddel
Transportér automaten med en gaffeltruck med følgende specifikation:
Gaffellængde Min. 1800 mm
Bærekraft Min. 3000 kg
Gaffelafstand, hvis gaflen forløber parallelt med printplade-
transportretningen maks. 750 mm
Gaffelafstand, hvis gaflen forløber på tværs af printplade-trans-
portretningen 800 mm - 900 mm
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.1 Transport og leveringskonfiguration Fra softwareversion SR.605.xx Udgave 07/2008 DK
190
4.1.5.3 Gaffeltruckens anbringelsespunkt, når automaten løftes af pallen
– Anbring gaffeltrucken på automaten som beskrevet i afsnit 4.1.5.4, når De løfter automaten
af pallen.
HENVISNING 4
Transportér altid automaten på palle og hva. gaffeltruck, når den skal transporteres over længere
strækninger, da der ellers kan opstå skader på automaten.
4.1.5.4 Positionering af gaffeltruck
ADVARSEL 4
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
– Anbring gaffeltrucken på automaten dér, hvor strømforsyningen er, som vist i Fig. 4.1 - 3
, side
191
.
→ Sørg for, at automatens støttepunkter 1, 2 og 3 hviler på gaflen (se Fig. 4.1 - 3
, side 191). Er
gaflen kort, anvendes træplanker med en egnet længde som underlag. Ellers er der fare for,
at automaten glider af gaflen.
→ Sørg for, at gaflen belastes ensartet, når automaten løftes. Et fast underlag mellem gaffel og
automat forhindrer, at automaten vælter, når den løftes. Således undgås en ensidig belast-
ning af maskinens fødder, hvilket ville føre til en deformation af maskinføddernes fastgørelse.
Vi anbefaler, at en ekstra person iagttager løftningen af automaten for at sikre, at automaten
ikke vælter, når den løftes af gaffeltrucken.
4.1.5.5 Hvad De ubetinget skal overholde under transporten
ADVARSEL 4
Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over gulvet. Slæber
maskinens fødder på gulvet under transporten eller støder de imod en forhindring, kan maskin-
føddernes fastgørelse blive beskadiget i automatens ramme!
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.1 Transport og leveringskonfiguration
191
4

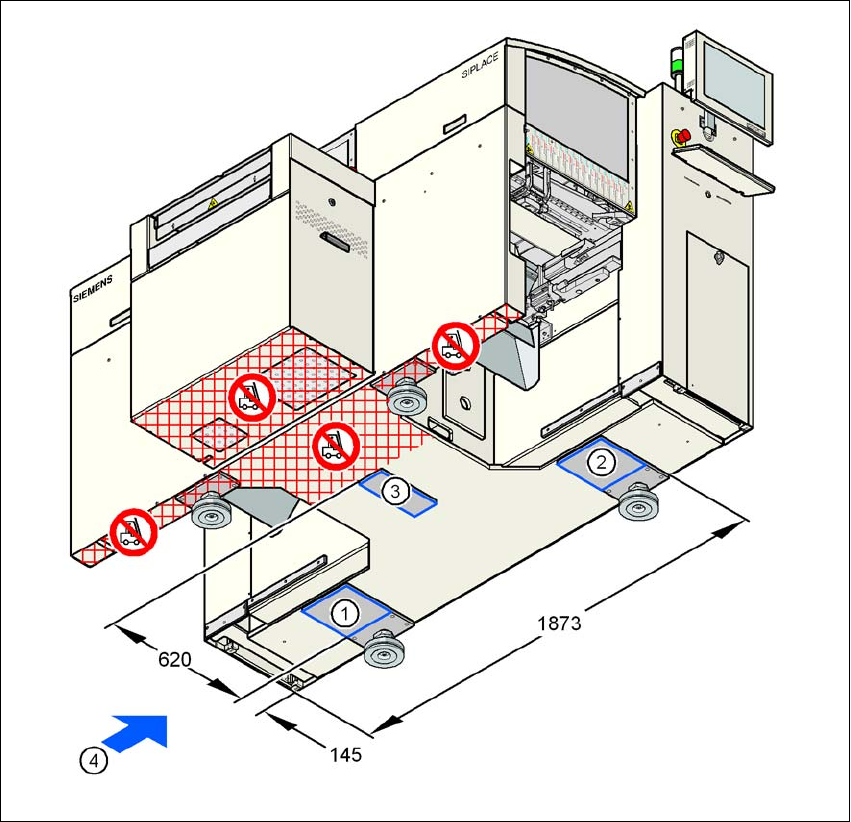

Fig. 4.1 - 3 Automatens støtteflader til gaffeltrucken - mål i millimeter
(1) Automatens støtteflader på strømforsyningsmodulets side
(2) Automatens støtteflader på pneumatikmodulets side
(3) Automatens støtteflade i maskinens midte
(4) Gaffeltruck anbringes på strømforsyningens side
