4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2 4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.605.xx Udgave 07/2008 DK 194 4.2.3 Net forsyning 4 Fig. 4.2 - 2 Position af strømforsyningen på au…
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.2 Infrastruktur på opstillingsstedet
193
4.2.2.2 Tryklufttilslutning på automaten
4

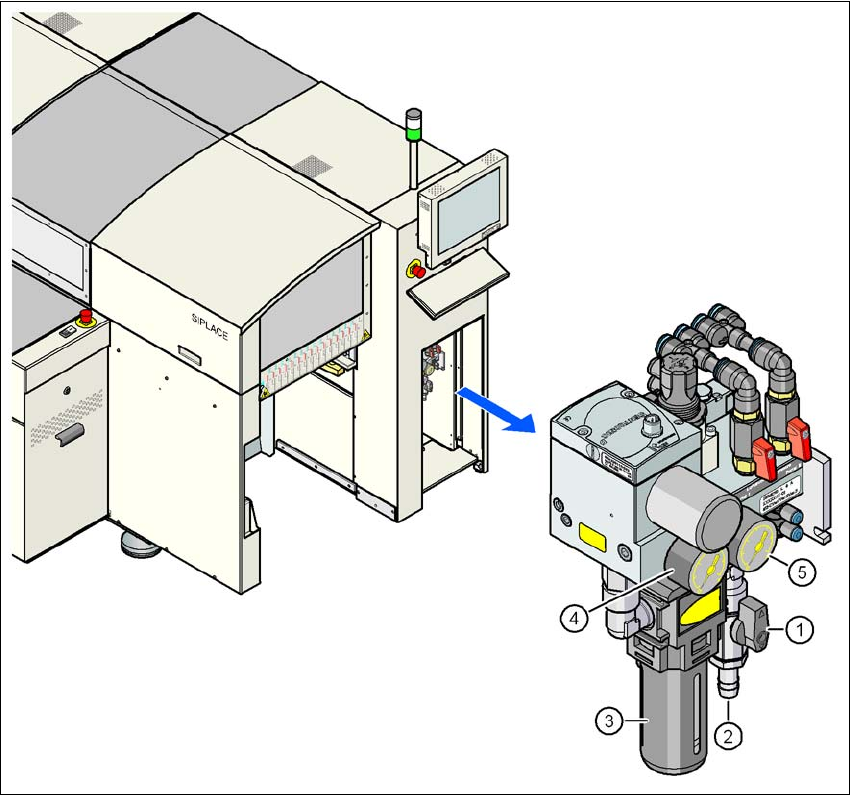

Fig. 4.2 - 1 Tilslutning af trykluftledningen
(1) Afspærringshane i position "ÅBEN"
(2) Tryklufttilslutning:Indstillet tryk: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Trykluftfilter
(4) Manometer til visning af forsyningstryk til portalfordelerne
Indstillet tryk: 0,52 ± 0,01 MPa (5,2 ± 0,1 bar), (visningsområde 0 - 1,2 MPa, (0 - 12 bar)
(5) Manometer til visning af forsyningstryk til bulkcase-feedermodulerne
Indstillet tryk: 0,25 ± 0,02 MPa, 2,5 ± 0,2 bar), (visningsområde: 0 - 0,6 MPa (0 - 6 bar)
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.605.xx Udgave 07/2008 DK
194
4.2.3 Netforsyning
4

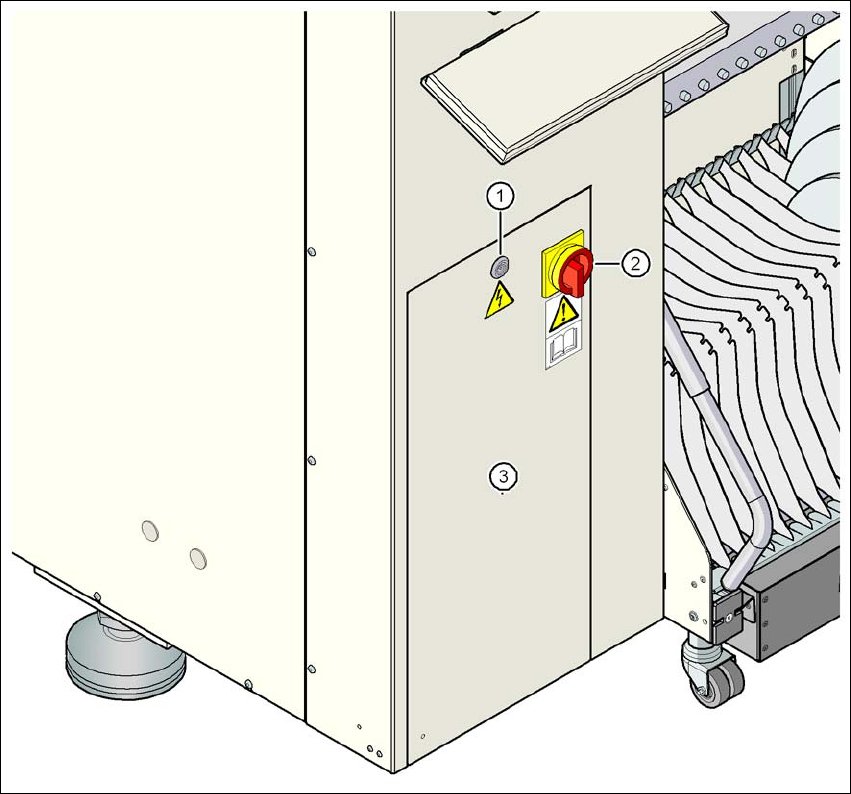

Fig. 4.2 - 2 Position af strømforsyningen på automaten
4
(1) Lås
(2) Hovedafbryder med sikring mod genindkobling
(3) Afdækning
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.2 Infrastruktur på opstillingsstedet
195
4.2.3.1 Farehenvisninger
ADVARSEL
Automaten forsynes med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ hhv. 3 x 415
V~ ± 5 %, 50/60 Hz netspænding. Dele på dette anlæg fører derfor livsfarlige spændinger - også
selv om hovedafbryderen er slået fra. Ukorrekt håndtering af denne automat kan derfor medføre
livsfarlige eller alvorlige kvæstelser samt alvorlig tingskade. 4
→ Overhold gældende uheldsforebyggende forskrifter og DIN-forskrifter (især DIN EN 60 204,
del 1).
→ Afdækningskappen over strømforsyningsmodulet må kun åbnes og automaten må kun tilslut-
tes til strømforsyningen af kvalificeret og certificeret personale.
4
4
4.2.3.2 Kontrol af netforsyning
Kontrollér om netforsyningen svarer til de foreskrevede maskinspecifikationer (se tabel i afsnit 3.3,
side 100
).
HENVISNING: 4
I dokumentationen "Netkonfiguration (el og trykluft) for SMD-anlæg hos kunden", artikel-nr.
00191409-xx er forholdsregler beskrevet for at opnå den krævede specifikation.
HENVISNING: 4
Af tekniske grunde opstår spidsbelastninger i strømforsyningen. Kontakt i givet fald Deres ener-
giforsyningsselskab for at erfare netimpedansen.
4
4
4.2.3.3 Netforsyningskabel - specifikation
Til netforsyningskablet gælder følgende specifikationer:
5 x 4 mm² ved 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~ / 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ 4
Farvekoden på årerne afhænger af, i hvilket land anlægget opstilles.
