Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.2 In frastruktur på opstillingsstedet 197 4.2.3.4 Tilslutnin g af net forsyningskabel 4 Fig. 4.2 - 4 Klemmefel…
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.605.xx Udgave 07/2008 DK
196
ADVARSEL 4
De elektriske ledninger til hver enkelt automat og til de installerede optioner (f.eks. Productivity-
Lift, vakuumpumpe) skal være kendetegnet entydigt og skal kunne tildeles, uden at der kan
opstå tvivl. Gældende er de forskrifter, der gælder i det land, hvor automaten opstilles og tages i
brug.
4

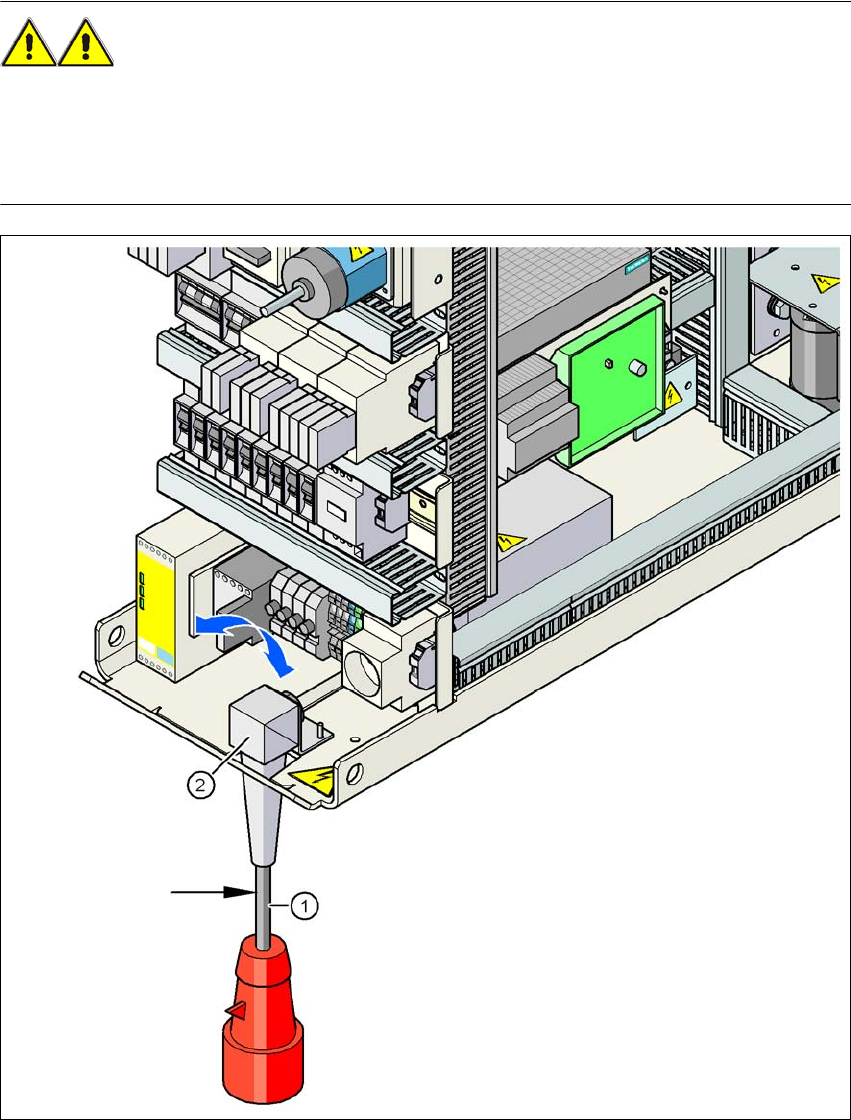

Fig. 4.2 - 3 Nettilslutningskablets ledningstværsnit
(1) Netforsyningskabel
(2) Vinkel for kabelskrueforbindelsen
5 x 4 mm²
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.2 Infrastruktur på opstillingsstedet
197
4.2.3.4 Tilslutning af netforsyningskabel
4

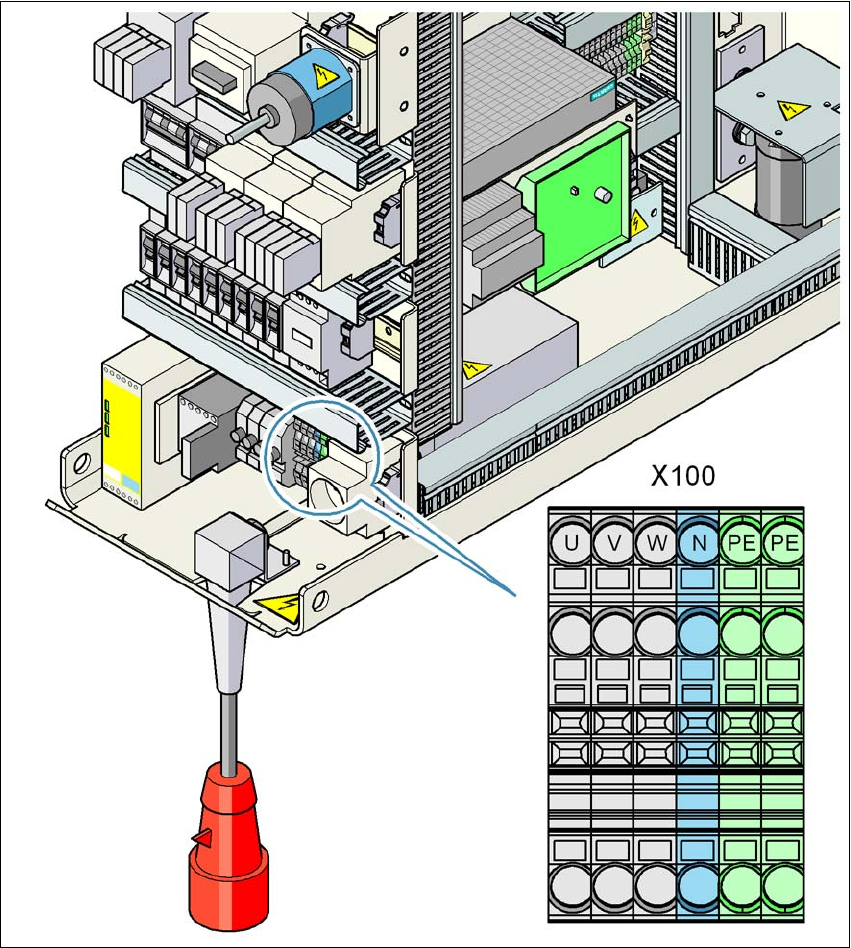

Fig. 4.2 - 4 Klemmefelt for tilslutning af nettilslutningskablet
(U) Trefaset
(V) Trefaset
(W) Trefaset
(N) Neutral leder
(PE) Jordledning
(X100) Fødeklemmer
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.605.xx Udgave 07/2008 DK
198
→ Krymp en åreendekappe på hver åreende.
→ Løsne møtrikken på vinkel-kabelskrueforbindelsen (pos. 2 i Fig. 4.2 - 3
).
→ Klap vinkel-kabelskrueforbindelsen op.
→ Før netforsyningskablet gennem vinkel-kabelskrueforbindelsen hen til klemmefeltet X100 (se
X100 i Fig. 4.2 - 4
).
→ Klem kablet fast og sørg for en tilstrækkelig stor bøjeradius. Årene må ikke være knækket.
→ Klap vinkel-kabelskrueforbindelsen (pos. 2 i Fig. 4.2 - 3
) i og spænd møtrikken håndfast.
4.2.3.5 Tilslutninger på drejestrømtransformatorens T1 primærside kontrolleres
Drejestrømtransformatorens T1 primærside skal være konfigureret til den pågældende forsy-
ningsspænding.
→ Kontrollér derfor på klemmerækken (se Fig. 4.2 - 5
), om drejestrømtransformatorens pri-
mærside er tilsluttet korrekt til den pågældende forsyningsspænding.
4

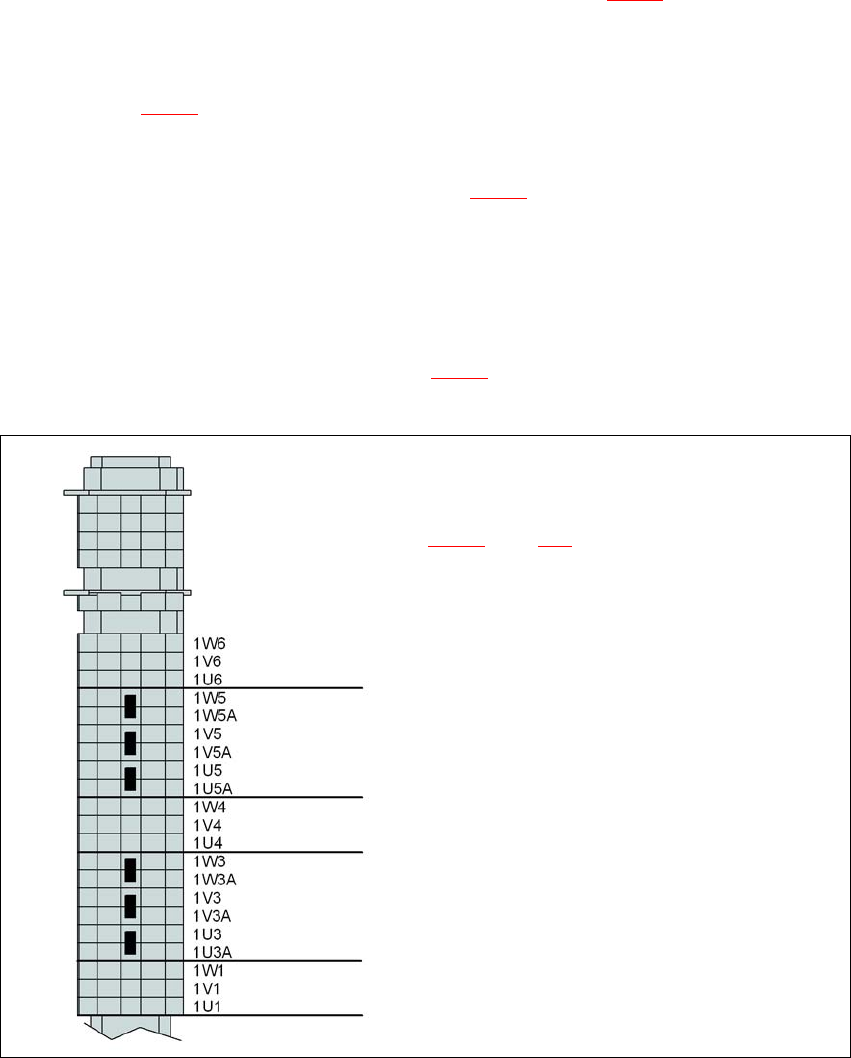

Fig. 4.2 - 5 Klemmefelt til drejestrømtransformatorens T1 primærside
Til klemmefeltets position, se pos. 3 i Fig.
4.2 - 6
, side 199
3 x 204 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
