4.3 Opstilling af automaten

4.3.1 Printplade-transporthøjder for automaten

Automaten kan indstilles på følgende printplade-transporthøjder:

830 mm ± 15 mm standardhøjde 4

900 mm ± 15 mm option 4

930 mm ± 15 mm option 4

950 mm ± 15 mm option SMEMA 4

HENVISNING 4

Som printplade-transporthøjde betegnes afstanden mellem overkanten på printpladetransport-

remmen og underkanten på maskinens fødder.

4.3.2 Advarselshenvisninger

FARE 4

Kun teknikere fra SIPLACE eller certificerede personer har tilladelse til at opstille automaten og

tage den i drift.

→ Overhold de gældende uheldsforebyggende forskrifter.

→ Læg Dem aldrig ind under automaten, når maskinens fødder skal monteres. Alle konstrukti-

onsgrupper og dele kan monteres ud fra frirummene for komponentbordene. Hvis De gen-

nemfører monteringsarbejde på undersiden af automaten, skal De sikre den med egnede

forholdsregler. Det er ikke tilladt kun at støtte automaten med gaffeltrucken!

→ Sørg for, at portalerne er positioneret over printplade-transportområdet, så De ikke behøver

at indskrænke hovedets frihøjde under monteringsarbejdet. Derved udelukker De kvæstel-

sesfaren.

→ Til højdeindstilling af automaten kræves to personer:

– en person gennemfører det nødvendige monteringsarbejde,

– den anden person holder øje med, at den løftede automat står stabilt under monteringsar-

bejdet.

→ Brug specielt fodtøj for at beskytte Deres fødder.

4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2

4.3 Opstilling af automaten Fra softwareversion SR.605.xx Udgave 07/2008 DK

204

4.3.3 Værktøj og hjælpemidler

Til højdeindstilling af automaten har De brug for følgende værktøj og hjælpemidler:

– Enkelt gaffelnøgle SW 65, art.-nr. 00353827-01

Nøglevidde 65 for sekskant-kontramøtrikken M24 på maskinfod 4

– Sekskantstiftnøgle, størrelse 10, art.-nr. 00373926-01

til unbracoskruer M12 til fastgørelse af afstandsstykkerne til maskinfødderne 4

–Gaffeltruck

Gaffellængde: Min. 1800 mm 4

Bærekraft: Min. 3000 kg 4

Gaffelvidde: se Fig. 4.3 - 1

, side 205 4

– Maskinens vaterpas: Nøjagtighed 0,02 mm/m

– Luftpudetransportsystem: SIPLACE HSxx, artikel-nr. 00119002-xx

Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning

Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.3 Opstilling af automaten

205

4.3.4 Forindstilling af printplade-transporthøjde

→ Skub gaflen på gaffeltrucken ind under automaten som vist i Fig. 4.3 - 1.

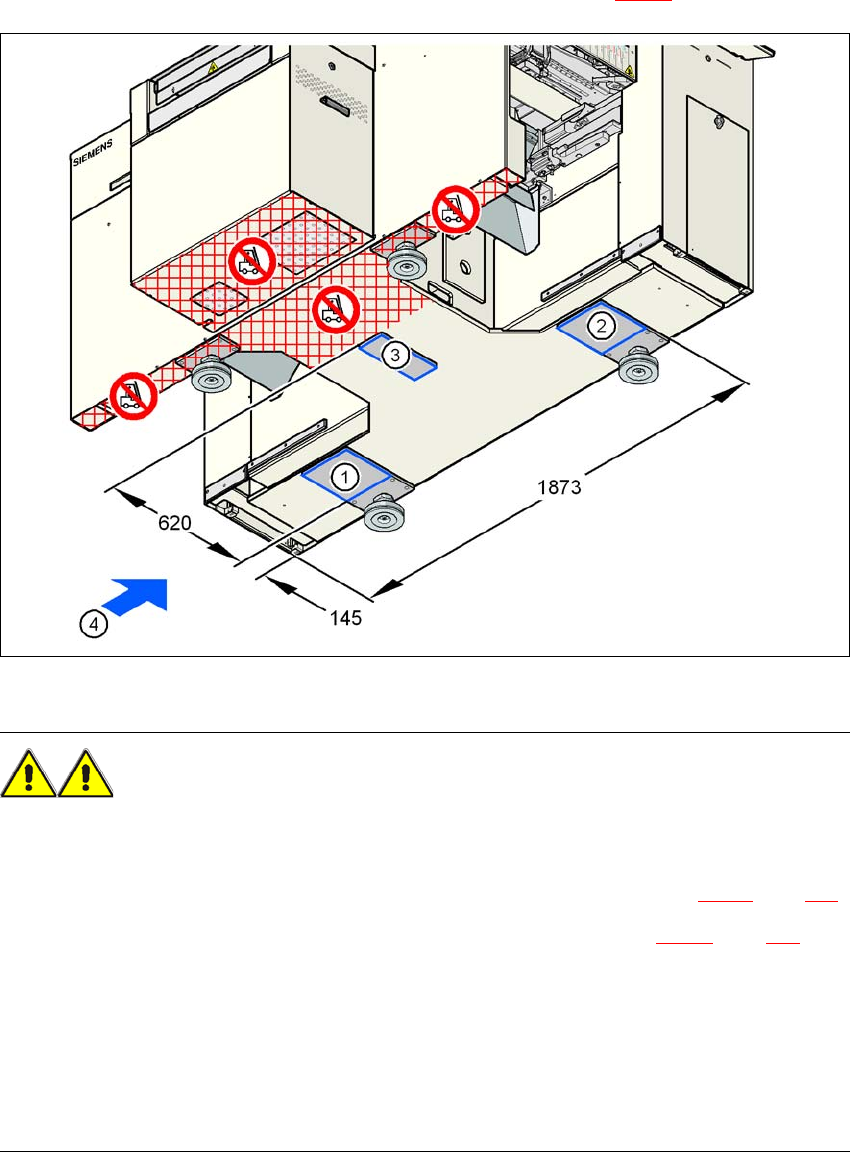

Fig. 4.3 - 1 Automatens støtteflader til gaffeltrucken - mål i millimeter

ADVARSEL 4

Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på

automaten:

→ Anbring gaffeltrucken dér, hvor automatens strømforsyning er, (pos. 4 i Fig. 4.3 - 1

, side 205).

→ Sørg for, at automatens støtteflader 1, 2 og 3 hviler på gaflen (se Fig. 4.3 - 1

, side 205). Er

gaflen kort, anvendes træplanker med en egnet længde som underlag.

→ Sørg for, at gaflen belastes ensartet, når automaten løftes. Et fast underlag mellem gaffel og

automat forhindrer, at automaten vælter, når den løftes. Således undgås en ensidig belast-

ning af maskinens fødder, hvilket ville føre til en deformation af maskinføddernes fastgørelse.

Vi anbefaler, at en ekstra person iagttager løftningen af automaten for at sikre, at automaten

ikke vælter, når den løftes af gaffeltrucken.
