Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.3 Opstilling af automaten
205
4.3.4 Forindstilling af printplade-transporthøjde
→ Skub gaflen på gaffeltrucken ind under automaten som vist i Fig. 4.3 - 1.
4
Fig. 4.3 - 1 Automatens støtteflader til gaffeltrucken - mål i millimeter
ADVARSEL 4
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
→ Anbring gaffeltrucken dér, hvor automatens strømforsyning er, (pos. 4 i Fig. 4.3 - 1
, side 205).
→ Sørg for, at automatens støtteflader 1, 2 og 3 hviler på gaflen (se Fig. 4.3 - 1
, side 205). Er
gaflen kort, anvendes træplanker med en egnet længde som underlag.
→ Sørg for, at gaflen belastes ensartet, når automaten løftes. Et fast underlag mellem gaffel og
automat forhindrer, at automaten vælter, når den løftes. Således undgås en ensidig belast-
ning af maskinens fødder, hvilket ville føre til en deformation af maskinføddernes fastgørelse.
Vi anbefaler, at en ekstra person iagttager løftningen af automaten for at sikre, at automaten
ikke vælter, når den løftes af gaffeltrucken.
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.3 Opstilling af automaten Fra softwareversion SR.605.xx Udgave 07/2008 DK
206
→ Løft automaten ca. 35 cm med gaffeltrucken.
Automaten står på 4 maskinfødder (pos. 1 i Fig. 4.3 - 2
, side 206) med 4 afstandsstykker (pos. 2
i Fig. 4.3 - 2
, side 206) til højdeindstilling, hvis nødvendigt.
4

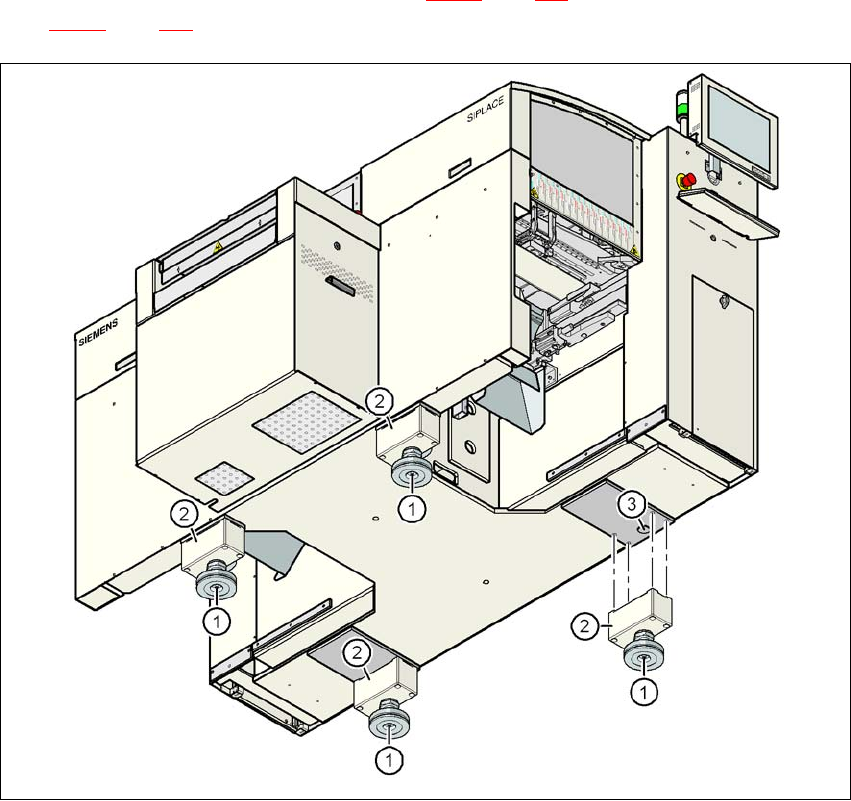

Fig. 4.3 - 2 Automatens maskinfødder
(1) Maskinfod, 4x
(2) Afstandsstykke, 4x
(3) Boring i maskinrammen til maskinfoden ved 830 mm PCB-transporthøjde
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.3 Opstilling af automaten
207
4.3.4.1 Afstandsstykker til PCB-transporthøjderne 900 / 930 / 950 mm
Til printplade-transporthøjderne 900 / 930 / 950 mm findes der forskellige afstandsstykker (se pos.
2 i Fig. 4.3 - 2
) og fastgørelsesskruer. De har brug for 4 afstandsstykker og 16 fastgørelsesskruer
til hver.
4.3.4.2 PCB-transporthøjde forindstilles til 830 mm
Til printpladetransporthøjden på 830 mm har De ikke brug for noget afstandsstykke.
→ Anbring maskinfødderne i boringerne i maskinrammen (pos. 4 i Fig. 4.3 - 2
, side 206).
→ Indstil maskinføddernes højde (pos. 1 i Fig. 4.3 - 2
, side 206) med M24-møtrikkerne, så af-
standen mellem maskinfodens underside og maskinrammens underkant er 115 mm.
→ Spænd kun M24-møtrikkerne håndfast.
4.3.4.3 PCB-transporthøjde forindstilles til 900 / 930 / 950 mm
→ Fastgør først de 4 afstandsstykker (pos. 2 i Fig. 4.3 - 2, side 206).
Afstandsstykkerne til de forskellige PCB-transporthøjder ses i en liste i afsnit 4.3.4.1
, side
207
.
→ Indstil maskinføddernes højde (pos. 1 i Fig. 4.3 - 2
, side 206) på følgende værdier med M24-
møtrikkerne.
PCB-transporthøjde Afstandsstykke, 4x
Artikel-nr.
Afstandsstykke
Højde
Unbrakoskrue, 16x
830 mm – – –
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122,5 mm DIN 912 M12x100
PCB-transporthøjde Afstand mellem maskinføddernes underside og
maskinrammens underkant
900 mm 185 mm
930 mm 215 mm
950 mm 237 mm
