4.4 Tilpasning af komponentvogn til PCB-transporthøjde
Komponentvognen til S-feedermodulerne kan indstilles på følgende printplade-transporthøjder i
en håndevending:
830 mm ± 15 mm standardhøjde
900 mm ± 15 mm option
930 mm ± 15 mm option
950 mm ± 15 mm option SMEMA 4
4.4.1 Advarselshenvisninger
ADVARSEL 4
Komponentvognens højde må kun indstilles af teknikere fra firmaet SIPLACE eller certificerede
personer.
→ Overhold de gældende uheldsforebyggende forskrifter.
→ Fjern alle feedermoduler fra komponent-bordpladen, når komponentbordet skal indstilles i
højden.
4.4.2 Værktøj og hjælpemidler
Til højdeindstilling af komponentvognen har De brug for følgende værktøj og hjælpemidler:
– sekskantstiftnøgle, størrelse 5
– Ringskrue med M12-gevind til løftning af komponentvognens bord,
DIN 580 M12-St, artikel-nr. 00048350-xx
– Løfteanordning til løftning af komponentvognens bord, bærekraft mindst 80 kg
4.4.3 Ændring af komponentvognens højde
ADVARSEL 4
Løft alle feedermodulerne væk fra komponentvognens bordplade.
→ Skru ringskruen i M12-boringen (pos. 1 i Fig. 4.4 - 1
, side 218) på komponentvognens bord.
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.4 Tilpasning af komponentvogn til PCB-transporthøjde
217
→ Fastgør løfteanordningens krog i ringskruen (pos. 2 i Fig. 4.4 - 1, side 218).
→ Stram tovet til løftenanordningen.
→ Løsne de 8 unbrakoskruer M6x12 (pos. 4 i Fig. 4.4 - 1
, side 218).
→ Løft komponentvogn-bordet eller sænk det til den ønskede højde.
→ Kontroller den forindstillede højde med kontrolboringens position. Kontrolboringen til den
valgte højde må ikke være tildækket af søjlen.
→ Korrigér i givet fald højden, så boringerne til fastgørelsesskruerne i broen flugter med gevind-
boringerne i de vertikale profilvanger (se illustrationer, side 219
, 221, 223 og 225.
→ Fastgør broen (pos. 5) med de 8 unbrakoskruer og skiver på de vertikale profilvanger. Unbra-
koskruernes position fremgår af illustrationerne 4.4 - 2
til 4.4 - 9.
PCB-transporthøjde Illustration Side
830 mm 4.4 - 2
219
900 mm 4.4 - 4 221
930 mm 4.4 - 6 223
950 mm 4.4 - 8 225
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.4 Tilpasning af komponentvogn til PCB-transporthøjde Fra softwareversion SR.605.xx Udgave 07/2008 DK
218
4

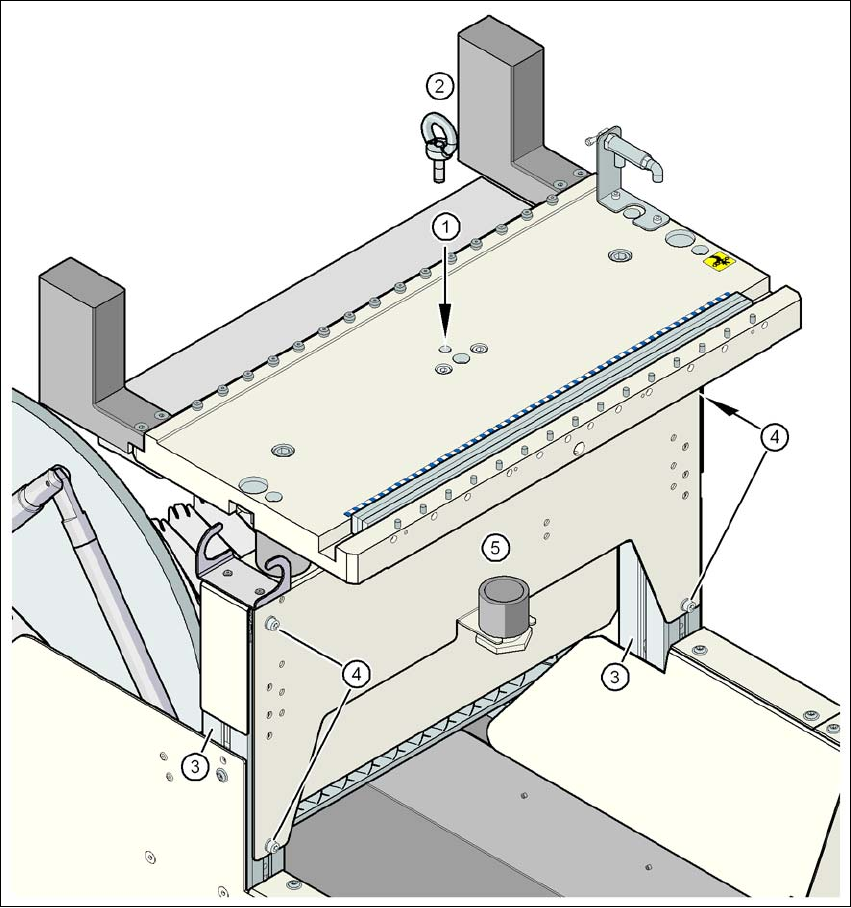

Fig. 4.4 - 1 Ringskruens position på komponentvognen
(1) M12-boring til ringskrue
(2) Ringskrue DIN 580 M12-St
(3) Vertikal profilvange
(4) Unbracoskrue M6x12 med skive, 8 stk.
(5) Bro
