4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2 4.4 Tilpasning af komponentvogn til PCB-transporthø jde F ra softwareversion SR.605.xx Udgave 07/2008 DK 218 4 Fig. 4.4 - 1 Ringskruens position på komponentvog…
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.4 Tilpasning af komponentvogn til PCB-transporthøjde
217
→ Fastgør løfteanordningens krog i ringskruen (pos. 2 i Fig. 4.4 - 1, side 218).
→ Stram tovet til løftenanordningen.
→ Løsne de 8 unbrakoskruer M6x12 (pos. 4 i Fig. 4.4 - 1
, side 218).
→ Løft komponentvogn-bordet eller sænk det til den ønskede højde.
→ Kontroller den forindstillede højde med kontrolboringens position. Kontrolboringen til den
valgte højde må ikke være tildækket af søjlen.
→ Korrigér i givet fald højden, så boringerne til fastgørelsesskruerne i broen flugter med gevind-
boringerne i de vertikale profilvanger (se illustrationer, side 219
, 221, 223 og 225.
→ Fastgør broen (pos. 5) med de 8 unbrakoskruer og skiver på de vertikale profilvanger. Unbra-
koskruernes position fremgår af illustrationerne 4.4 - 2
til 4.4 - 9.
PCB-transporthøjde Illustration Side
830 mm 4.4 - 2
219
900 mm 4.4 - 4 221
930 mm 4.4 - 6 223
950 mm 4.4 - 8 225
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.4 Tilpasning af komponentvogn til PCB-transporthøjde Fra softwareversion SR.605.xx Udgave 07/2008 DK
218
4
Fig. 4.4 - 1 Ringskruens position på komponentvognen
(1) M12-boring til ringskrue
(2) Ringskrue DIN 580 M12-St
(3) Vertikal profilvange
(4) Unbracoskrue M6x12 med skive, 8 stk.
(5) Bro
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.4 Tilpasning af komponentvogn til PCB-transporthøjde
219
4.4.4 PCB-transporthøjde 830 mm
4

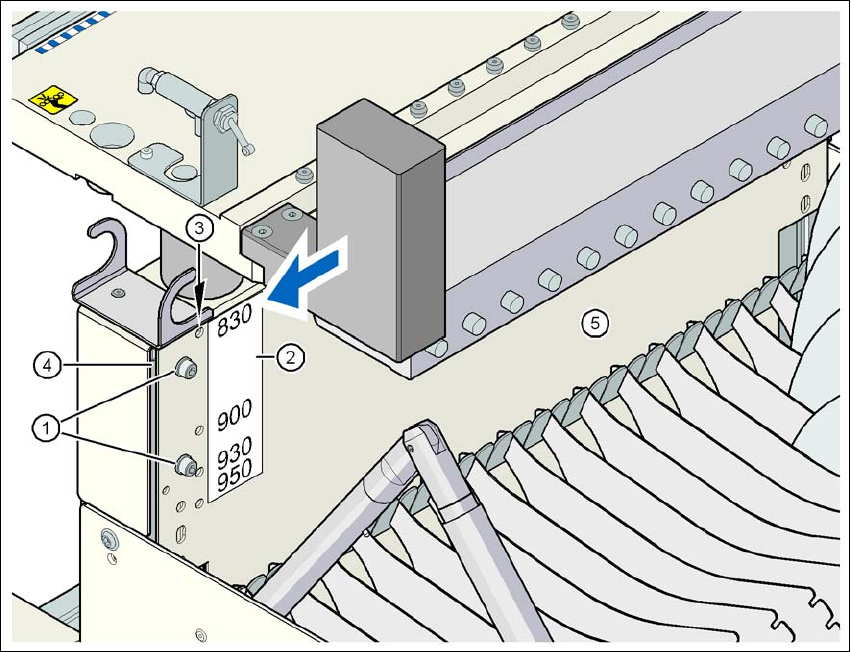

Fig. 4.4 - 2 Komponentvogn: PCB-transporthøjde 830 mm - set bagfra, position for unbrakoskrue og kontrolboring
(1) Unbrakoskrue M6x12 og skive (4 stk. på bagsiden)
(2) Etiket med højdeangivelserne 830, 900, 930 og 950 mm for kontrolboringerne
(3) 4 kontrolboringer til forindstilling af den krævede højde. Den valgte højde er indstillet rigtigt,
når kontrolboringen ikke tildækkes af den vertikale profilvange (pos. 4). (Se pil i illustrationen)
(4) Vertikal profilvange
(5) Bro
