4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2 4.4 Tilpasning af komponentvogn til PCB-transporthø jde F ra softwareversion SR.605.xx Udgave 07/2008 DK 220 4 Fig. 4.4 - 3 Komponentvogn: PCB-transporthøjde 83…
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.4 Tilpasning af komponentvogn til PCB-transporthøjde
219
4.4.4 PCB-transporthøjde 830 mm
4

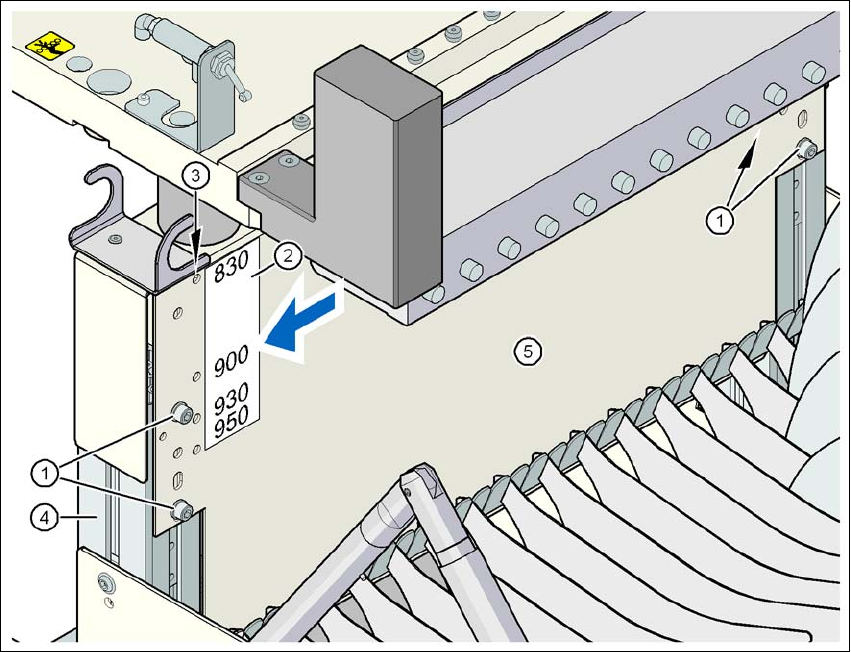

Fig. 4.4 - 2 Komponentvogn: PCB-transporthøjde 830 mm - set bagfra, position for unbrakoskrue og kontrolboring
(1) Unbrakoskrue M6x12 og skive (4 stk. på bagsiden)
(2) Etiket med højdeangivelserne 830, 900, 930 og 950 mm for kontrolboringerne
(3) 4 kontrolboringer til forindstilling af den krævede højde. Den valgte højde er indstillet rigtigt,
når kontrolboringen ikke tildækkes af den vertikale profilvange (pos. 4). (Se pil i illustrationen)
(4) Vertikal profilvange
(5) Bro
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.4 Tilpasning af komponentvogn til PCB-transporthøjde Fra softwareversion SR.605.xx Udgave 07/2008 DK
220
4
Fig. 4.4 - 3 Komponentvogn: PCB-transporthøjde 830 mm - set forfra, position for unbrakoskruerne
(1) Unbrakoskrue M6x12 og skive (4 stk. på forsiden)
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.4 Tilpasning af komponentvogn til PCB-transporthøjde
221
4.4.5 PCB-transporthøjde 900 mm
4
Fig. 4.4 - 4 Komponentvogn: PCB-transporthøjde 900 mm - set bagfra, position for unbrakoskrue og kontrolboring
(1) Unbrakoskrue M6x12 og skive (4 stk. på bagsiden)
(2) Etiket med højdeangivelserne 830, 900, 930 og 950 mm for kontrolboringerne
(3) 4 kontrolboringer til forindstilling af den krævede højde. Den valgte højde er indstillet rigtigt,
når kontrolboringen ikke tildækkes af den vertikale profilvange (pos. 4). (Se pil i illustrationen)
(4) Vertikal profilvange
(5) Bro
