4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2 4.4 Tilpasning af komponentvogn til PCB-transporthø jde F ra softwareversion SR.605.xx Udgave 07/2008 DK 226 4 Fig. 4.4 - 9 Komponentvogn: PCB-transporthøjde 95…
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.4 Tilpasning af komponentvogn til PCB-transporthøjde
225
4.4.7 PCB-transporthøjde 950 mm
4
Fig. 4.4 - 8 Komponentvogn: PCB-transporthøjde 950 mm - set bagfra, position for unbrakoskrue og kontrolboring
(1) Unbrakoskrue M6x12 og skive (4 stk. på bagsiden)
(2) Etiket med højdeangivelserne 830, 900, 930 og 950 mm for kontrolboringerne
(3) 4 kontrolboringer til forindstilling af den krævede højde. Den valgte højde er indstillet rigtigt,
når kontrolboringen ikke tildækkes af den vertikale profilvange (pos. 4). (Se pil i illustrationen)
(4) Vertikal profilvange
(5) Bro
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.4 Tilpasning af komponentvogn til PCB-transporthøjde Fra softwareversion SR.605.xx Udgave 07/2008 DK
226
4

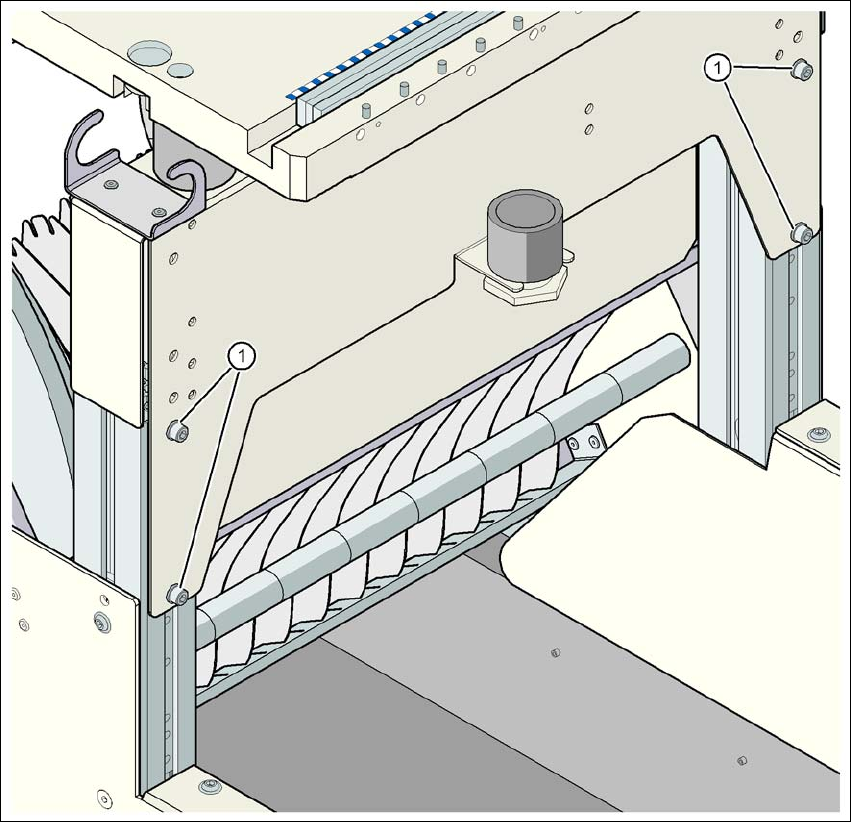

Fig. 4.4 - 9 Komponentvogn: PCB-transporthøjde 950 mm - set forfra, position for unbrakoskruerne
(1) Unbrakoskrue M6x12 og skive (4 stk. på bagsiden)
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.5 Tapeførekanal tilpasses
227
4.5 Tapeførekanal tilpasses
Anvendes feedermoduler, der forarbejder tapes med en lommehøjde på > 17 mm (hvilket f.eks.
er tilfældet ved 44 mm S DP-feedermodulet, skal skillepladen (Pos. 1 i Fig. 4.5 - 1
) fjernes.
4
Fig. 4.5 - 1 Tapeførekanal med komponent-udsmidningsbeholderen
(1) Skilleplade til tapes \> 17 mm demonterbar
(2) Skrue DIN 84 - M3x6, 2 stk.
4
4
4.5.1 Sikkerhedsforskrifter
ADVARSEL 4
→ Sluk for automaten med hovedafbryderen, når skillepladen skal demonteres.
→ Afbryd automaten fra net- og trykluftforsyningen.
→ Sikre automaten mod genindkobling, hvillket er beskrevet i afsnit 2.10
, side 90.
