4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2 4.5 Tapeførekanal tilpasses Fra softwareversion SR.605.xx Udgave 07/2008 DK 228 → V ent til s aksens driftstryk er fald et til 0 MPa . → Brug robuste b eskyttel…
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.5 Tapeførekanal tilpasses
227
4.5 Tapeførekanal tilpasses
Anvendes feedermoduler, der forarbejder tapes med en lommehøjde på > 17 mm (hvilket f.eks.
er tilfældet ved 44 mm S DP-feedermodulet, skal skillepladen (Pos. 1 i Fig. 4.5 - 1
) fjernes.
4

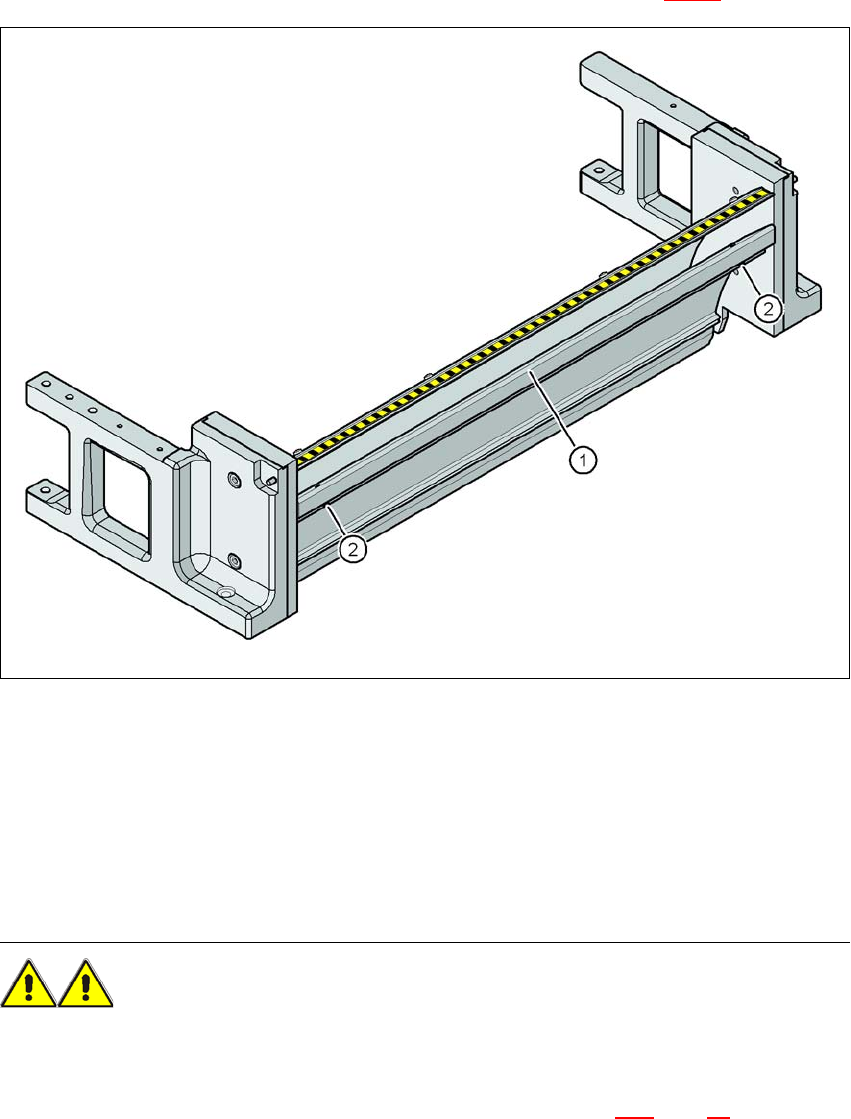

Fig. 4.5 - 1 Tapeførekanal med komponent-udsmidningsbeholderen
(1) Skilleplade til tapes \> 17 mm demonterbar
(2) Skrue DIN 84 - M3x6, 2 stk.
4
4
4.5.1 Sikkerhedsforskrifter
ADVARSEL 4
→ Sluk for automaten med hovedafbryderen, når skillepladen skal demonteres.
→ Afbryd automaten fra net- og trykluftforsyningen.
→ Sikre automaten mod genindkobling, hvillket er beskrevet i afsnit 2.10
, side 90.
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE D1/D2
4.5 Tapeførekanal tilpasses Fra softwareversion SR.605.xx Udgave 07/2008 DK
228
→ Vent til saksens driftstryk er faldet til 0 MPa.
→ Brug robuste beskyttelseshandsker.
→ Stik ikke fingrene ind i antitapekanalen.
4.5.2 Skilleplade fjernes
→ Løsne de to kærvskruer (pos. 2 i Fig. 4.5 - 1, side 227)
→ Træk skillepladen ud (pos. 1 i Fig. 4.5 - 1
, side 227).
Driftsvejledning SIPLACE D1/D2 4 Opstilling og ibrugtagning
Fra softwareversion SR.605.xx Udgave 07/2008 DK 4.6 Automaten tages i drift
229
4.6 Automaten tages i drift
4.6.1 Automaten tages i drift hos kunden
→ Kontrollér alle konstruktionsgrupper for korrekt montering.
→ Tør de lineære føringsskinner af med en fnugfri klud, før X/Y-aksens transportsikring fjernes.
Brug ikke opløsningsmidler hertil (se afsnit 4.3.11
, side 215.
→ Tænd for maskinen og gennemfør en referencekørsel.
→ Kopiér bestykningsprogrammet over på computeren og test det.
→ Kontrollér maskinens nulpunkt efter en varmløbetid på 3 - 4 h.
→ Klargør feedermodulerne vha. kundens bestykningsprogram sammen med kundens betje-
ningspersonale.
→ Instruér de pågældende personer i håndteringen af feedermodulerne vha. JobGuiden.
→ Kontrollér alle kundespecifikt monterede optioner (især software) for korrekt funktion og bestil
i givet fald de nødvendige reservedele med bestillingsformularet eller per fax.
4.6.2 Kundepersonale instrueres
→ Forklar alle kundespecifikt monterede optioner, især software / softwarekompatibilitet.
→ Forklar programmører, hvordan programeditorerne til linjecomputeren / SIPLACE Pro funge-
rer.
→ Instruér betjenings- og klargøringspersonale i stationssoftwaren.
→ Forklar passwordbeskyttelsen.
→ Instruér kundepersonalet i, hvordan maskinen vedligeholdes og passes vha. JobGuide.
4.6.3 Testkørsel hhv. start af produktionen
→ Test linjen med testprintpladen eller en printplade fra kunden.
→ Notér kundeprodukt- og ydelsesdata, klargør dataene og fasthold dataene skriftligt i installa-
tionsrapporten.
→ Sikre dataene og udlevér sikkerhedskopierne til kunden.
