Driftsvejledning SIPLACE D1/D2 5 Opgaver til betjeningspersonalet Fra softwareversion SR.605.xx Udgave 07/20 08 DK 5.2 Betjenings- og displayelementer 235 5.2 Betjenings- og displayelementer 5.2.1 Position - del 1 5 Fig.…
5 Opgaver til betjeningspersonalet Driftsvejledning SIPLACE D1/D2
5.1 Personaleprofil Fra softwareversion SR.605.xx Udgave 07/2008 DK
234
5.1.3.2 Opgaver
Servicepersonalet har følgende opgaver:
– Omfangsrigt vedligeholdelsesarbejde
– Udskiftning af reservedele
– Redigering af maskindata
– Kalibrering af maskinen
5.1.4 Betjeningsniveau "Programmør"
5.1.4.1 Træningskurser
En oversigt over træningskurserne findes i afsnit 1.3, side 27.
5.1.4.2 Opgaver
Programmøren har følgende opgaver:
– Tilberede CAD-data
– Oprette og sammenligne (teache) visionsdata
– Oprette bestykningsprogrammer
– Implementere ny ordre
– Datapleje
– Sikkerhedskopiering
Driftsvejledning SIPLACE D1/D2 5 Opgaver til betjeningspersonalet
Fra softwareversion SR.605.xx Udgave 07/2008 DK 5.2 Betjenings- og displayelementer
235
5.2 Betjenings- og displayelementer
5.2.1 Position - del 1
5

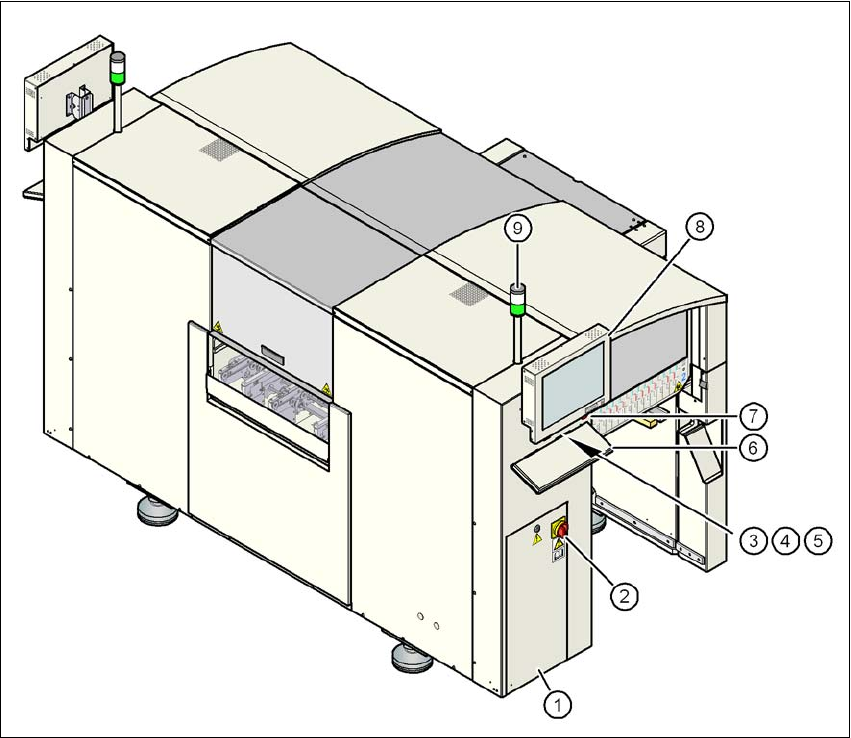

Fig. 5.2 - 1 Betjenings- og displayelementer - del 1
(1) Betjeningsfelt på strømforsyningens side
(2) Hovedafbryder
(3) Startknap (hvid)
(4) Stopknap (sort)
(5) Komponenttæller
(6) Tastatur
(7) NØD-STOP
(8) LCD-skærm
(9) Kontrollampe
5 Opgaver til betjeningspersonalet Driftsvejledning SIPLACE D1/D2
5.2 Betjenings- og displayelementer Fra softwareversion SR.605.xx Udgave 07/2008 DK
236
5.2.2 Position - del 2
5

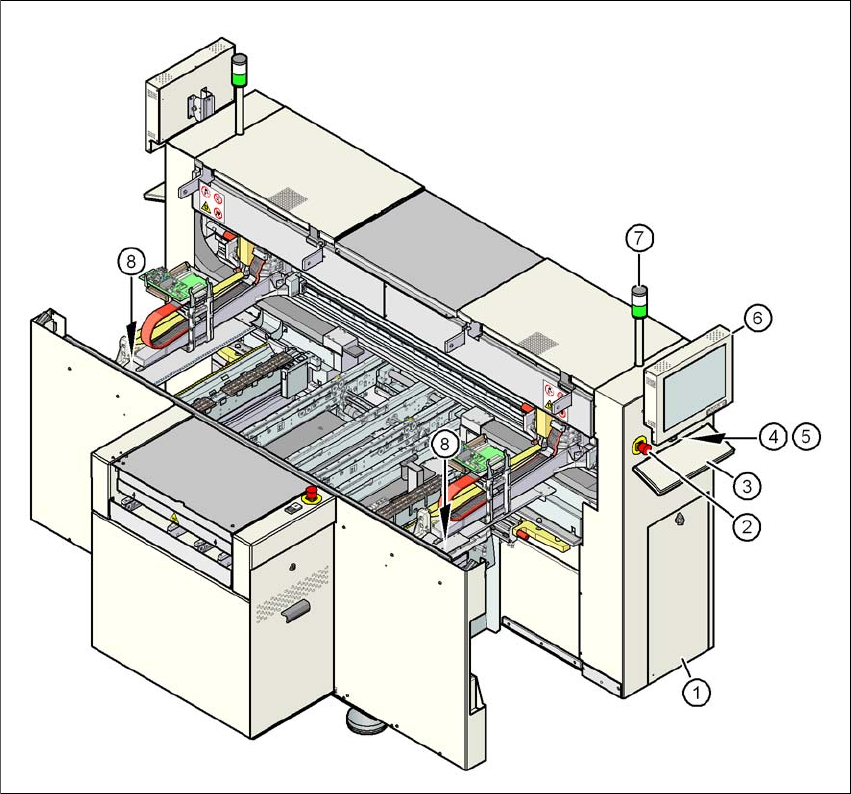

Fig. 5.2 - 2 Betjenings- og displayelementer - del 2
(1) Betjeningsfelt på pneumatiksiden
(2) NØD-STOP trykknap
(3) Tastatur
(4) Startknap (hvid)
(5) Stopknap (sort)
(6) LCD-skærm
(7) Kontrollampe
(8) Knap til løftning af komponentbord
