Driftsvejledning SIPLACE D1/D2 1 Indledning

Fra softwareversion SR.605.xx Udgave 07/2008 DK 1.1 Maskinbeskrivelse

1.1.7 EU-overensstemmelseserklæring

Det herefter beskrevene produkt 1

Fabrikat: Bestykningsautomat

Type: SIPLACE D1 SIPLACE D2

Artikel-nr.: 00119800 00119850 1

fra fabrikanten

SIPLACE

Electronics Assembly Systems

Rupert-Mayer-Str. 44

81379 München 1

stemmer overens med forskrifterne og standarderne i den medleverede EU-overensstemmelses-

erklæring.

1.1.8 Brugsbetingelser

Produktet må kun benyttes til de opgaver, der er beskrevet i katalogerne og de tekniske data, dvs.

til bestykning af SMD-komponenter og kun i forbindelse med de fremmede maskiner og kompo-

nenter, der er anbefalet og/eller godkendt af SIPLACE EA. Anden form for brug anses som ikke

bestemmelsesmæssig.

Benyttes anlægget til formål, der ligger uden for det beregnede anvendelsesområde, fraskriver

Firma SIPLACE sig ansvaret for evt. opståede skader; desuden bortfalder garantien for korrekt og

funktionsrigtig arbejde af komponenterne.

Til beregnet anvendelsesområde hører også en overholdelse af alle forskrifter i driftsvejledningen.

Fejlfri og sikker drift af produktet forudsætter korrekt transport, lagring, opstilling og montering

samt omhyggelig betjening og vedligeholdelse.

1.1.9 Ikke bestemmelsesmæssig brug

Bruges produktet i modstrid med bestemmelserne, kan operatøren udsættes for livsfare og der

kan opstå tingskader. Af den grund er det forbudt at bruge produktet til formål, det ikke er bestemt

til. Benyttes anlægget til formål, der ligger uden for det beregnede anvendelsesområde, fraskriver

Firma SIPLACE sig ansvaret for evt. opståede skader; desuden bortfalder garantien for korrekt og

funktionsrigtig arbejde af komponenterne.

En ikke bestemmelsesmæssig brug af automaten omfatter f.eks.

– drift af bestykningsautomaten, hvis sikkerhedsudstyret er sat ud af funktion eller er fjernet.

– bestykning af komponenter, som ikke lever op til den godkendte specifikation

– brug af ikke godkendte komponent-feedermoduler

1 Indledning Driftsvejledning SIPLACE D1/D2

1.1 Maskinbeskrivelse Fra softwareversion SR.605.xx Udgave 07/2008 DK

– brug af ikke autoriseret tilbehør og ekstramoduler

– hvis bestykningsautomaten bruges af ukvalificeret personale.

– brug af bestykningsautomaten uden sikkerhedsafdækning ("Dummy Feeder"), hvis ikke alle

placeringssteder er forsynet med feedermoduler.

– den ikke entydige tilordning af de elektriske tilslutningsledninger til hver automat samt til de

installerede optioner.

– det samtidige ophold af mere end en person i forbindelse med eftermontering på et kompo-

nentvogn-placeringssted.

1.1.10 Angivelse af støj

1.1.11 Vigtige forskrifter vedr. miljøvenlig bortskaffelse af materialer og maskindele

Til SIPLACE-automaten benyttes kun stoffer, materialer og dele, der er nemme at skille ad og bort-

skaffe miljøvenligt.

HENVISNING 1

Ejeren af anlægget bærer alene ansvaret for, at anlægget, hjælpestoffer og brugs- og sliddele

bortskaffes korrekt og iht. gældende miljøregler.

→ Overhold de nationale, lovmæssige bestemmelser, der gælder for affaldsbortskaffelse og mil-

jøbeskyttelse.

1.1.12 Elektromagnetisk kompatibilitet (EMC)

SIPLACE bestykningsautomaterne er beregnet og kontrolleret til professionel brug inden for indu-

strien. I andre omgivelser kan den elektromagnetiske kompatibilitet ikke sikres mht. emission af

fejlsignaler.

1.1.13 Henvisning til originalt SIPLACE tilbehør

→ Anvend udelukkende originale reservedele og autoriseret tilbehør fra firmaet Firma

SIPLACE. Brug af andre dele forringer sikkerheden; desuden bortfalder garantien for det, der

kunne ske som følge heraf.

Maks. støjudvikling 74 dB (A)

Driftsvejledning SIPLACE D1/D2 1 Indledning

Fra softwareversion SR.605.xx Udgave 07/2008 DK 1.2 Liniekoncept

1.2 Liniekoncept

1.2.1 Beskrivelse af den anbefalede linjekoncept

Fleksibilitet, modularitet, kompakthed og høj kapacitetstæthed udmærker SIPLACE-konceptet.

Det muliggør en individuel konfiguration af en færdiglinie af samme og forskellige moduler. Æn-

dres produktionskravene, kan de enkelte bestykningssystemer kombineres hurtigt og nemt igen

takket være deres kompakthed.

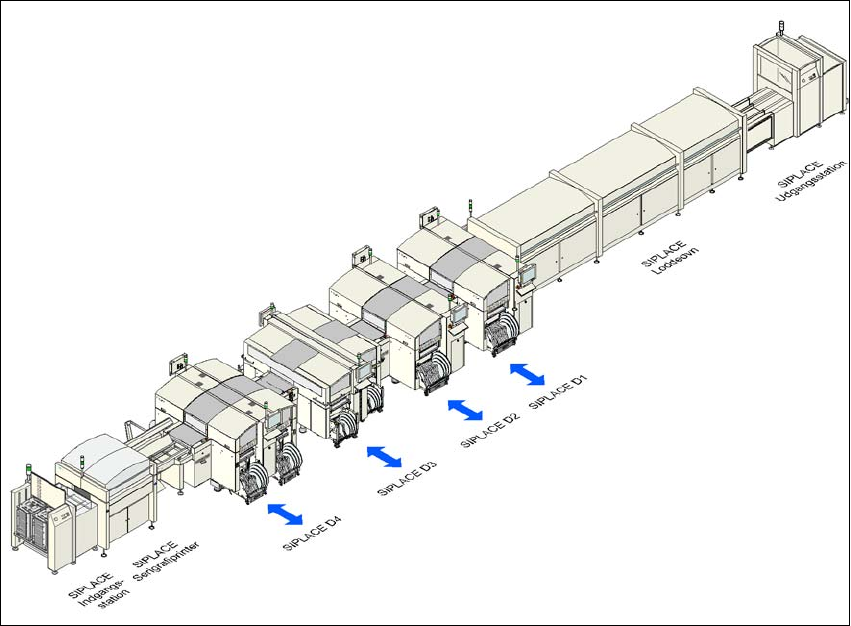

Fig. 1.2 - 1 Liniekoncept (eksempel)

SIPLACE-familien tilbyder det egnede bestykningssystem til ethvert kapacitetskrav:

SIPLACE D-serie automater bestykker store IC, Flip-Chip, Bare Die og eksotiske komponenter

(OSC). De dækker ved meget stor bestykningskapacitet et komponentspektrum fra 01005 til 85 x

85 mm² / 125 x 10 mm².
