Driftsvejledning SIPLACE D1/D2 5 Opgaver til betjeningspersonalet
Fra softwareversion SR.605.xx Udgave 07/2008 DK 5.5 Gennemføre kontrolarbejde
247
5.5.5 Stikakser til store taperuller
→ Sæt til store taperuller stikakser ind i skillepladerne.
HENVISNING 5
Det anbefales at benytte stikakser, hvis tapespolerne har en diameter fra 15" (381 mm), for at
sikre, at feedermodulerne arbejder sikkert.
5
Fig. 5.5 - 3 Stikakser til store spoler
5
(1) Komponentvogn
(2) Skilleplade
(3) Stikaksernes position
(4) Stikakse (forstørret)
5 Opgaver til betjeningspersonalet Driftsvejledning SIPLACE D1/D2
5.6 Feedermoduler klargøres Fra softwareversion SR.605.xx Udgave 07/2008 DK
248
5.6 Feedermoduler klargøres
5

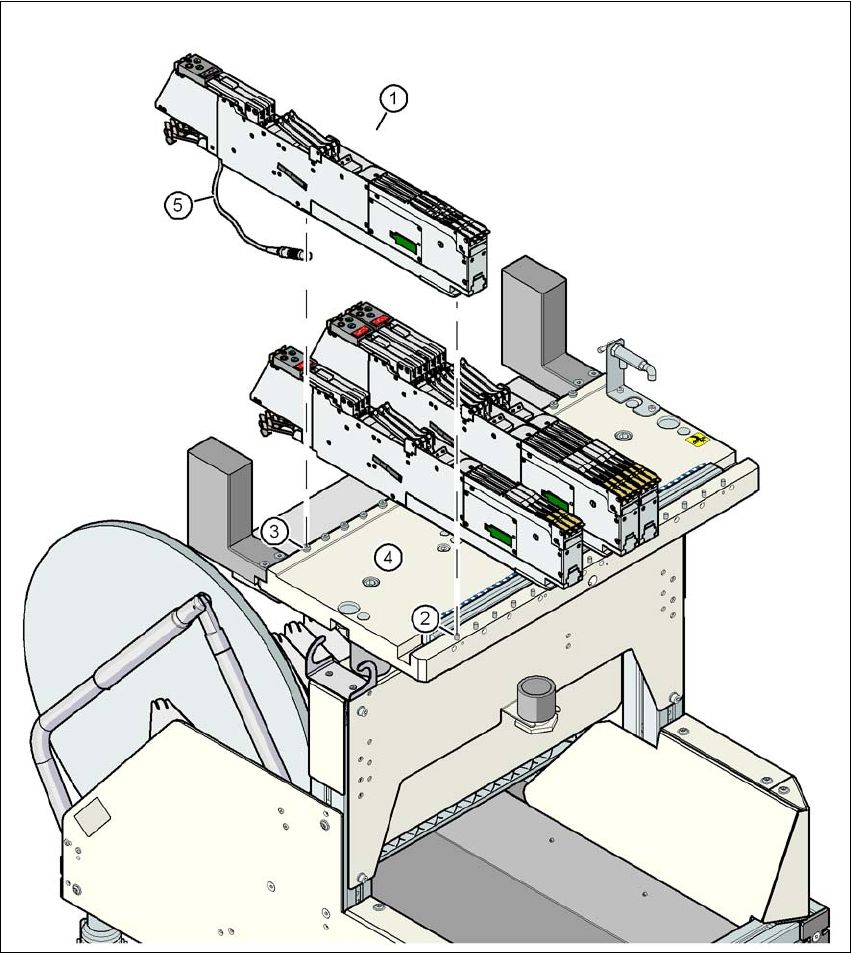

Fig. 5.6 - 1 Komponentbord med 15 placeringssteder til S-feedermoduler
(1) S-feedermodul
(2) Centreringsstift
(3) Kalot
(4) Komponentbord
(5) Tilslutningskabel til S-feedermodul
Driftsvejledning SIPLACE D1/D2 5 Opgaver til betjeningspersonalet
Fra softwareversion SR.605.xx Udgave 07/2008 DK 5.6 Feedermoduler klargøres
249
5.6.1 Komponentbord og S-feedermoduler forberedes til klargøring
→ Rengør feedermodulets stilleflade.
→ Rengør stilleflade på komponentbordet.
→ Fjern løse komponenter fra komponentbordet med en pensel eller en støvsuger med egnet
mundstykke.
→ Fjern fastsiddende komponenter med skruetrækkeren.
VÆR FORSIGTIG 5
Forsøg ikke at fjerne komponenter fra komponentbordet med fingrene. De kan komme til
skade på grund af de meget fine metalsplitter.
5.6.2 S-feedermoduler sættes i
→ Anbring først feedermodulet (pos. 1 i Fig. 5.6 - 1, side 248) med frontsiden - det er den side,
der har en slidset fod - på komponentbordet (pos. 4 i Fig. 5.6 - 1
, side 248), så centrerings-
stiften (pos. 2 i Fig. 5.6 - 1
, side 248) på komponentbordet glider ind i slidsen på feedermo-
dulfoden.
→ Sænk nu feedermodulet ned på bagsiden, til kalotten (pos. 3 i Fig. 5.6 - 1
, side 248) forsvinder
helt i feedermodulets boring.
→ Sørg for, at feedermodulerne placeres rigtigt på komponentbordet iht. deres bredde (se Fig.
5.6 - 2
, side 250).
→ Kontrollér at feedermodulet ligger lige på komponentbordet. Tip med fingeren i siden mod
feedermodulet. Den må ikke kunne bevæges.
→ Sæt feedermodulets stik (pos. 5 i Fig. 5.6 - 1
, side 248) ind i bøsningen, der befinder sig under
placeringsstedet. I denne forbindelse skal det røde punkt på stikket pege hen imod det røde
punkt på bøsningen.
HENVISNING 5
Sørg for at benytte den bøsning, der hører til placeringsstedet, når feedermodulet tilsluttes,
da feedermodulerne modtager styreimpulsen via denne bøsning. Det kan ske, at feedermo-
dulet ikke arbejder rigtigt, hvis den er forbundet med den forkerte bøsning. Detaljerede infor-
mationer vedr. tildeling af stik og bøsning findes i driftsvejledningen for den enkelte
feedermodul.
