5.6.1 Komponentbord og S-feedermoduler forberedes til klargøring
→ Rengør feedermodulets stilleflade.
→ Rengør stilleflade på komponentbordet.
→ Fjern løse komponenter fra komponentbordet med en pensel eller en støvsuger med egnet
mundstykke.
→ Fjern fastsiddende komponenter med skruetrækkeren.
VÆR FORSIGTIG 5
Forsøg ikke at fjerne komponenter fra komponentbordet med fingrene. De kan komme til
skade på grund af de meget fine metalsplitter.
5.6.2 S-feedermoduler sættes i
→ Anbring først feedermodulet (pos. 1 i Fig. 5.6 - 1, side 248) med frontsiden - det er den side,
der har en slidset fod - på komponentbordet (pos. 4 i Fig. 5.6 - 1
, side 248), så centrerings-
stiften (pos. 2 i Fig. 5.6 - 1
, side 248) på komponentbordet glider ind i slidsen på feedermo-
dulfoden.
→ Sænk nu feedermodulet ned på bagsiden, til kalotten (pos. 3 i Fig. 5.6 - 1
, side 248) forsvinder
helt i feedermodulets boring.
→ Sørg for, at feedermodulerne placeres rigtigt på komponentbordet iht. deres bredde (se Fig.
5.6 - 2
, side 250).
→ Kontrollér at feedermodulet ligger lige på komponentbordet. Tip med fingeren i siden mod
feedermodulet. Den må ikke kunne bevæges.
→ Sæt feedermodulets stik (pos. 5 i Fig. 5.6 - 1
, side 248) ind i bøsningen, der befinder sig under
placeringsstedet. I denne forbindelse skal det røde punkt på stikket pege hen imod det røde
punkt på bøsningen.
HENVISNING 5
Sørg for at benytte den bøsning, der hører til placeringsstedet, når feedermodulet tilsluttes,
da feedermodulerne modtager styreimpulsen via denne bøsning. Det kan ske, at feedermo-
dulet ikke arbejder rigtigt, hvis den er forbundet med den forkerte bøsning. Detaljerede infor-
mationer vedr. tildeling af stik og bøsning findes i driftsvejledningen for den enkelte
feedermodul.
5 Opgaver til betjeningspersonalet Driftsvejledning SIPLACE D1/D2
5.6 Feedermoduler klargøres Fra softwareversion SR.605.xx Udgave 07/2008 DK
250

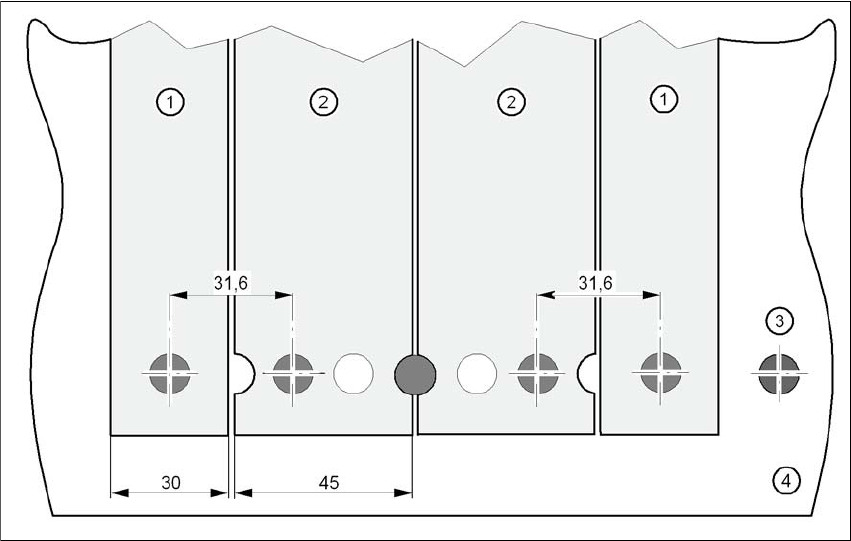

Fig. 5.6 - 2 Isætning af S-feedermoduler med en bredde på 30 hhv. 45 mm på komponentbordet
(1) Feedermodul, 30 mm bredde
(2) Feedermodul, 45 mm bredde
(3) Kalot
(4) Komponentbord
Driftsvejledning SIPLACE D1/D2 5 Opgaver til betjeningspersonalet
Fra softwareversion SR.605.xx Udgave 07/2008 DK 5.7 Ændring af klargøring
251
5.7 Ændring af klargøring
5.7.1 Omstillingsvejledning udskrives før omstilling finder sted
Udskriv omstillingsvejledningen via printeren til SIPLACE Pro-computeren, før omstilling finder
sted, som beskrevet i vejledningen "SIPLACE Pro" eller Online-hjælpen.
5.7.2 Værd at vide når feedermodulerne udskiftes
→ Håndtér feedermodulerne forsigtigt, når De sætter disse ind på komponentbordet eller fjerner
dem fra det. Slå ikke feedermodulerne mod komponentbordets kanter.
→ Rengør komponent-bordene med en støvsuger og rengør overfladen på komponent-bordet
efter behov iht. angivelserne i vedligeholdelsesvejledningen.
VÆR FORSIGTIG
Undgå at fjerne komponenter fra komponentbordenes magnetskinne med fingrene. De kan
evt. komme til skade på grund af de meget fine metalsplitte. 5
→ Fjern løse komponenter vha. en pensel eller med en støvsuger med egnet mundstykke.
