5 Opgaver til betjeningspersonalet Driftsvejledning SIPLACE D1/D2
5.10 Komponentvogn køres hen til eller væk fra automat Fra softwareversion SR.605.xx Udgave 07/2008 DK
258
5.10.3 Komponentvogn køres hen til automaten
HENVISNING 5
Afkort tapene ca. 1 cm ved S-feedermodulernes frontende, før komponentvognen køres hen til
automaten.
VÆR FORSIGTIG 5
Kontrollér at bestykningshovedet befinder sig uden for komponentvognens område.
→ Kontrollér, at den højre og venstre støtteflade i automaten (pos. 7 i Fig. 5.10 - 2
, side 257) er
ren til komponentbordet.
→ Kontrollér, at støttefladerne på undersiden af komponentbordet også er rene.
→ Skub komponentvognen forsigtigt ind i automaten.
→ Sæt komponentvognens forbindelseskabel ind i stikket (pos. 2 i Fig. 5.10 - 2
, side 257) på
automaten.
→ Stil kontakten på komponentbordet (pos. 4 i Fig. 5.10 - 2
, side 257) opad.
→ Tryk på knappen igen og igen, til komponentbordet har nået den øverste endestilling (pos. 1
i Fig. 5.10 - 2
, side 257).
→ Skub komponentvognen forsigtigt helt ind i automaten.
→ Kontrollér, at komponent-bordpladens centreringsboringer befinder sig nøjagtigt over auto-
matens centreringsbolte (pos. 8 i Fig. 5.10 - 2
, side257).
ADVARSEL FARE FOR AT KOMME I KLEMME 5
Stik aldrig fingrene ind i spalten mellem feedermodulerne og tapeførekanalen, når kompo-
nent-bordpladen sænkes. 5
→ Stil kontakten på komponentbordet (pos. 4 i Fig. 5.10 - 2
, side 257) nedad.
Komponentbordet sænkes.
→ Sørg for, at centreringsboltene griber ind i komponentbordets centreringsboringer og at kom-
ponentbordet har sænket sig helt.
→ Luk beskyttelseskappen.
→ Start automaten med starttasten.
Driftsvejledning SIPLACE D1/D2 5 Opgaver til betjeningspersonalet
Fra softwareversion SR.605.xx Udgave 07/2008 DK 5.10 Komponentvogn køres hen til eller væk fra automat
259
→ Skub kappen (Pos. 1 i Fig. 5.10 - 3) opad med de to greb og sving grebet nedad (Pos. 2 i Fig.
5.10 - 3
).
5

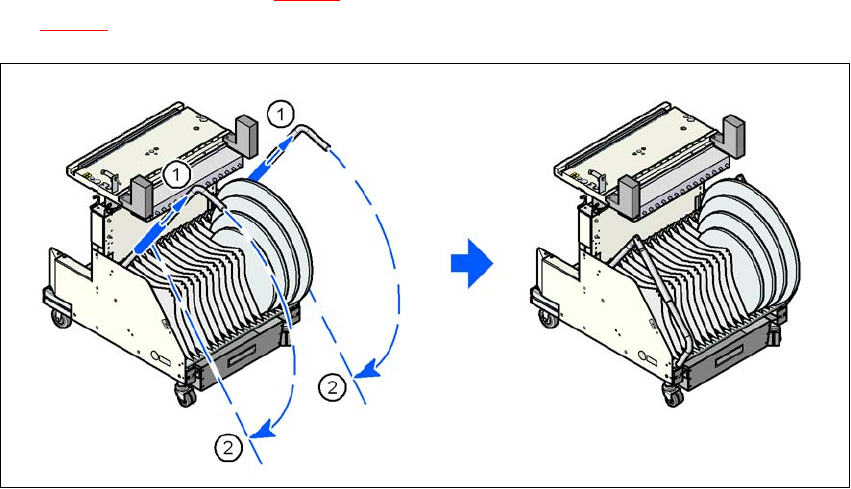

Fig. 5.10 - 3 Komponentvogn - greb svinges nedad
(1) Kappe skubbes opad
(2) Greb klappes nedad
