6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
262
6.1.1.1 Beskrivelse
Denne pipetteveksler kan hente op til 6 magasiner à 12 pipettegarager. Magasinerne sidder på
en fælles holder. De er centreret med to cylinderstifter og fikseret med klemmer.
6.1.1.2 Tekniske data
6
Pipetteveksler til 12-segment-Collect&Place-hoved
Mål (længde x bredde x højde) 565 x 63 x 78 mm³
Antal magasiner 6 med 12 pipettegarager hver
Pipettetyper 9xx
Pipettevekseltid ca. 2 s pr. pipette
Tryklufttilslutning 0,48 MPa (4,8 bar)
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler
263
6.1.1.3 Position på pipetteveksleren for C&P12-hoved på D1-automaten
Ved placeringssted 2 kan en pipetteveksler installeres til 12-segment-Collect&Place-hovedet
(pos. 1 i Fig. 6.1 - 2
). Dette giver en samlet kapacitet på 6 magasiner med ialt 72 pipettegarager.
6

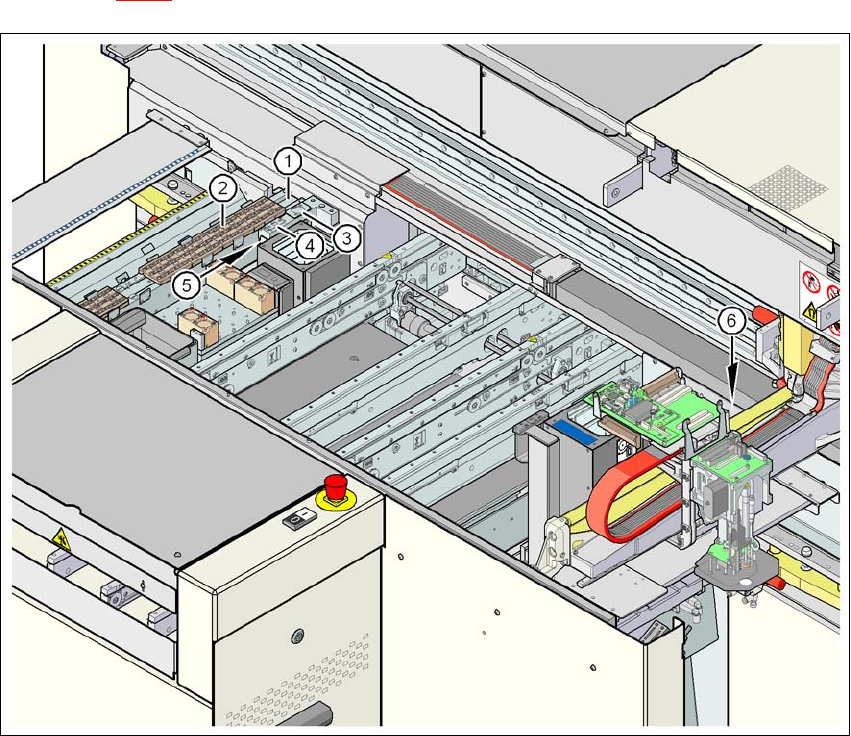

Fig. 6.1 - 2 Position på pipetteveksleren for 12-segment-Collect&Place-hoved på D1-automaten
6
(1) Pipetteveksler
(2) Pipettemagasin
(3) Aftrækningsanordning til pipetter, type 8xx
(4) Aftrækningsanordning til pipetter, type 9xx
(5) Udsmidningsbeholder for pipetter
(6) Udsmidningsbeholder til komponenter
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
264
6.1.1.4 Position af pipettevekslerne for C&P12-hoved på D2-automaten
Ved placeringsstederne 1 og 2 kan der installeres en pipetteveksler til 12-segment-Collect&Place-
hovedet (pos. 1 i Fig. 6.1 - 2
). Dette giver en samlet kapacitet på 2 pipettevekslere med 12 maga-
siner og i alt 144 pipettegarager.
6

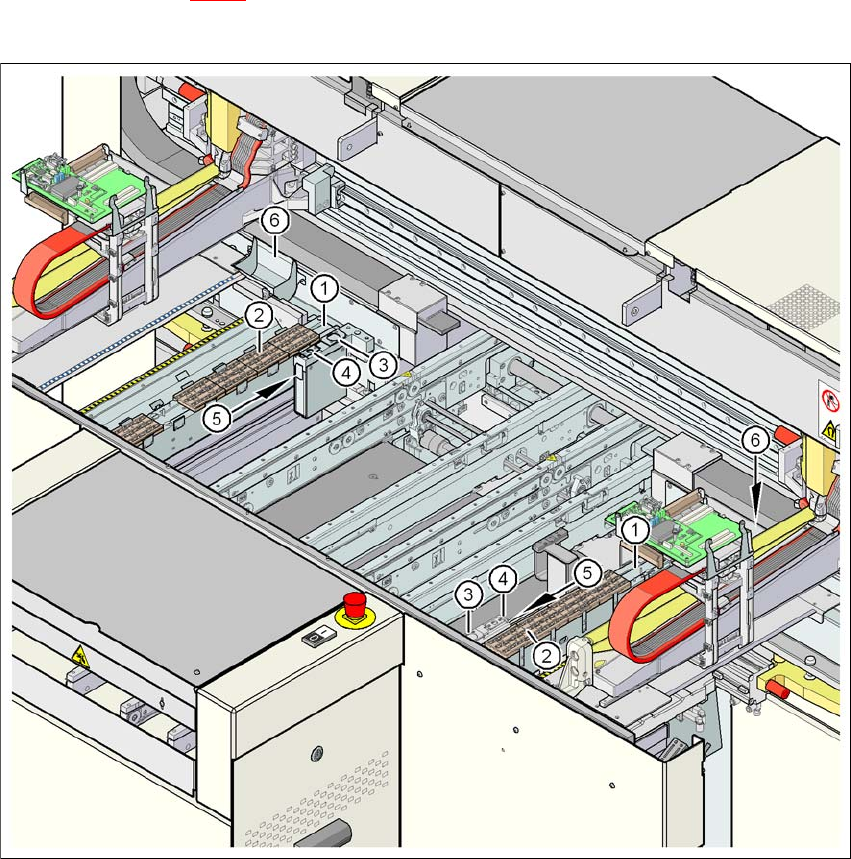

Fig. 6.1 - 3 Position af pipettevekslerne for 12-segment-Collect&Place-hoved på D2-automaten
6
(1) Pipetteveksler
(2) Pipettemagasin
(3) Aftrækningsanordning til pipetter, type 8xx
(4) Aftrækningsanordning til pipetter, type 9xx
(5) Udsmidningsbeholder for pipetter
(6) Udsmidningsbeholder til komponenter
