Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler 265 6.1.1.5 Montering Pipettevekslerne (se Fig. 6.1 - 2 , side 263 ) er fa stgjort på tapefør ekanale…
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
264
6.1.1.4 Position af pipettevekslerne for C&P12-hoved på D2-automaten
Ved placeringsstederne 1 og 2 kan der installeres en pipetteveksler til 12-segment-Collect&Place-
hovedet (pos. 1 i Fig. 6.1 - 2
). Dette giver en samlet kapacitet på 2 pipettevekslere med 12 maga-
siner og i alt 144 pipettegarager.
6
Fig. 6.1 - 3 Position af pipettevekslerne for 12-segment-Collect&Place-hoved på D2-automaten
6
(1) Pipetteveksler
(2) Pipettemagasin
(3) Aftrækningsanordning til pipetter, type 8xx
(4) Aftrækningsanordning til pipetter, type 9xx
(5) Udsmidningsbeholder for pipetter
(6) Udsmidningsbeholder til komponenter
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler
265
6.1.1.5 Montering
Pipettevekslerne (se Fig. 6.1 - 2, side 263 ) er fastgjort på tapeførekanalen.
6

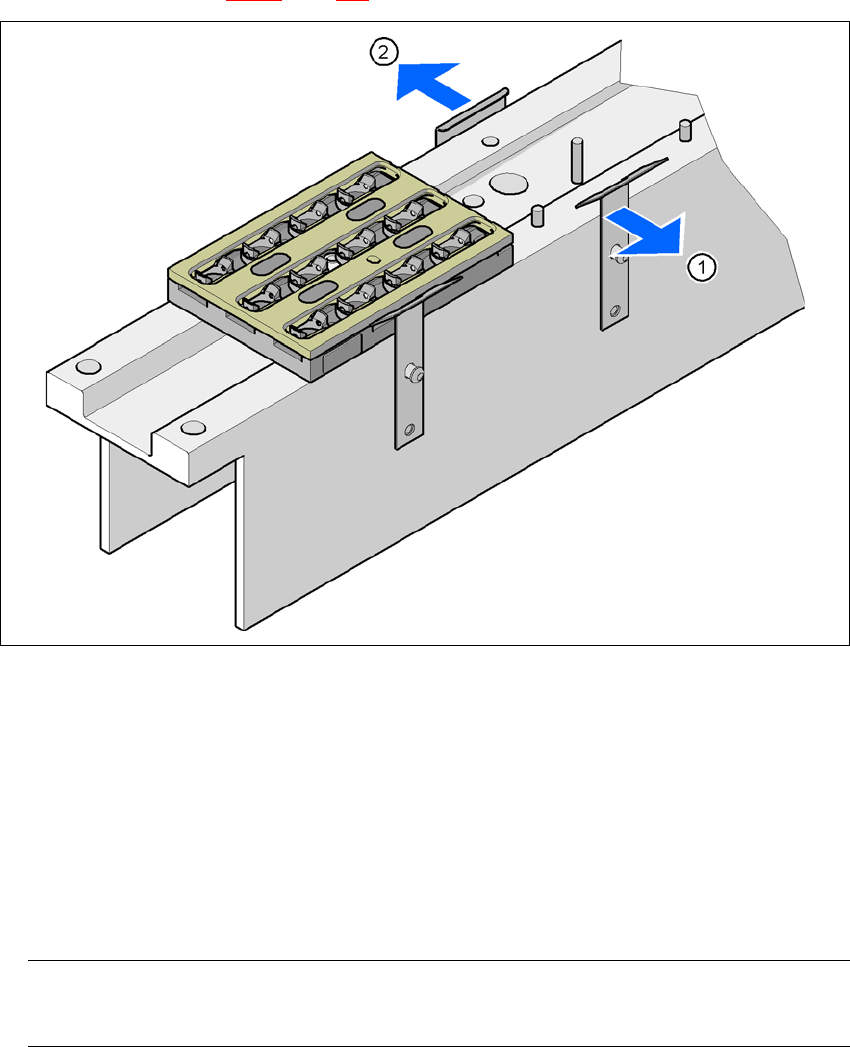

Fig. 6.1 - 4 Monteringsposition
(1) Fjederkrog peger hen imod operatør
(2) Holdeklemme peger hen imod PCB-transport
→ Indstil pipetteveksleren på en sådan måde, at de bevægelige fjederkroge altid peger hen
imod operatøren, holdeklemmerne altid hen imod PCB-transporten.
6.1.1.6 Betjeningsforskrifter
→ Fyld et magasin første gang med en bestemt pipettetype og mærk det med en etiket.
HENVISNING 6
Fyld magasinerne op uden for maskinen og skift altid kun hele magasiner. 6
→ Åben låsepladen og stik pipetterne ind i pipettegaragerne.
→ Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
266
VÆR FORSIGTIG 6
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet lagt
tilbage i deres magasiner. 6
→ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
HENVISNING 6
→ Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer.
→ Sørg desuden for, at komponenter ikke falder ned på frie placeringssteder til feedermoduler.
Komponenterne hæfter på magnetlisten. Feedermoduler, der er anbragt forkert på kompo-
nentbordet, kan føre til driftsstop. Rengør derfor magasinerne og de frie placeringssteder
med regelmæssige mellemrum.
