Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler 267 6.1.1.7 Udskif tning af magasin → Magasinet fjernes ved at trykke fjede rkrogen (pos. 1 i Fig. 6.…
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
266
VÆR FORSIGTIG 6
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet lagt
tilbage i deres magasiner. 6
→ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
HENVISNING 6
→ Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer.
→ Sørg desuden for, at komponenter ikke falder ned på frie placeringssteder til feedermoduler.
Komponenterne hæfter på magnetlisten. Feedermoduler, der er anbragt forkert på kompo-
nentbordet, kan føre til driftsstop. Rengør derfor magasinerne og de frie placeringssteder
med regelmæssige mellemrum.
6
6
6
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler
267
6.1.1.7 Udskiftning af magasin
→ Magasinet fjernes ved at trykke fjederkrogen (pos. 1 i Fig. 6.1 - 5, side 267) væk fra magasi-
net. Løft magasinet ud af holderen.
6
Fig. 6.1 - 5 Udskiftning af magasin
(1) Fjederkrog
(2) Holdeklemme
(3) Centreringsboring
(4) Aflangt hul
(5) Cylinderstift til skubbemekanisme
(6) Boring til cylinderstift til skubbemekanisme
(A) Tryk fjederkrog væk fra magasin
6
6
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
268
HENVISNING 6
Overhold følgende punkter, når magasinet sættes i:
→ Centreringsstifterne glider ind i centreringsboringen (pos. 3 i Fig. 6.1 - 5
, side 267) og ind i
det aflange hul (pos. 4 i Fig. 6.1 - 5
, side 267).
→ Skubbemekanismens cylinderstift (pos. 5 i Fig. 6.1 - 5
, side 267) glider ind i boringen (pos. 6
i Fig. 6.1 - 5, side 267) på magasinet.
→ Anbring først magasinet med pipettenummereringen 1, 2, 3 og 4 på holderen. Holdeklemmen
(pos. 2 i Fig. 6.1 - 5
, side 267) skal glide ned i spalten på magasinet.
→ Tryk fjederkrogen væk fra magasinet (pos. A i Fig. 6.1 - 5
, side 267).
→ Tryk magasinet plant på holderen og slip fjederkrogen (pos. 1 i Fig. 6.1 - 5
, side 267). Fjeder-
krogen skal falde i hak.
6.1.1.8 Registrering af position
Hvert magasin på pipetteveksleren har et positionsmærke for registrering af positionen.
6

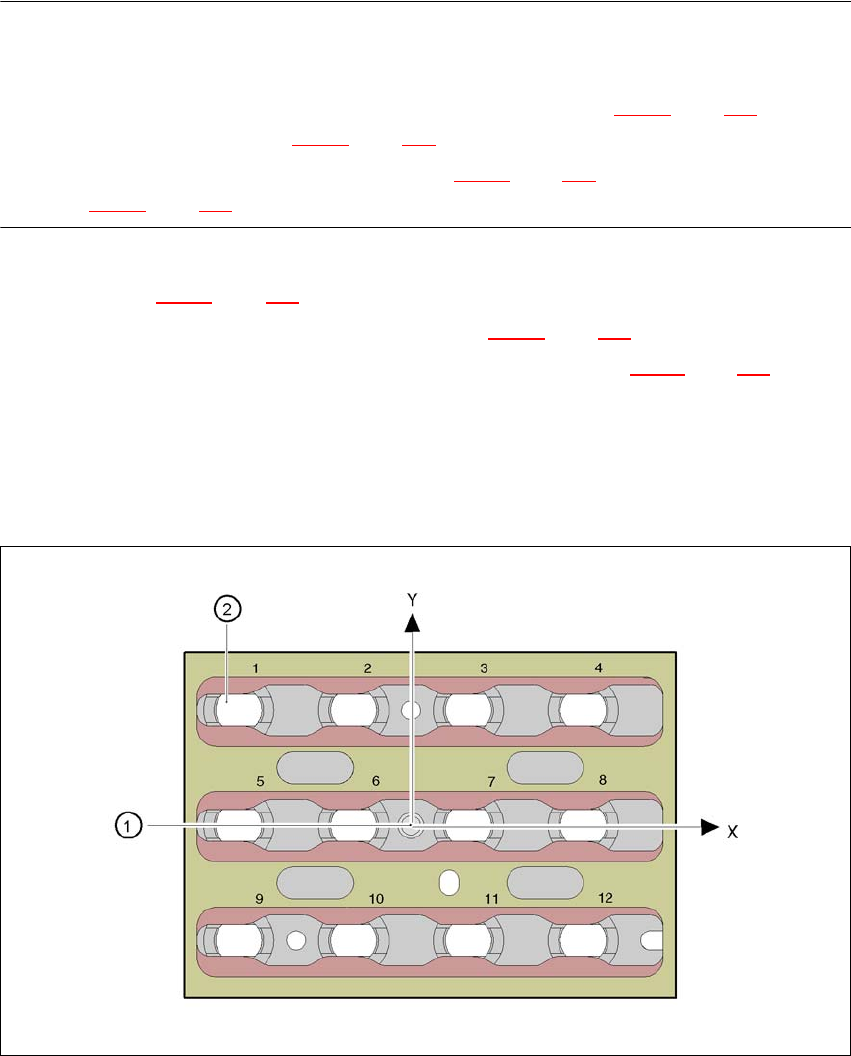

Fig. 6.1 - 6 Pipetteveksler - Registrering af position
(1) Positionsmærke
(2) Pipetternes position i magasinet i forhold til positionsmærket
