6.1.2.2 Tekniske data
6
6.1.2.3 Position af pipettevekslerne for C&P6-hoved
D1-bestykningsautomat 6
Ved placeringssted 2 kan en pipetteveksler installeres til 6-segment-Collect&Place-hovedet. Den
monteres i stedet for pipetteveksleren til 12-segment Collect&Place-hovedet (pos. 1 i Fig. 6.1 - 2
,
side 263
). Dette giver en samlet kapacitet på 4 magasiner med ialt 24 pipettegarager.
D2-bestykningsautomat 6
Ved placeringsstederne 1 og 2 kan der installeres en pipetteveksler til 6-segment-Collect&Place-
hovedet. Den monteres i stedet for pipetteveksleren til 12-segment Collect&Place-hovedet (pos.
1 i Fig. 6.1 - 3
, side 264). Dette giver en samlet kapacitet på 2 pipettevekslere med 8 magasiner
og i alt 48 pipettegarager.
Pipetteveksler til 6-segment-Collect&Place-hoved
Mål (længde x bredde x højde) 565 x 69 x 87 mm³
Antal magasiner 4 med 6 pipettegarager hver
Pipettetyper 8xx, 9xx
Pipettevekseltid ca. 2 s pr. pipette
Tryklufttilslutning 0,48 MPa (4,8 bar)
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler
271
6.1.2.4 Montering
Pipettevekslerne er fastgjort på tapeførekanalen (se Fig. 6.1 - 2 og 6.1 - 3, fra side 263).
→ Indstil pipetteveksleren på en sådan måde, at de bevægelige fjederkroge altid peger hen
imod operatøren, holdeklemmerne altid hen imod PCB-transporten.
6

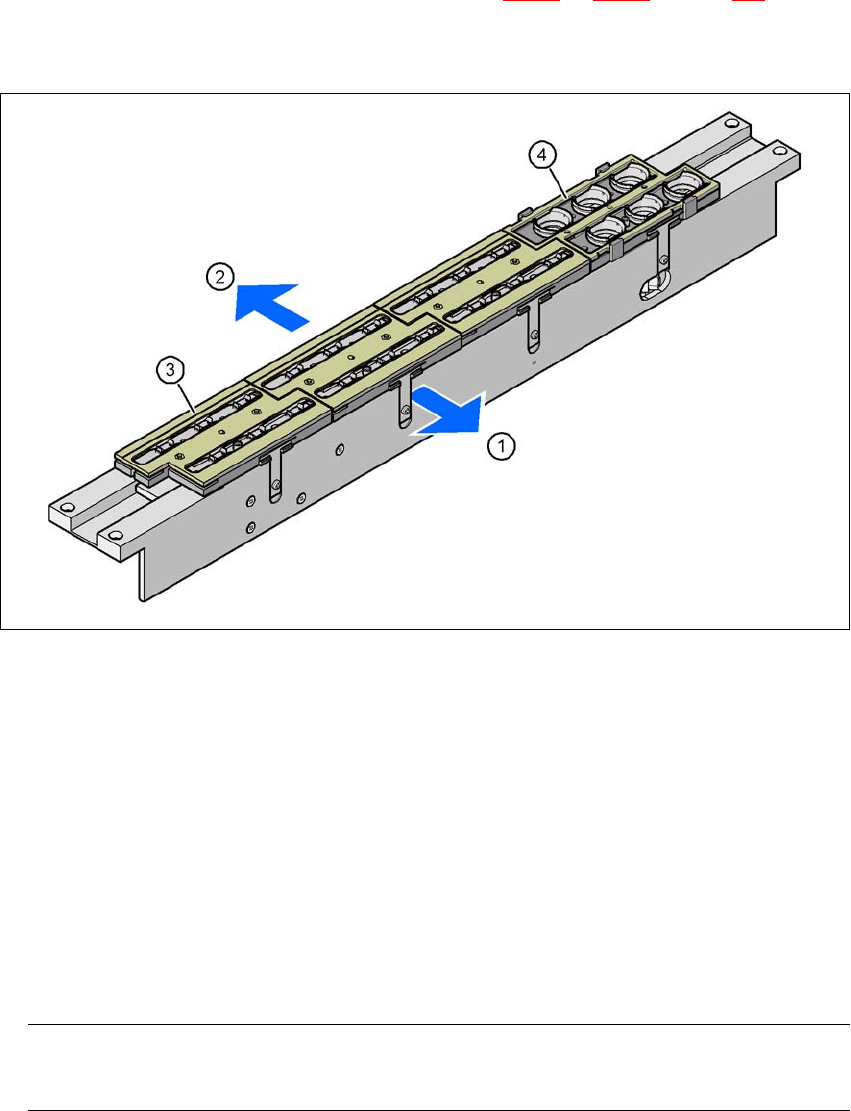

Fig. 6.1 - 8 Monteringspositioner
(1) Fjederkrog peger hen imod operatør
(2) Holdeklemme peger hen imod PCB-transport
(3) Magasin til pipetter af typen 8xx
(4) Magasin til pipetter af typen 9xx
6.1.2.5 Betjeningsforskrifter
→ Inden for en pipettefamilie kan De fylde magasinerne op med forskellige pipettetyper: 8'er-
magasiner f.eks. med pipettetyperne 821, 822, 823, 9er-magasinerne med typerne 911, 914
etc.
HENVISNING 6
Fyld magasinerne op uden for maskinen og skift altid kun hele magasiner. 6
→ Åben låsepladen og stik pipetterne ind i pipettegaragerne.
→ Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
272
VÆR FORSIGTIG 6
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet lagt
tilbage i deres magasiner. 6
→ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
HENVISNING 6
→ Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer.
→ Sørg desuden for, at komponenter ikke falder ned på frie placeringssteder til feedermoduler.
Komponenterne hæfter på magnetlisten. Feedermoduler, der er anbragt forkert på kompo-
nentbordet, kan føre til driftsstop. Rengør derfor magasinerne og de frie placeringssteder
med regelmæssige mellemrum.
