Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler 273 6.1.2.6 Udskif tning af magasin → Magasinet fjerne s ved at trykke fjederkrogen (p os. 1) væk fra…
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
272
VÆR FORSIGTIG 6
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet lagt
tilbage i deres magasiner. 6
→ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
HENVISNING 6
→ Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer.
→ Sørg desuden for, at komponenter ikke falder ned på frie placeringssteder til feedermoduler.
Komponenterne hæfter på magnetlisten. Feedermoduler, der er anbragt forkert på kompo-
nentbordet, kan føre til driftsstop. Rengør derfor magasinerne og de frie placeringssteder
med regelmæssige mellemrum.
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler
273
6.1.2.6 Udskiftning af magasin
→ Magasinet fjernes ved at trykke fjederkrogen (pos. 1) væk fra magasinet og løfte magasinet
ud af holderen.
6
Fig. 6.1 - 9 Udskiftning af magasin
(1) Fjederkrog
(2) Holdeklemme
(3) Centreringsboring
(4) Aflangt hul
(A) Tryk fjederkrog væk fra magasin
HENVISNING
Magasinet skal anbringes på en sådan måde, at centreringsstifterne glider ned i centreringsborin-
gen (pos. 3 i Fig. 6.1 - 9 og det aflange hul (pos. 4 i Fig. 6.1 - 9). 6
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
274
→ Anbring først magasinet med centreringsboringen (pos. 3 i Fig. 6.1 - 9) og det aflange hul
(pos. 4 i Fig. 6.1 - 9
) på holderen. De to nopper på magasinet skal glide ned i holdeklemmen
(pos. 2 i Fig. 6.1 - 9
).
→ Tryk fjederkrogen væk fra magasinet.
→ Tryk magasinet lige ned på holderen og slip fjederkrogen. Fjederkrogen skal falde i hak.
6.1.2.7 Registrering af position
Hvert magasin på pipetteveksleren har et positionsmærke for registrering af positionen.
6

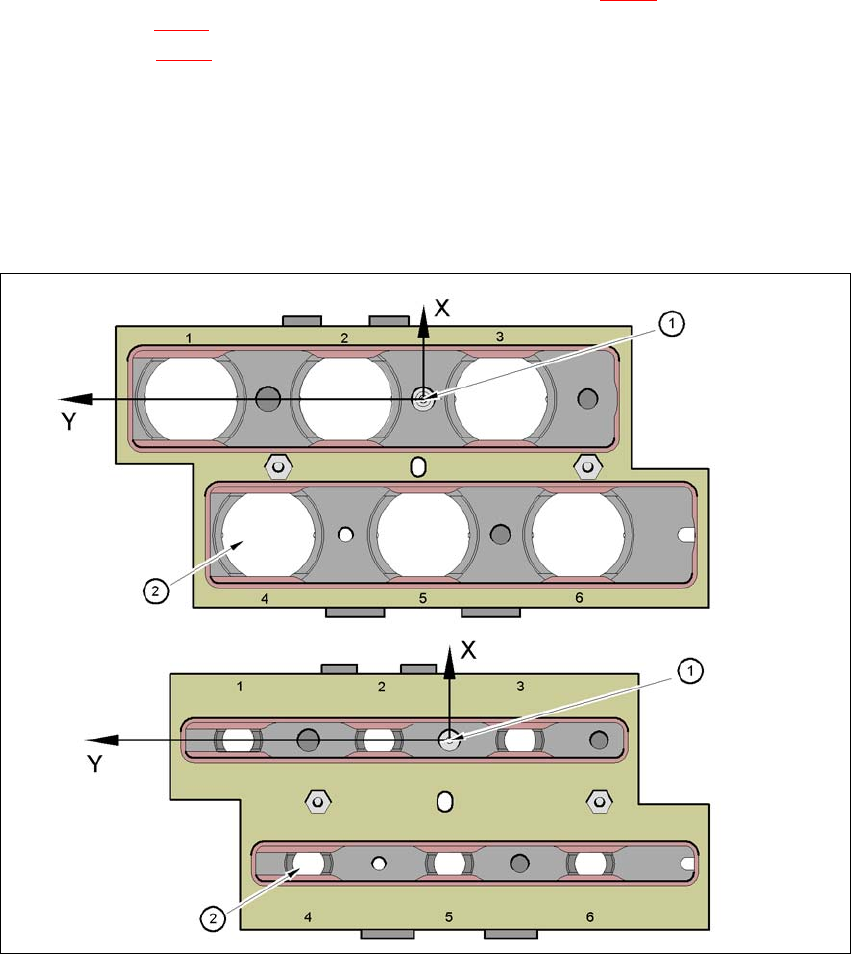

Fig. 6.1 - 10 Pipetteveksler - Registrering af position
(1) Positionsmærke
(2) Pipetternes position i magasinet i forhold til positionsmærket
