Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler
275
6.1.3 Pipetteveksler til SIPLACE Pick&Place-hoved
Artikel-nr. 00119817-xx Pipetteveksler P&P, D1
Artikel-nr. 03048676-xx Magasin til 2 pipetter
Artikel-nr. 03048639-xx Magasin til 1 pipette
6.1.3.1 Beskrivelse
Denne pipetteveksler kan rumme op til 10 pipettemagasiner. Der kan vælges mellem to magasin-
typer: standardmagasiner og magasiner til specialpipetter eller gribere. Magasinerne sidder på en
fælles holder. De er centreret med to cylinderstifter og fastgjort med to skruer med nedsænket ho-
ved.
Standardkonfiguration: 2 magasiner til to pipetter hver
1 magasin til specialpipette eller griber
6
Fig. 6.1 - 11 Pipetteveksler til SIPLACE P&P-hoved
(1) Holder
(2) Magasin til 2 pipetter
(3) Magasin til specialpipetter eller gribere
6
6
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
276
ADVARSEL 6
Installér kun den tilhørende pipetteveksler til hvert bestykningshoved. Ved blandede konfiguratio-
ner er der fare for hovedcrash!
6.1.3.2 Tekniske data
6
6
6
6
6
6
6
6.1.3.3 Position på pipetteveksleren for Pick&Place-hoved på D1-automaten
På D1-automaten kan der ved placeringssted 2 installeres en pipetteveksler til Pick&Place-hove-
det. På holderen kan der monteres op til 10 magasiner. Dette giver en samlet kapacitet på maks.
20 pipettegarager.
Pipetteveksler til SIPLACE Pick&Place-hoved
Mål (længde x bredde x højde) 192 x 138 x 314 mm³
Antal pipettegarager 20 til standardpipetter
10 til specialpipetter eller gribere
Pipettetyper 5xx, standard
4xx med adapter
8xx med adapter
9xx med adapter
Pipettevekseltid ca. 2 s pr. pipette
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler
277
6

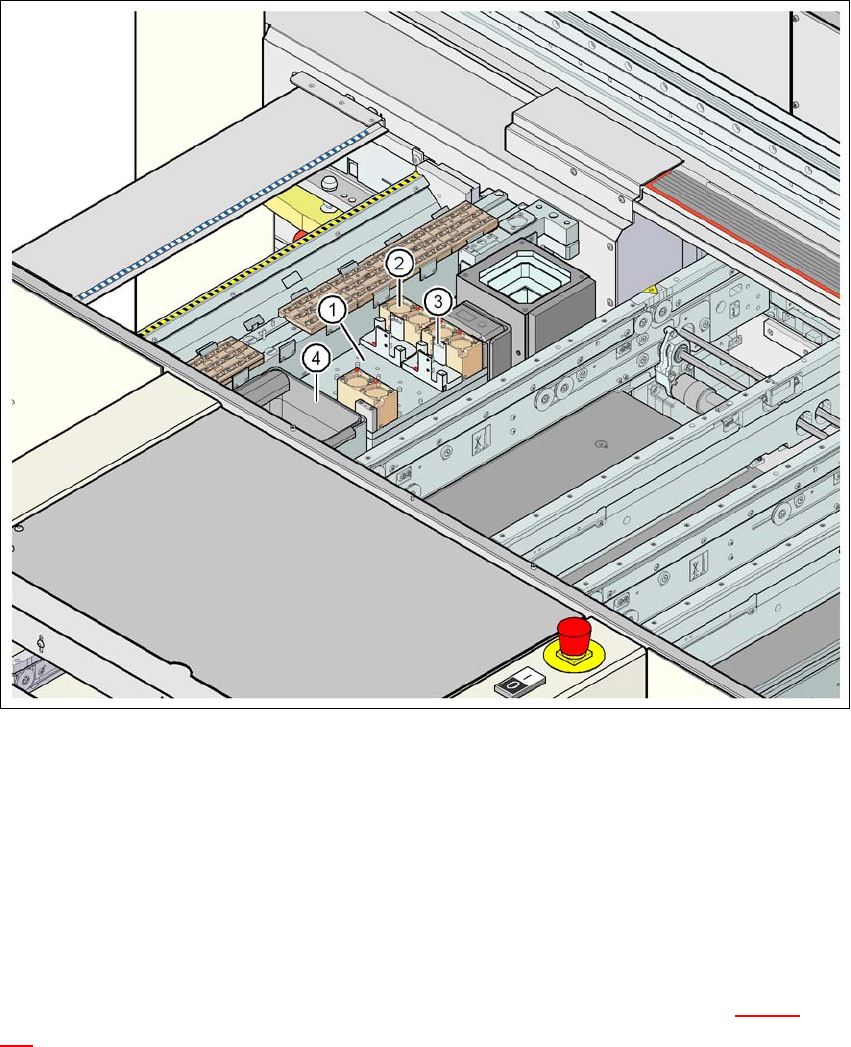

Fig. 6.1 - 12 Position på pipetteveksleren for Pick&Place-hoved på D1-automaten
(1) Pipetteveksler
(2) Standardmagasin
(3) Magasin til specialpipetter eller gribere
(4) Komponent-udsmidningsbeholder
6
6.1.3.4 Montering
Pipetteveksleren er fastgjort ved placeringssted 2 på maskinens ramme (pos. 1 i Fig. 6.1 - 12, side
277
).
6.1.3.5 Gribere og specialpipetter
SIPLACE-automater forarbejder ikke kun standard-SMT-spektret, men også komponenter i gen-
nemstikningsmonteringsteknik (Through Hole Technology) og OSC-komponenter (Odd Shaped
Components). Parallelt hermed udvikler SIPLACE EA kontinuerligt specialpipetter og gribere.
