Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler 277 6 Fig. 6.1 - 12 Position på pipetteveksler en for Pick&Place-hoved på D1-automaten (1) Pipett…
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
276
ADVARSEL 6
Installér kun den tilhørende pipetteveksler til hvert bestykningshoved. Ved blandede konfiguratio-
ner er der fare for hovedcrash!
6.1.3.2 Tekniske data
6
6
6
6
6
6
6
6.1.3.3 Position på pipetteveksleren for Pick&Place-hoved på D1-automaten
På D1-automaten kan der ved placeringssted 2 installeres en pipetteveksler til Pick&Place-hove-
det. På holderen kan der monteres op til 10 magasiner. Dette giver en samlet kapacitet på maks.
20 pipettegarager.
Pipetteveksler til SIPLACE Pick&Place-hoved
Mål (længde x bredde x højde) 192 x 138 x 314 mm³
Antal pipettegarager 20 til standardpipetter
10 til specialpipetter eller gribere
Pipettetyper 5xx, standard
4xx med adapter
8xx med adapter
9xx med adapter
Pipettevekseltid ca. 2 s pr. pipette
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.1 Pipetteveksler
277
6
Fig. 6.1 - 12 Position på pipetteveksleren for Pick&Place-hoved på D1-automaten
(1) Pipetteveksler
(2) Standardmagasin
(3) Magasin til specialpipetter eller gribere
(4) Komponent-udsmidningsbeholder
6
6.1.3.4 Montering
Pipetteveksleren er fastgjort ved placeringssted 2 på maskinens ramme (pos. 1 i Fig. 6.1 - 12, side
277
).
6.1.3.5 Gribere og specialpipetter
SIPLACE-automater forarbejder ikke kun standard-SMT-spektret, men også komponenter i gen-
nemstikningsmonteringsteknik (Through Hole Technology) og OSC-komponenter (Odd Shaped
Components). Parallelt hermed udvikler SIPLACE EA kontinuerligt specialpipetter og gribere.
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.1 Pipetteveksler Fra softwareversion SR.605.xx Udgave 07/2008 DK
278
Specialpipetter tilbydes til alle bestykningshoveder, så bestykningsordrene kan køres i gennem
med maks. hastighed, præcision og fleksibilitet. Brug af automatiske pipettevekslere reducerer
desuden klargøringstiderne, der er forbundet med et produktskift.
Til Pick&Place-hovederne tilbyder SIPLACE EA mekaniske gribere. Komponenter, hvis overflade
ikke er egnet til opsugning via pipetter, hentes af mekaniske gribere og bestykkes. Der findes to
typer gribere, der kan inddeles i to grupper, afhængigt af funktionen:
– Gribere, der tager fat i komponentens udvendige kanter og
– Gribere, der tager fat i komponentens indvendige kant.
Informationer vedr. specialpipetter og gribere fås hos SIPLACE EA. Mht. fremstilling af special-
magasiner og gribere bedes De ligeledes kontakte SIPLACE EA.
6.1.3.6 Komponent-udsmidningsbeholder
Til SIPLACE Pick&Place-hovedet kan der installeres en komponent-udsmidningsbeholder (pos. 4
i Fig. 6.1 - 12
, side 277). Den er positioneret ved siden af pipetteveksleren ved placeringssted 2
på D1-automaten.
6

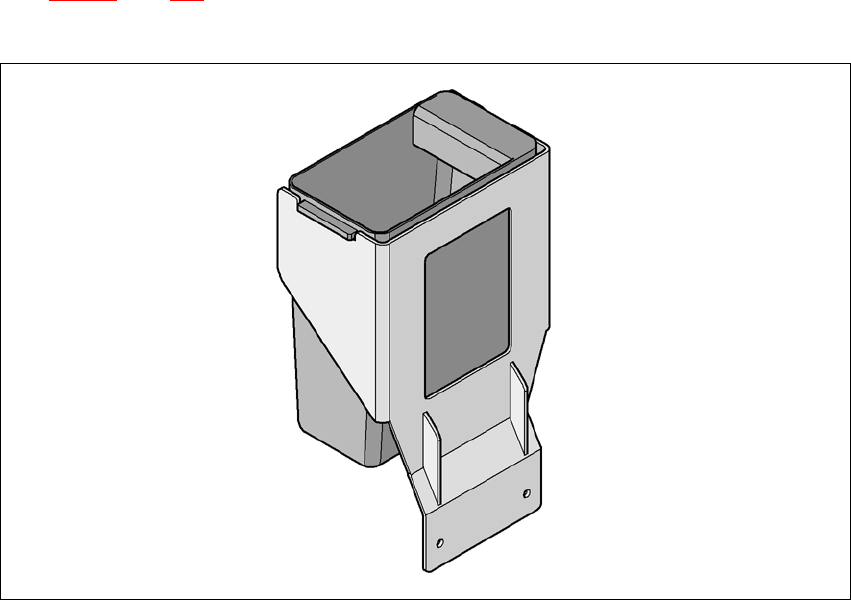

Fig. 6.1 - 13 Komponent-udsmidningsbeholder
