6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2 6.2 Waffle Pack Changer (WPC) Fra softwareversion SR.605.xx Udgave 07/2008 DK 282 6.2.5 D1-automatens mål med WPC 6 Fig. 6.2 - 1 D1-automatens mål med WPC
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.2 Waffle Pack Changer (WPC)
281
6.2.3.3 Tilladte påvirkninger miljø
6.2.4 Installationshenvisninger til WPC
WPC kan køres hen til D1-automaten på den højre side af automaten, ved placeringssted 1. In-
stallér hertil klargøringsmodulet ved placeringssted 1. Herefter køres WPC hen til automaten. An-
vendes WPC et andet sted, kan det placeringssted, der er blevet frit, igen udstyres med en
komponentvogn.
Rumtemperatur Mellem 15°C og 35°C
Luftfugtighed 30 - 90% ved 20°C
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.2 Waffle Pack Changer (WPC) Fra softwareversion SR.605.xx Udgave 07/2008 DK
282
6.2.5 D1-automatens mål med WPC
6

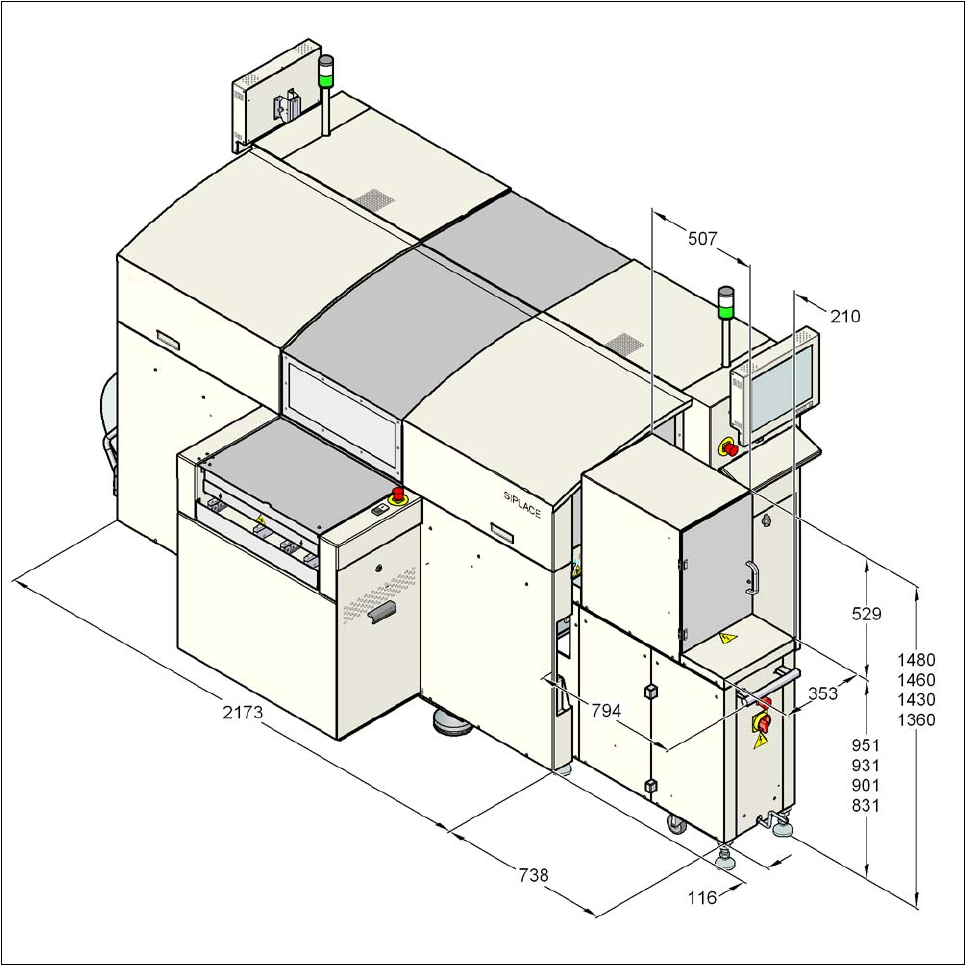

Fig. 6.2 - 1 D1-automatens mål med WPC
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.2 Waffle Pack Changer (WPC)
283
6.2.6 Betjeningselementer
6

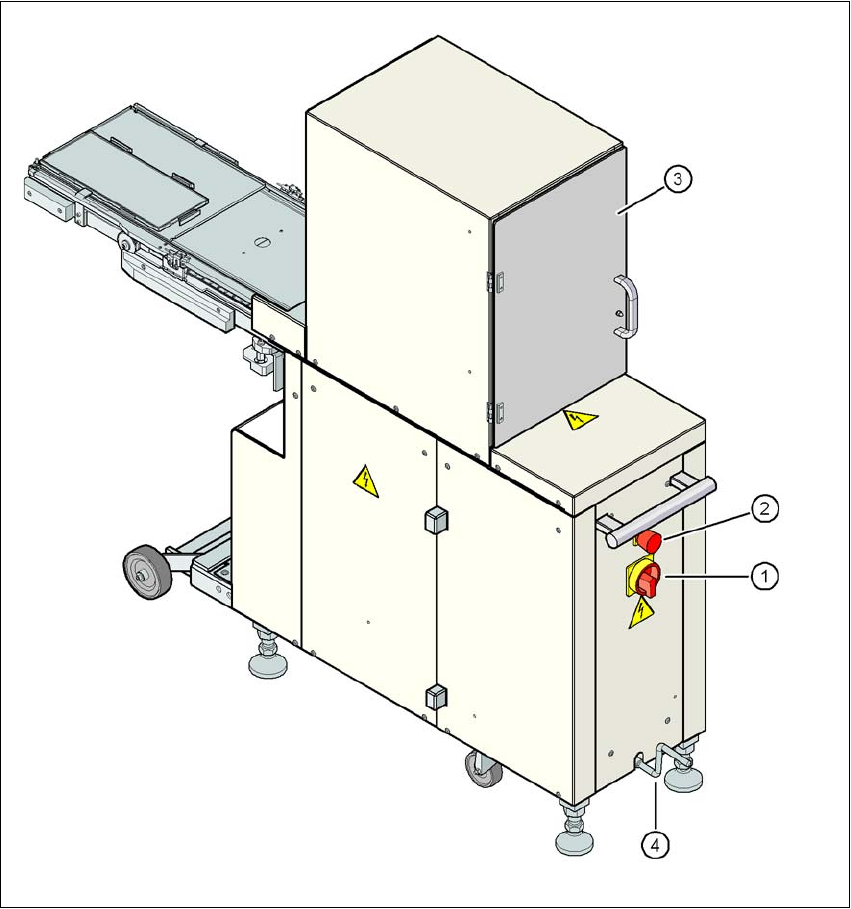

Fig. 6.2 - 2 WPC - betjeningselementer
(1) Hovedafbryder
(2) NØD-STOP trykknap
(3) Magasinbeholder
(4) Svingarm til at løfte eller sænke understellet
