6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2 6.4 Printplade-stregkodelæser Fra softwareversion SR.605.xx Udgave 07/2008 DK 288 6.4 Printplade-stregkodelæser 6.4.1 Beskrivelse Artikel-nr . 001 19682-xx 1D-printkort…
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.3 Komponent-kamera til Pick&Place-hoved
287
6.3.2 Komponent-kamera stationær P&P, type 33, 55 x 45, digital
(Fine-Pitch-kamera)
Artikel-nr. 00119818-xx Komponent-kamera stationær, type 33 digital (55 x 45)
6

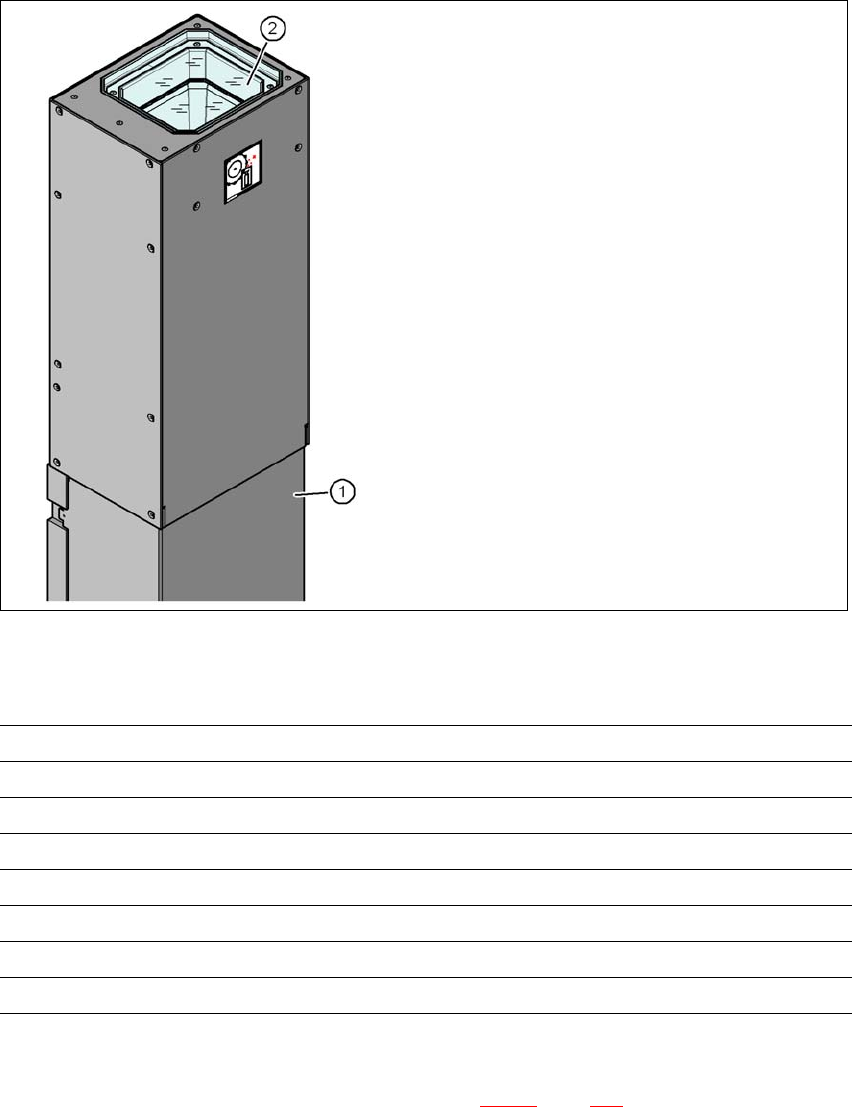

Fig. 6.3 - 3 Komponent-kamera stationær P&P, type 33, 55 x 45, digital (Fine-Pitch-kamera)
6.3.2.1 Tekniske data
6
6.3.2.2 Position
Positionen for Fine-Pitch kameraet, type 33, ses i Fig. 6.3 - 2, side 286.
(1) Kamerahus med integreret kamera og
kameraforstærker
(2) Glasplade - derunder belysnings- og
optikniveauer
Komponent-mål 0,5 x 0,5 mm² til 55 x 45 mm²
Komponent-spektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 x 50 mm²
Belysningsart Reflekteret lys (seks frit programmerbare niveauer)
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.4 Printplade-stregkodelæser Fra softwareversion SR.605.xx Udgave 07/2008 DK
288
6.4 Printplade-stregkodelæser
6.4.1 Beskrivelse
Artikel-nr. 00119682-xx 1D-printkort-stregkodelæser
Artikel-nr. 00119679-xx 2D-printkort-stregkodelæser
Artikel-nr. 00119430-xx Monteringssæt printkort-stregkodelæser
Printplade-stregkodelæseren benyttes til automatisk registrering og dekodering af stregkoder på
printplader. Den sender læseresultatet via en seriel grænseflade hen til transportstyringen og der-
fra via CAN-bussen til maskincontrolleren, hvor resultatet videreforarbejdes.
6
Fig. 6.4 - 1 Printkort-stregkode principdiagram
PCB-stregkodelæserne installeres på inputsiden af bestykningsautomaten til PCB-transporten.
Der kan eftermonteres op til fire apparater pr. automat. Stregkodelæserne monteres på en sådan
måde, at stregkodeetiketterne på over- og undersiden af printpladerne kan indscannes ved dob-
belttransportens to transportspor.
Der tilbydes to former for stregkodelæsere:
– 1D-stregkodelæser
Denne stregkodelæser forarbejder stregkode. 6
– 2D-stregkodelæser
Denne stregkodelæser forarbejder Matrixcode. Matrixcode anvendes især, hvis der er
meget lidt plads til stregkodeetiketterne. Desuden scanner 2D-stregkodelæseren traditi-
onelle stregkoder. 6
Maskinnummer
1
SK-
læser
oppe
Fordeler-
printkort
Transport-
styring,
højre
SK-
læser
nede
2
3
SK-
læser
oppe
Fordeler-
printkort
Transport-
styring,
venstre
SK-
læser
nede
4
Maskin-
kontroller
Computer
Siplace Pro-
computer
LANCAN- busV-24V-24
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.4 Printplade-stregkodelæser
289
6
Fig. 6.4 - 2 1D- og 2D-stregkodelæser
Printplade-stregkodelæserne er fastgjort til den øverste og nederste profilskinne med holdere. De
kan positioneres vilkårligt på profilskinnerne og indstilles i forhold til stregkodeetiketterne. Afhæn-
gigt af stregkodestribernes position kan man med et par enkelte håndgreb montere stregkodelæ-
seren således, at stregkodestriberne kan læses på langs eller på tværs af printpladernes
transportretning.
6.4.2 Tekniske data - 1D-stregkodelæser
6
Laserdiode Rødt lys
Bølgelængde 670 nm
Laserklasse Klasse 2, efter DIN EN 60825-1: 2001
Scanfrekvens 400 ... 1200 Hz
Opløsning 0,15 mm ... 0,5 mm
Koder Kode 39, Kode 128, Kode 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(andre fås på forespørgsel)
Stregkodelængde
Enkelttransport
Dobbelttransport, asynkron
Dobbelttransport, synkron
maks. 40 tegn
maks. 40 tegn
maks. 40 tegn
Optisk visning 4 x LED-funktionsvisning
Akustisk visning Summer
