6.4.5 Advarselsskilt W216 på afdækningskappen på PCB-inputsiden
6
Advarselsskilt W216 "Laserklasse 2" på afdækningen på PCB-inputsiden,
artikel-nr. 03010316-01 (antal pr. automat: 1)
HENVISNING 6
Installeres en PCB-stregkodelæser på automaten, skal man huske at anbringe laseradvarsels-
skiltet W206, som fås som eftermonteringssæt, på afdækningskappen på PCB-inputsiden.
6
6.4.6 Positionering af stregkode-etiketter på printpladen
HENVISNING
Indskrænkninger for printplader længere end 430 mm
6.4.6.1 Positionering langs med PCB-længdesiden -
Læsestråle på tværs af transportretningen
6
Fig. 6.4 - 4 Positionering langs med PCB-længdesiden - læsestråle på tværs af transportretningen
6
6
6
6
6
6
LASERSTRÅLING!
Kig ikke ind i strålen
Laserklasse 2
printkort-stregkodelæser Q [mm]
2D oppe 390
1D oppe 390
2D nede 430
1D nede 430
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.4 Printplade-stregkodelæser
293
6.4.6.2 Positionering langs med PCB-længdesiden -
Læsestråle på langs af transportretningen
6
Fig. 6.4 - 5 Positionering langs med PCB-længdesiden - Læsestråle på langs af transportretningen
6.4.6.3 Printpladens fremspring ud over maskinen ved dobbelttransport
6
Fig. 6.4 - 6 Printpladens fremspring ud over maskinen ved dobbelttransport
Printkort-stregkodelæser L [mm]
1D oppe 320 - 350
1D nede 380 - 410
Printkort-stregkodelæser Fremspring [mm]
2D oppe ved dobbelttransport 17
Inputside på den efterfølgende maskine
Outputside på den foregående maskine
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.4 Printplade-stregkodelæser Fra softwareversion SR.605.xx Udgave 07/2008 DK
294
6.4.6.4 Positionering langs med PCB-bredden -
Læsestråle på tværs af transportretningen
6

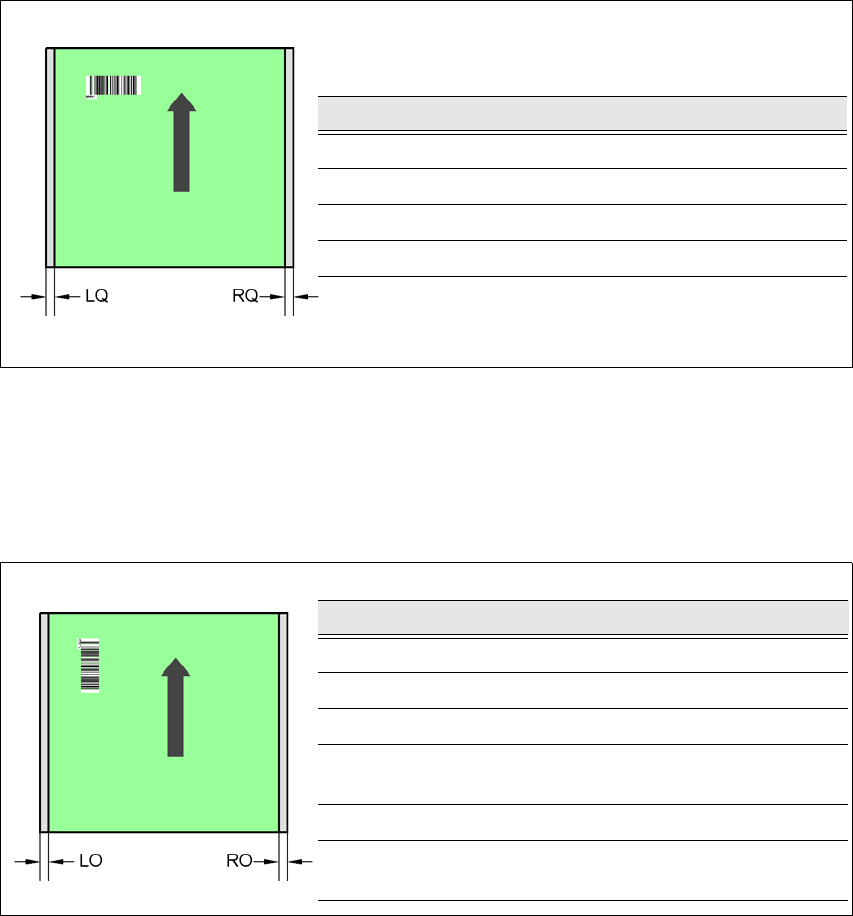

Fig. 6.4 - 7 Positionering langs med PCB-bredden - læsestråle på tværs af transportretningen
6.4.6.5 Positionering langs med PCB-bredden -
Læsestråle langs med transportretningen, PCB-stregkodelæser 1D oppe
6
Fig. 6.4 - 8 Positionering langs med PCB-bredden - læsestråle langs med transportretningen
PCB-stregkodelæser 1D oppe
Printkort-stregkodelæser LQ [mm] RQ [mm]
2D oppe 3 3
1D oppe 3 3
2D nede 5 5
1D nede 5 5
PCB-mål/transport LO [mm] RO [mm]
460 mm / ET 3 20
508 mm / ET 3 44
216 mm / DT1 3 24
242 mm / DT1
430 mm / FE1
358
216 mm / DT2 3 3
242 mm / DT2
430 mm / FE2
33
