Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.9 Magnetstiftunderstøtning
299
6.9 Magnetstiftunderstøtning
Artikel-nr. 00119680-xx Magnetstiftunderstøtning
Brede printplader har tendens til at fjedre igennem under bestykningen, hvilket kan medføre, at
komponenterne evt. ikke mere kan bestykkes med den ønskede nøjagtighed. Også meget bøjede
printplader påvirker bestykningsnøjagtigheden. Dette problem kan nemt afhjælpes ved at placere
magnetstiftunderstøtninger på løftebordet.
6

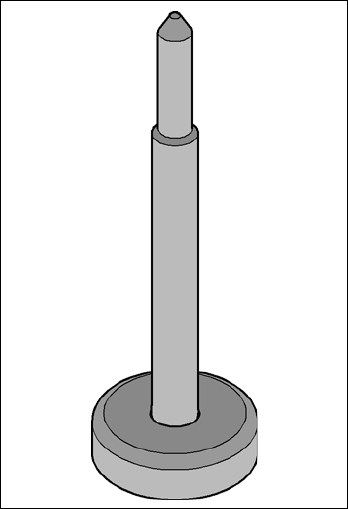

Fig. 6.9 - 1 Magnetstiftunterstøtning
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.10 Feedermodul-afdækningsklap Fra softwareversion SR.605.xx Udgave 07/2008 DK
300
6.10 Feedermodul-afdækningsklap
Artikel-nr. 00119810-xx Feedermodul-afdækningsklap, placeringssted 1 og 2, D1
Artikel-nr. 00119811-xx Feedermodul-afdækningsklap, placeringssted 2, D1
Artikel-nr. 00119812-xx Feedermodul-afdækningsklap, placeringssted 1, D1
Artikel-nr. 00119854-xx Feedermodul-afdækningsklap, placeringssted 1, D2
Artikel-nr. 00119855-xx Feedermodul-afdækningsklap, placeringssted 1 og 2, D2
Artikel-nr. 00119856-xx Feedermodul-afdækningsklap, placeringssted 2, D2
6
Feedermodul-afdækningsklappen installeres over komponentfødeområdet. Den skal forhindre et
hovedcrash med en højtstående trykker på et feedermodul, der ikke er blevet trykket rigtigt på
plads. Desuden kan det med feedermodul-afdækningsklappen udelukkes, at frontsiden på feeder-
moduler rager ind i bestykningshovedets bevægelsesområde som følge af forkert betjening.
Derudover forhindres et hovedcrash ved en komponentveksel, når bestykningshovedet står over
feedermodulerne. Komponentbordet kan først løftes med trykknappen, når bestykningshovedet
findes uden for feedermodulerne, og afdækningsklappen kan lægges om.
6
Fig. 6.10 - 1 Feedermodul-afdækningsklap
(1) Feedermodul-afdækningsklap
(2) Mekanisk lås
(3) Kontakt til NØD-STOP-kreds
Kontakten til feedermodul-afdækningsklappen slibes ind i NØD-STOP-kredsen. Feedermodul-af-
dækningsklappen skal låses mekanisk. Her lukker kontakten for den åbnede NØD-STOP-kreds.
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.11 Komponentsensor til C&P12-hoved
301
6.11 Komponentsensor til C&P12-hoved
Artikel-nr. 00118021-xx Komponentsensor til 12-segment-C&P-hoved
6
Fig. 6.11 - 1 12-segment-Collect&Place-hoved med komponentsensor
(1) 12-segment-Collect&Place-hoved
(2) Komponentsensor
