6.10 Feedermodul-afdækningsklap
Artikel-nr. 00119810-xx Feedermodul-afdækningsklap, placeringssted 1 og 2, D1
Artikel-nr. 00119811-xx Feedermodul-afdækningsklap, placeringssted 2, D1
Artikel-nr. 00119812-xx Feedermodul-afdækningsklap, placeringssted 1, D1
Artikel-nr. 00119854-xx Feedermodul-afdækningsklap, placeringssted 1, D2
Artikel-nr. 00119855-xx Feedermodul-afdækningsklap, placeringssted 1 og 2, D2
Artikel-nr. 00119856-xx Feedermodul-afdækningsklap, placeringssted 2, D2
6
Feedermodul-afdækningsklappen installeres over komponentfødeområdet. Den skal forhindre et
hovedcrash med en højtstående trykker på et feedermodul, der ikke er blevet trykket rigtigt på
plads. Desuden kan det med feedermodul-afdækningsklappen udelukkes, at frontsiden på feeder-
moduler rager ind i bestykningshovedets bevægelsesområde som følge af forkert betjening.
Derudover forhindres et hovedcrash ved en komponentveksel, når bestykningshovedet står over
feedermodulerne. Komponentbordet kan først løftes med trykknappen, når bestykningshovedet
findes uden for feedermodulerne, og afdækningsklappen kan lægges om.
6

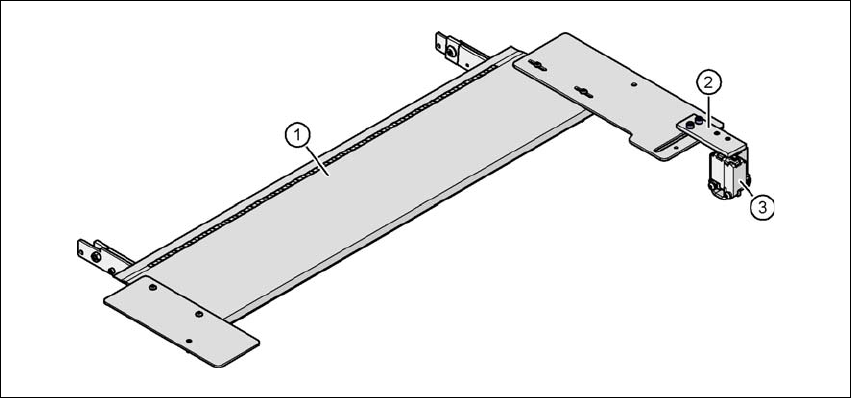

Fig. 6.10 - 1 Feedermodul-afdækningsklap
(1) Feedermodul-afdækningsklap
(2) Mekanisk lås
(3) Kontakt til NØD-STOP-kreds
Kontakten til feedermodul-afdækningsklappen slibes ind i NØD-STOP-kredsen. Feedermodul-af-
dækningsklappen skal låses mekanisk. Her lukker kontakten for den åbnede NØD-STOP-kreds.
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.11 Komponentsensor til C&P12-hoved
301
6.11 Komponentsensor til C&P12-hoved
Artikel-nr. 00118021-xx Komponentsensor til 12-segment-C&P-hoved
6

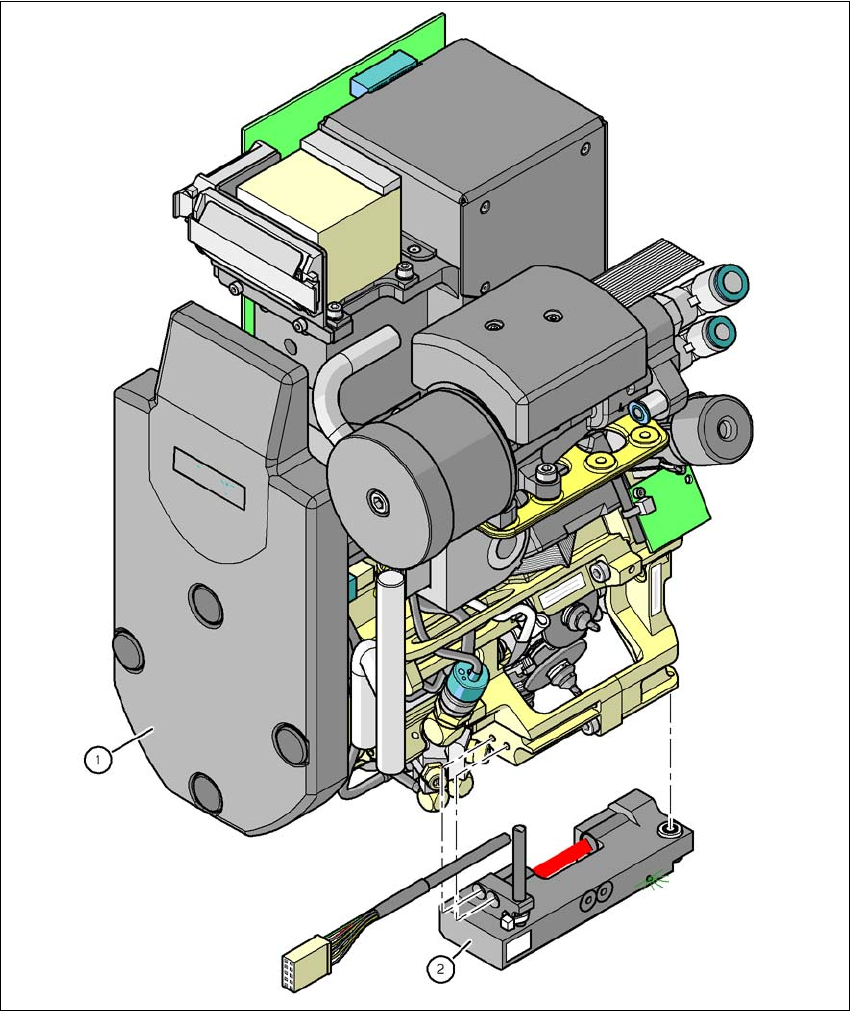

Fig. 6.11 - 1 12-segment-Collect&Place-hoved med komponentsensor
(1) 12-segment-Collect&Place-hoved
(2) Komponentsensor
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.11 Komponentsensor til C&P12-hoved Fra softwareversion SR.605.xx Udgave 07/2008 DK
302
6.11.1 Beskrivelse
Komponentsensoren fastgøres på undersiden af huset til 12-segment-Collect&Place-hovedet (se
Fig. 6.11 - 1
, side 301). Den scanner omridset af en komponent og kontrollerer, om en komponent
findes på pipetten. Samtidigt bestemmes komponentens højde. På basis af disse data er det mu-
ligt at finde frem til, om komponenten hæfter i normal position eller på højkant ved pipetten. Det
er muligt at kontrollere komponenters højde, hvis højde ligger mellem 0,1 mm og 4 mm. Ved større
komponenter kontrolleres det kun, om komponenten findes ved pipetten.
Komponentsensoren konfigureres i husform-editoren på SIPLACE Pro-computeren.
Alle pipetterne, også specialpipetter, kan scannes med komponentsensoren.
6.11.2 Målebetingelser
Følgende to betingelser skal være opfyldt for at få en gyldig måling:
– Den tomme pipettespids skal være ramt af lysstrålen under kalibreringsprocessen.
– Pipettespidsen skal sammen med komponenten befinde sig inden for lysstrålen.
– Minimal pipettelængde 13 mm.
– Pipettelængde + komponent-højde + tolerance < 17 mm
Overholdes disse målebetingelser, kan man bestemme tilstedeværelsen eller den manglende til-
stedeværelse af en komponent eller komponent-højden. Den minimale højdedifference er
100 μm.
6

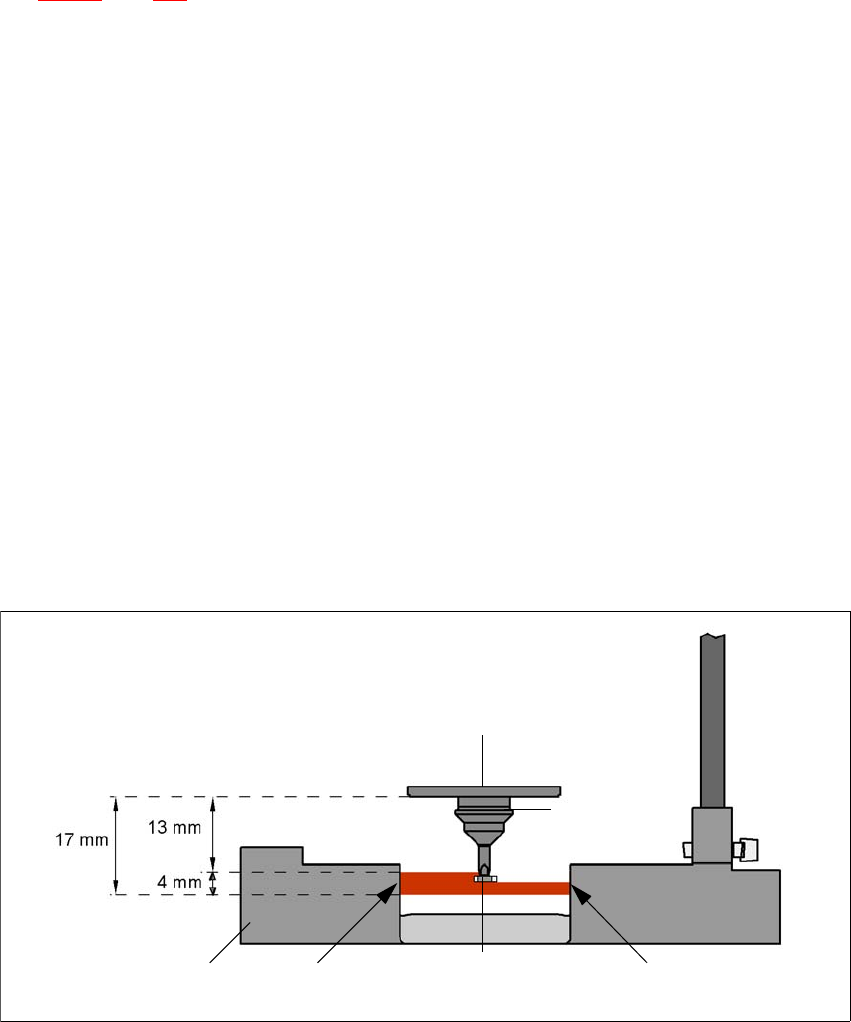

Fig. 6.11 - 2 Komponentsensor, Funktionsprincip
Inkrementalskive
Komponent
Pipette
IR-LED FototransistorKomponentsensor i tværsnit
