6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2 6.12 Højtopløsende komponentkamera C&P, type 29, 27 x 27, d igital Fra softwareversion SR.605.xx Udgave 07/2008 DK 304 6.12 Højtopløsende komponentkam era C&P ,…
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.11 Komponentsensor til C&P12-hoved
303
HENVISNING 6
Når 0201-komponenter bestykkes med pipette 906, er komponentsensoren obligatorisk, da der
ikke kan gennemføres nogen vakuummåling. 6
Også når andre små komponenter som f.eks. 0402 eller 0603 bestykkes, kan dpm-raten forbed-
res ved at benytte en komponentsensor. Vær i denne forbindelse opmærksom på, at komponen-
ten - når komponentsensoren vælges i husformlisten - også kun kan bestykkes på maskiner, der
er udstyret med komponentsensoren.
Ønsker De at kontrollere komponenter med komponentsensoren, skal denne være konfigureret i
linien. Herefter tilbydes følgende alternativer:
Ny klargøring Klargøringsoptimeringen forbinder automatisk komponentsensoren
med komponenterne, når denne er installeret.
Gammel klargøring Til komponenter, der skal kontrolleres med komponentsensoren, til-
deles et nyt GF-nummer.
Central dataholdning Er ikke alle automater udstyret med komponentsensoren i linien, til-
deles et nyt husformnummer for hver komponent, der skal kontrolle-
res med komponentsensoren.
HENVISNING 6
– Komponentsensoren må kun eftermonteres af serviceteknikere fra Firma SIPLACE.
– Rekalibrér 12-segment-C&P-hovedet efter montering af komponentsensoren med SITEST-
programmet.
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.12 Højtopløsende komponentkamera C&P, type 29, 27 x 27, digital Fra softwareversion SR.605.xx Udgave 07/2008 DK
304
6.12 Højtopløsende komponentkamera C&P, type 29, 27 x 27,
digital
Artikel-nr. 00119779-xx Højtopløsende kamera, C&P12, digital, type 29
6.12.1 Opbygning
6

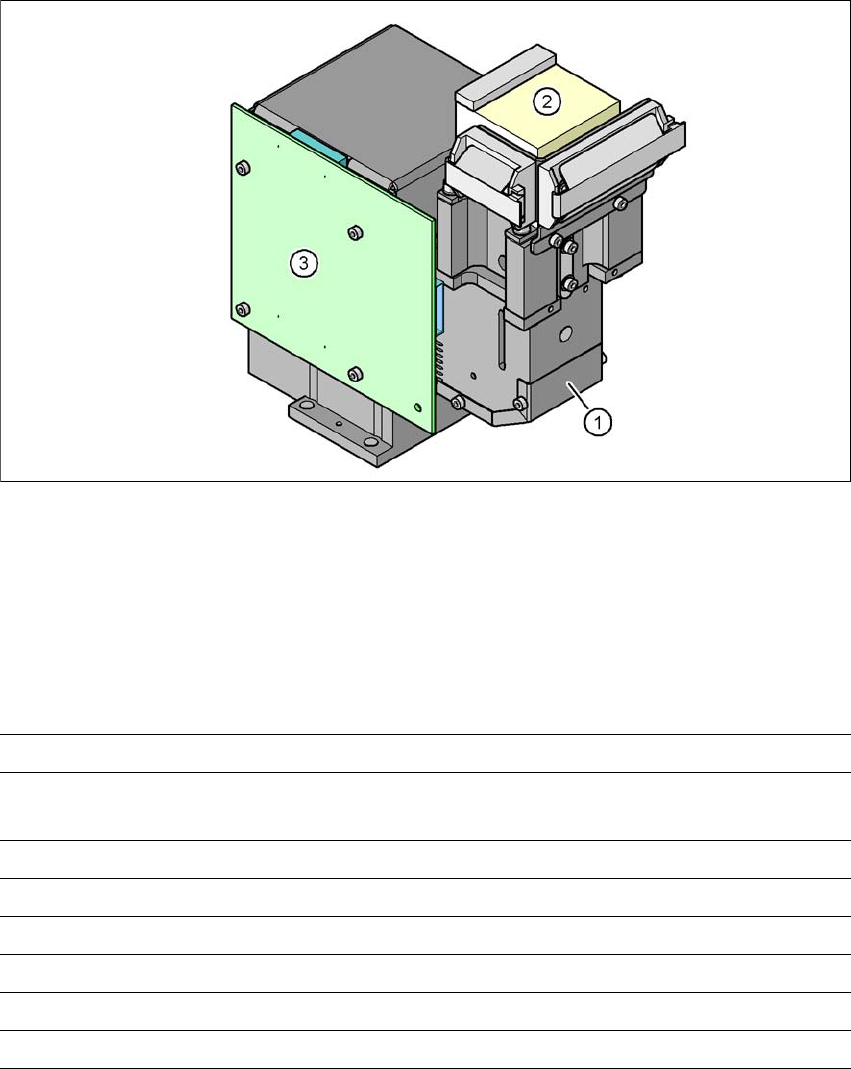

Fig. 6.12 - 1 Komponent-kamera C&P, type 29, 27 x 27, digital
(1) Komponent-kameraoptik og belysning
(2) Kameraforstærker
(3) Belysningsstyring
6.12.2 Tekniske data
6
Komponent-mål 0,3 x 0,3 mm² til 18,7 x 18,7 mm²
Komponent-spektrum 0201 til 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,25 mm
Min. ball-diameter 0,14 mm
Synsfelt 32 x 32 mm²
Belysningsart Reflekteret lys (5 frit programmerbare niveauer)
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.13 01005-pakke
305
6.13 01005-pakke
Artikel-nr. 00119920-xx 01005-pakke for D4/D2/D1
SIPLACE D1- og D2-automaterne er forberedt til bestykning af 01005-komponenter. Til forarbejd-
ningen af 01005-komponenter er det kun nødvendigt at montere 12-segment Collect&Place-ho-
vedet. Eftermonteringspakken indeholder følgende dele:
– Komponent-kamera C&P, type 38, 16 x 16, digital, artikel-nr. 03051870-xx, 1 stk.
– 12´er pinolrør kpl., 270°-deling artikel-nr. 03054107-xx, 3 stk.
– Pipette, type 905 ESD, 1 x 0,15 Artikel-nr. 03057320-xx, 12 stk.
– Monteringsvejledning 01005-pakke til D4/D2/D1
Tysk og engelsk artikel-nr. 00195398-xx, 1 stk.
6.14 0201-pakke
Artikel-nr. 00119720-xx 0201-pakke for C&P12, X/D-serie
Til forarbejdning af 0201-komponenter med 12-segment Collect&Place hovedet tilbyder vi 0201-
pakken. Den indeholder:
– Komponent-kamera C&P (type 29), digital artikel-nr. 00119779, 1 stk.
– Komponentsensor til 12-segment-C&P-hoved artikel-nr. 00118021, 1 stk.
– Pipette, type 706/906 Vectra Keramik artikel-nr. 00345031, 12 stk.
6.15 Enhoved-konfiguration på D1-automaten
Til konfiguration af SIPLACE D1-automaten med kun et bestykningshoved tilbyder vi følgende ud-
videlsessæt:
Artikel-nr. 00119862-xx Udvidelsessæt P&P til D1 single
Artikel-nr. 00119863-xx Udvidelsessæt C&P6 til D1 single
Artikel-nr. 00119864-xx Udvidelsessæt C&P12 til D1 single
Udvidelsessættene indeholder servoforstærkere til hovedakserne og kabelsættet.
