6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.18 SIPLACE Productivity-Lift Fra softwareversion SR.605.xx Udgave 07/2008 DK
314
6.18.2 Realisering af parallelbestykning
Da linjer med parallelt anbragte automater er meget mere pladskrævende, har man realiseret kon-
ceptet med parallelbestykning med forsænket transport og horisontal/vertikal lift (HV-Shuttle).
Automaterne er stadigvæk anbragt i serie, dog kan linjen arbejde parallelt via liftenheder og for-
sænkede transporter. På denne måde bibeholdes næsten SIPLACE-linjernes kompakthed.
Forsænket transport 6
To transportbånd transporterer tomme eller bestykkede printplader, der kører nede under maski-
nerne (se Fig. 6.18 - 1
, side 313).
Vandret/lodret lift (vandret/lodret shuttle) 6
En HV-Shuttle er anbragt i starten af en linje mellem automaterne og for enden af en linje. Den
transporterer printpladerne mellem det forsænkede niveau og bearbejdningsniveauet og mellem
de to spor på de forsænkede transporter.
6
Fig. 6.18 - 2 Vandret/lodret shuttle (VL-shuttle), transport-sporskift og liftfunktion
Vandret transport
VL-shuttle
Liftfunktion
Lodret transport
Ubestykket
Bestykket
Standard-
transportniveau
Forsænket
transportniveau
VL-shuttle
Transport-sporskift
Driftsvejledning SIPLACE D1/D2 6 Stationsudvidelser
Fra softwareversion SR.605.xx Udgave 07/2008 DK 6.18 SIPLACE Productivity-Lift
315
6.18.3 Fordele ved Productivity-Lift
Med Productivity-Lift er det muligt at øge linjens produktivitet på grund af automaternes bestyk-
ningsrater inden for linjen.
6
Fig. 6.18 - 3 Productivity-Lift, undgåelse af stilstandstider
I parallelt sammenkædede linjer kan enkelte automater svigte, uden at hele linjen derved stand-
ser. Derudover er det muligt at få adgang til enkelte maskiner, mens resten af linjen bestykker vi-
dere uden afbrydelse.
Dette gælder især for
– procesbetingede undersøgelser eller testdrift
– programmering af PCB-mærker, husformer eller testbestykninger,
– vedligeholdelse eller reparationer
– betjeningsfejl som f.eks. ikke rettidig påsplejsning af tape eller manglende komponenter.
En yderligere fordel er, at linjen kan omkonfigureres efter ønske vha. softwaren, uden at dette
kræver en omstilling af maskiner.
Optaget PCB-transportstræk-
ning pga bestykning
Bestykningsautomat
Vandret og lodret lift
Forsænket transport
Sporskift
6 Stationsudvidelser Driftsvejledning SIPLACE D1/D2
6.19 Vision Teach Station Fra softwareversion SR.605.xx Udgave 07/2008 DK
316
6.19 Vision Teach Station
Artikel-nr. 00119788-xx Vision Teach Station
6

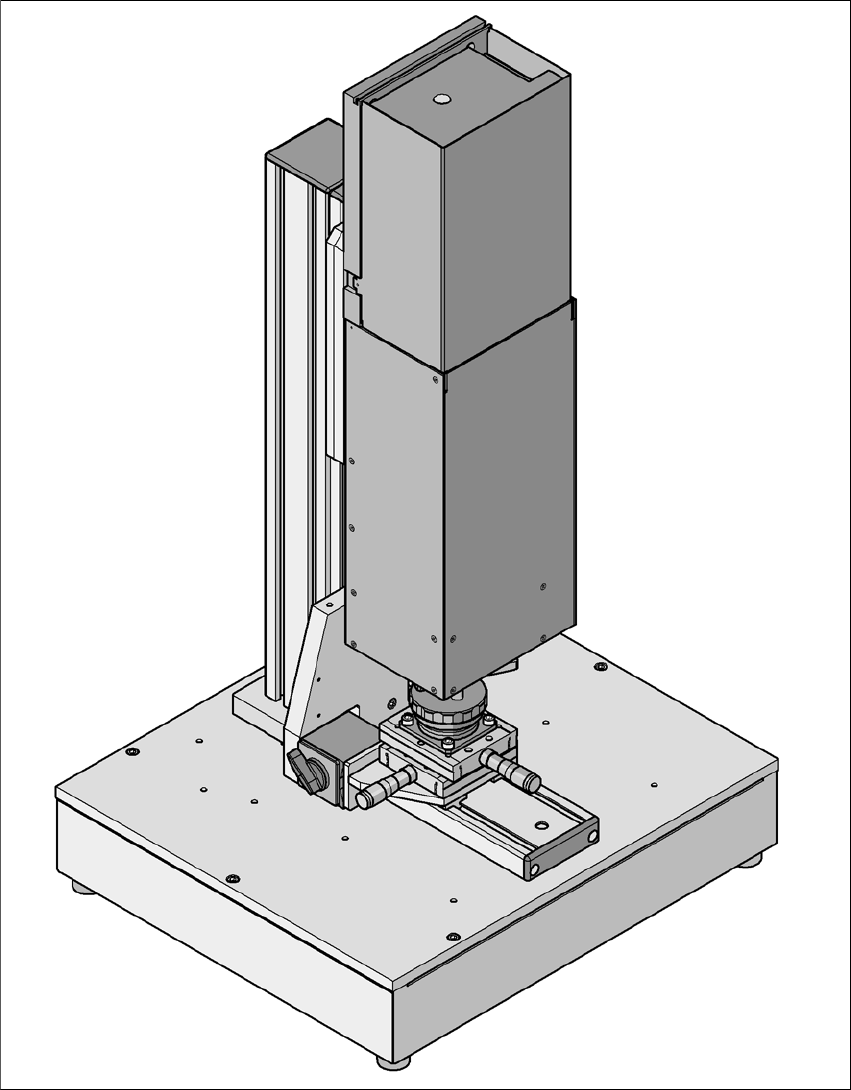

Fig. 6.19 - 1 Vision Teach Station med komponent-kamera, type 36
