2 Drifts sikkerhed Driftsvejledning SIPLACE D1/D2 2.1 Sikkerhedsforskrifter Fra softw areversion SR.605.xx Udgave 07/2008 DK 40 → Brug altid passe nde arbejds- og beskyttelsesdragt, når De håndterer ma gnetbanen (f.eks. …

Driftsvejledning SIPLACE D1/D2 2 Driftssikkerhed

Fra softwareversion SR.605.xx Udgave 07/2008 DK 2.1 Sikkerhedsforskrifter

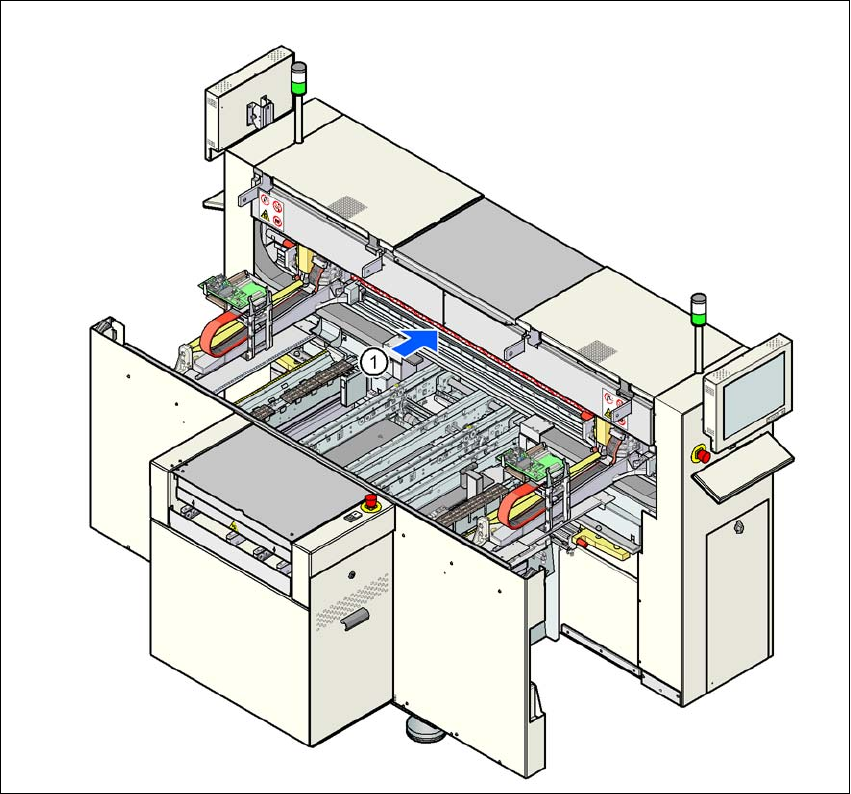

Fig. 2.1 - 1 Position for de permanente magneter til lineærdrevene

(1) Permanente magneter til Y-lineærmotorer

Overhold følgende henvisninger, når der arbejdes på de permanente magneter:

→ For personer med aktive implantater (f.eks. pacemakere) eller andre ferromagnetiske prote-

ser er det udtrykkeligt forbudt at arbejde på disse maskiner eller at komme i nærheden af

disse.Hold en sikker afstand til lineærmotoren!

→ På grund af de stærke magnetiske tiltrækningskræfter skal der træffes særlige forsigtigheds-

foranstaltninger i umiddelbar nærhed af magnetbanen og den bevægelige primærdel. Tunge

eller brede genstande af stål eller jern må aldrig bringes i nærheden af magnetbanen. De da

magnetiske tiltrækningskræfter ikke kan ses, undervurderes som regel deres virkning i nær-

heden af magnetbanen. Den magnetiske tiltrækningskraft kan opstå abrupt. Den kan stige til

flere tusind Newton i nærheden af ferromagnetiske genstande (af stål eller jern) af lignende

størrelse som magnetbanen.

2 Driftssikkerhed Driftsvejledning SIPLACE D1/D2

2.1 Sikkerhedsforskrifter Fra softwareversion SR.605.xx Udgave 07/2008 DK

→ Brug altid passende arbejds- og beskyttelsesdragt, når De håndterer magnetbanen (f.eks.

handsker, sko osv.).

→ Udelukkende instruerede teknikere fra SIPLACE har tilladelse til at gennemføre monterings-

arbejde og andre opgaver i forbindelse med udskiftning af magnetbanen.

→ Sørg altid for at have mindst to kiler (ca. 10° til 15°) af et massivt, ikke-magnetisk materiale

(f.eks.aluminium) samt en ikke-magnetisk hammer (ca. 2 til 3 kg) parat i nødstilfælde. Dette

værktøj er der brug for i nødstilfælde til at løsne dele, der hæfter magnetisk på magnetbanen

og til at befri evt. fastklemte led (finger, hånd, fod). Anbring aldrig spolekomponenten til en

jernkernemotor direkte på magnetbanen.

→ Elektroniske apparater og måleinstrumenter kan beskadiges eller ødelægges af stærke mag-

netfelter. Anbring ikke apparater, der indeholder magnetiske bestanddele, i nærheden af

computere, monitorer eller magnetiske databærere (f.eks. harddisker, kreditkort, audio- og vi-

deobånd osv.)

→ Hold en afstand på mindst 45 cm mellem enkelte magnetbaner hhv. mellem en magnetbane

og andre magnetiske flader.

Driftsvejledning SIPLACE D1/D2 2 Driftssikkerhed

Fra softwareversion SR.605.xx Udgave 07/2008 DK 2.2 Advarselsskilte

2.2 Advarselsskilte

2.2.1 Advarselsskilte på automaten

Advarselsskiltene er fremstillet af blød PVC-folie, der er slidstærk, lysægte samt vand- og vejrbe-

standig. Advarselsskiltene er formgivet iht. forskrifterne i ISO 3864-2 og ANSI Z535.4.

Fig. 2.2 - 1 Advarselsskilte W201, W203, W204, W206 og W210 på D1/D2 - automaterne - del 1

Pos. W201, artikel-nr. 03009338-01

Pos. W203, artikel-nr. 03009342-01

Pos. W204, artikel-nr. 03009343-01

Pos. W206, artikel-nr. 03009345-01

Pos. W210, artikel-nr. 03009350-01
