Driftsvejledning SIPLACE D1/D2 2 Driftssikkerhed
Fra softwareversion SR.605.xx Udgave 07/2008 DK 2.2 Advarselsskilte
47
2.2.3.1 Advarselsskilt W205 på tværholderen under tapesaksen
2

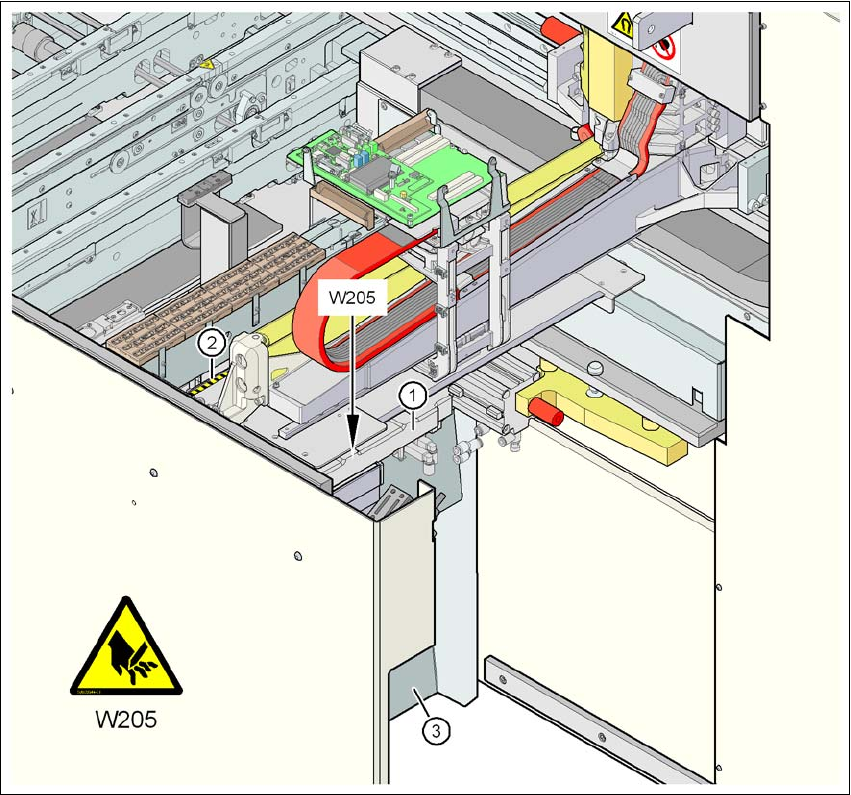

Fig. 2.2 - 4 Advarselsskilt W205 på tværholderen under tapesaksen
(1) Tapesaks
(2) Tapeførekanal
(3) Tapeaffaldsslisk
Pos. W205, artikel-nr. 03009344-01 på tværholderne (antal pr. automat: 2)
2 Driftssikkerhed Driftsvejledning SIPLACE D1/D2
2.2 Advarselsskilte Fra softwareversion SR.605.xx Udgave 07/2008 DK
48

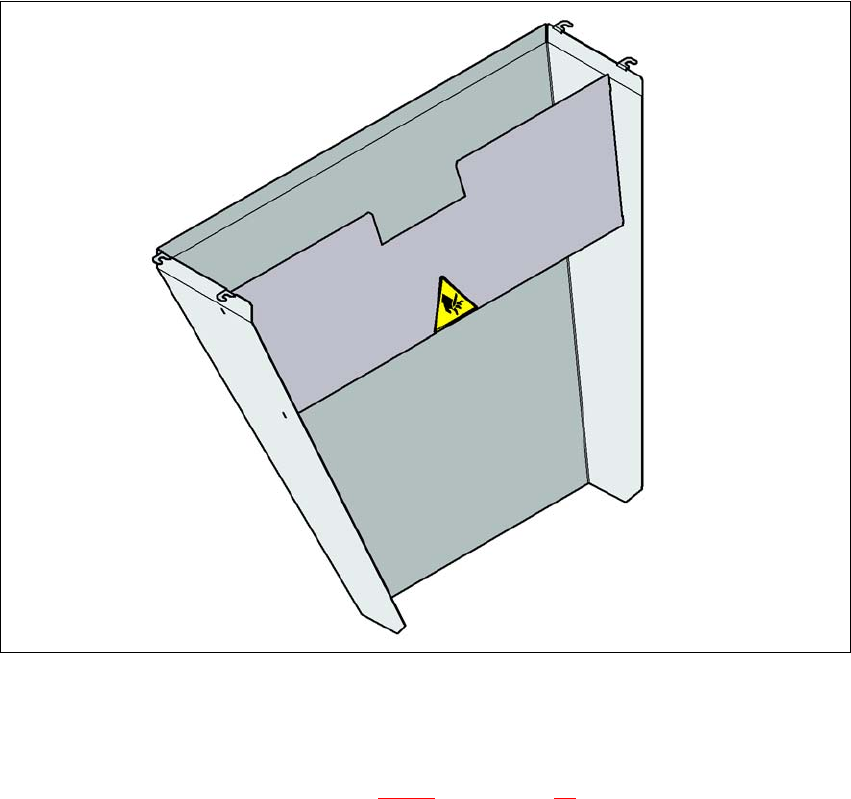

2.2.3.2 Advarselsskilt W205 på tapeaffaldsslisken
2
Fig. 2.2 - 5 Advarselsskilt W205 på tapeaffaldsslisken
Pos. W205, artikel-nr. 03009344-01 på tapeaffaldsslisken (antal pr. automat: 2)
Positionen for tapeaffaldsslisken ses i Fig. 2.2 - 4
, pos. 3, side 47.
Driftsvejledning SIPLACE D1/D2 2 Driftssikkerhed
Fra softwareversion SR.605.xx Udgave 07/2008 DK 2.2 Advarselsskilte
49
2.2.3.3 Advarselsstrimmel på tapeførekanalen
2

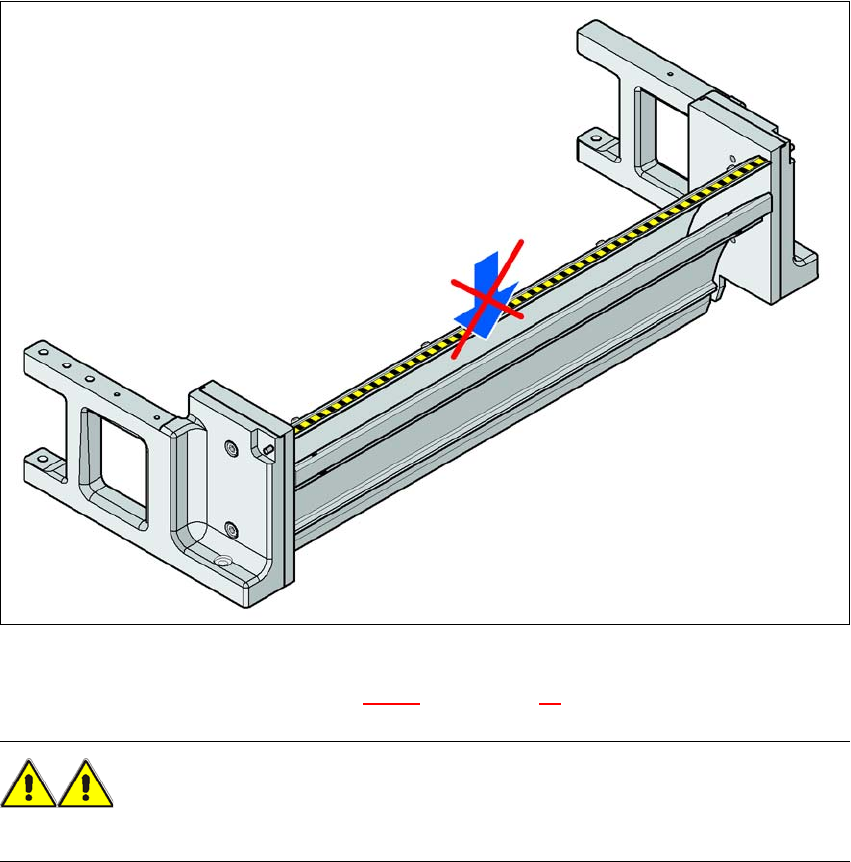

Fig. 2.2 - 6 advarselsstrimmel på tapeførekanalen
Positionen for tapeførekanalen ses i Fig. 2.2 - 4, pos. 2, side 47.
ADVARSEL 2
Stik aldrig hånden ind i åbningen på tapeførekanalen.
