2 Driftssikkerhed Driftsvejledning SIPLACE D1/D2
2.5 Sikkerhedsforskrifter i forbindelse med drift af automaten Fra softwareversion SR.605.xx Udgave 07/2008 DK
64
2.5.9 Sikkerhedsforskrifter i forbindelse med manuel forskydning af Z-aksen på
P&P-hovedet
VÆR FORSIGTIG
FARE FOR AT KOMME I KLEMME på P&P HOVED 2
De må under ingen omstændigheder bevæge Z-aksen nedad ved at holde hånden på bufferen
på returenheden. Fingrene kan blive kvæstet, når bufferen svipper tilbage, da cylinderens fjeder-
kraft er meget stærk. Dette gælder også for den indvendige del af P&P-hovedet, når stempel-
stangen svipper tilbage i sin udgangsposition.
2
Fig. 2.5 - 5 Fare for at komme i klemme som følge af returenheden på P&P-hovedet
(1) Returenhed, trykluftcylinder
(2) Stempelstang
(3) Buffer til returenhed
(A) Sted hvor fingrene kan komme i klemme
Driftsvejledning SIPLACE D1/D2 2 Driftssikkerhed
Fra softwareversion SR.605.xx Udgave 07/2008 DK 2.5 Sikkerhedsforskrifter i forbindelse med drift af automaten
65
2.5.10 Sikkerhedsforskrifter til tapesaksen
2
Fig. 2.5 - 6 Sikkerhedsforskrifter til tapesaksen
ADVARSEL FARE FOR AT BLIVE SKÅRET! 2
→ Stik aldrig Deres bare fingre ned i tapeførekanalen oppefra (pos. 1 i Fig. 2.5 - 6
), heller ikke
selv om automaten er slukket.
→ Stik ikke Deres bare fingre ned i tapesaksens udkastningsåbning nedefra (pos. 2 i Fig. 2.5 -
6) f.eks. for at fjerne tapeaffald - heller ikke selv om automaten er slukket.
→ Før tapeaffald fjernes: Sørg ubetinget for, at automaten er slukket og brug meget faste be-
skyttelseshandsker, da tapesaksens vanger er knivskarpe.
2 Driftssikkerhed Driftsvejledning SIPLACE D1/D2
2.6 Sikkerhedsudstyr Fra softwareversion SR.605.xx Udgave 07/2008 DK
66
2.6 Sikkerhedsudstyr
2.6.1 Beskyttelseskapper
2

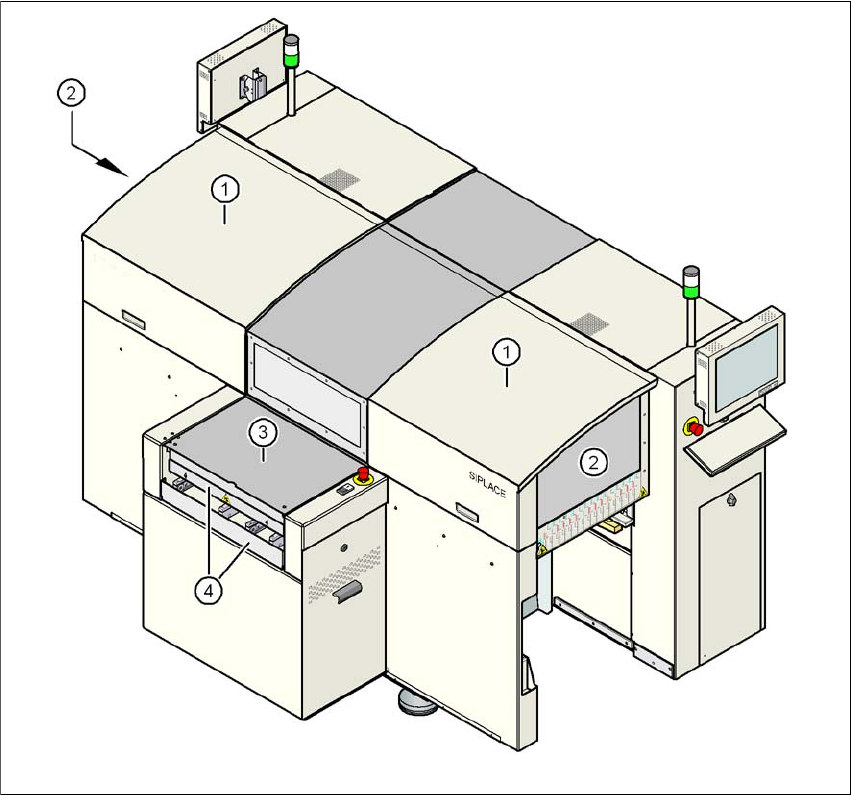

Fig. 2.6 - 1 Beskyttelseskapper - med blikket rettet mod inputsiden
(1) Beskyttelseskapper
(2) Beskyttelsesskiver
(3) Afdækningsklap ved indleveringsbånd
(4) Sikkerhedsafdækning ved indleveringsbånd
