Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0507-002 105 H-6 502 630 134 0944 BRACKET(PHOTO R) 1 809H--010-502 503 630 134 0937 BRACKET(PHOTO L) 2 809H--010-503 504 630 134 71 10 BRACKET(PHOTO R) 1 8…
MODEL TCM-X110
0507-002
104
R
コンベア部
R CONVEYOR SECTION
Fig. H-6
基板検出部、基板ストッパ
P.C.B. Detector,P.C.B. Stopper
See Fig.H-1
Key No.29
520
519
517
524
521
522
518
516
523
A
A
515
514
513
502
515
514
513
525
525
515
514
513
525
515
514
513
525
508
507
506
505
508
507
506
505
503
508
507
506
505
504
508
507
506
505
503
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
105
H-6
502 630 134 0944 BRACKET(PHOTO R) 1 809H--010-502
503 630 134 0937 BRACKET(PHOTO L) 2 809H--010-503
504 630 134 7110 BRACKET(PHOTO R) 1 809H--010-504
505 630 129 9907 ASSY,SENSOR,PELEC 4 BPH83,BPH53,BPH81,BPH76
809H--010-505
506 411 119 1909 WASHER V 3X7X0.5 8 809H--010-506
507 411 086 4408 WASHER SPR 3 8 809H--010-507
508 411 162 1604 SCR PAN 3X20 8 809H--010-508
513 630 001 0213 WASHER 2 809H--010-513
514 411 141 2905 WASHER SPR 4 2 809H--010-514
515 630 000 7633 BOLT,HEX-SCT 2 809H--010-515
516 630 140 3588 LEVER 1 809H--010-516
517 630 001 0220 WASHER 1 809H--010-517
518 630 000 7763 BOLT,HEX-SCT 1 809H--010-518
519 630 069 2938 NUT 1 809H--010-519
520 411 054 6809 NUT HEX 3 1 809H--010-520
521 411 040 6202 SCR PAN 3X10 1 809H--010-521
522 411 054 8506 NUT HEX 4 1 809H--010-522
523 411 162 1505 SCR PAN 4X20 1 809H--010-523
524 630 001 8103 SPRING,TENSION 1 2086 809H--010-524
525 630 000 7619 BOLT,HEX-SCT 4 809H--010-525
MODEL TCM-X110
0507-002
106
R
コンベア部
R CONVEYOR SECTION

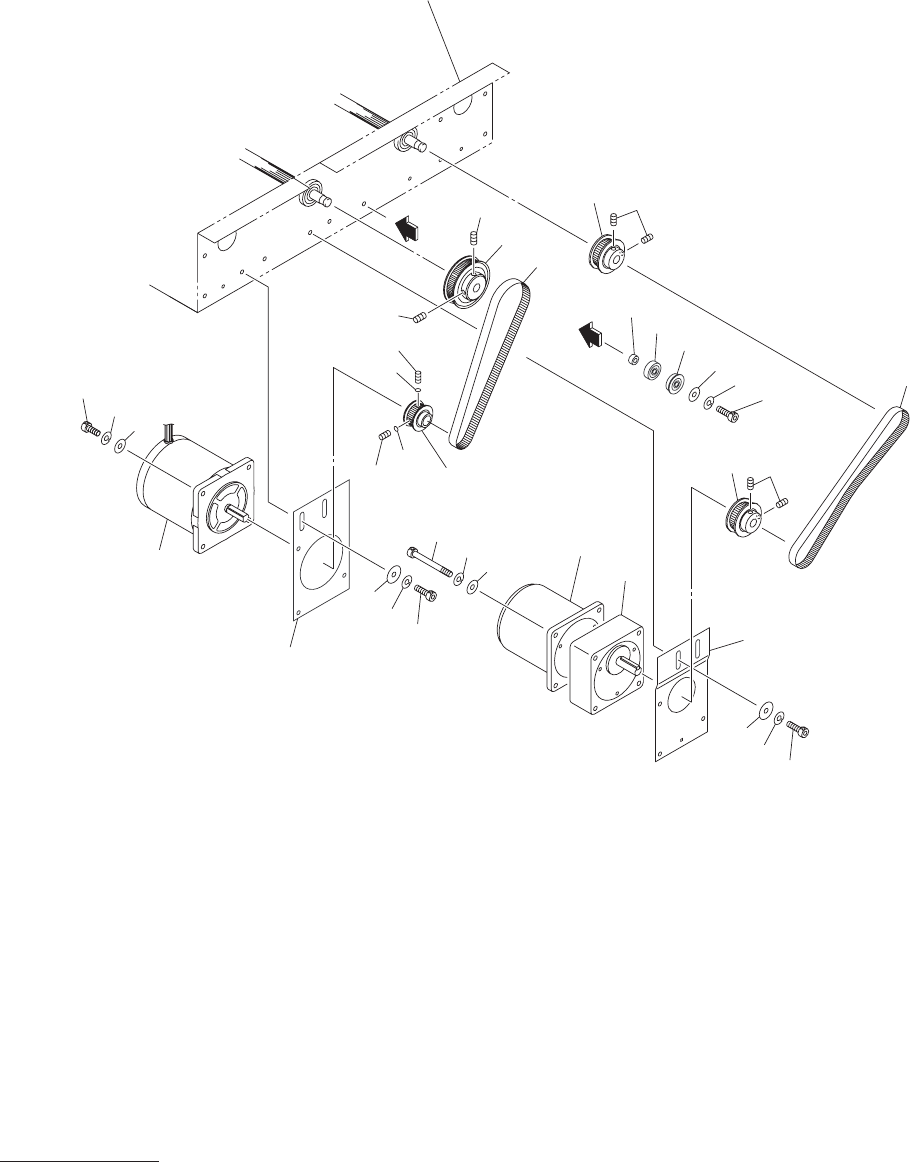

Fig. H-7
コンベアベルト駆動部
Conveyor Belt Driver
616
610
610
615
621
621
615
614
620
610
611
610
609
602
603
609
See Fig.H-1
Key No.1
628
612
601
607
605
613
605
606
604
605
606
607
605
613
625
626
624
623
622
629
613
A
A
