P-186-003e - 第109页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0507-002 107 H-7 601 630 137 2884 BRACKET 1 809H--010-601 602 630 136 0041 GEAR,REDUCTION 1 8H12.5FBN 809H--010-602 603 630 137 4550 ASSY ,MOT OR,REVERSIBL…
MODEL TCM-X110
0507-002
106
R
コンベア部
R CONVEYOR SECTION
Fig. H-7
コンベアベルト駆動部
Conveyor Belt Driver
616
610
610
615
621
621
615
614
620
610
611
610
609
602
603
609
See Fig.H-1
Key No.1
628
612
601
607
605
613
605
606
604
605
606
607
605
613
625
626
624
623
622
629
613
A
A
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
107
H-7
601 630 137 2884 BRACKET 1 809H--010-601
602 630 136 0041 GEAR,REDUCTION 1 8H12.5FBN 809H--010-602
603 630 137 4550 ASSY,MOTOR,REVERSIBLE 1 M4 809H--010-603
604 630 000 7824 BOLT,HEX-SCT 2 809H--010-604
605 411 141 6705 WASHER SPR 5 8 809H--010-605
606 411 141 4107 WASHER V 5X10X1 4 809H--010-606
607 630 001 0220 WASHER 4 809H--010-607
609 630 009 2684 PULLEY,TIMING 2 809H--010-609
610 630 000 8951 SET SCREW 6 809H--010-610
611 630 073 1668 BELT,TIMING 1 809H--010-611
612 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM26(R2CV) 809H--010-612
613 630 000 7763 BOLT,HEX-SCT 6 809H--010-613
614 630 119 7951 PULLEY,TIMING 1 809H--010-614
615 630 008 2296 SET SCREW 2 809H--010-615
616 630 120 2426 BELT,TIMING 1 809H--010-616
619 411 051 2804 SCR TRS 4X8 2 809H--010-619
620 630 107 0025 PULLEY,TIMING 1 809H--010-620
621 630 119 9290 SHEET 2 809H--010-621
622 630 077 3217 BEARING,RADIAL 1 809H--010-622
623 630 077 4733 COLLAR 1 809H--010-623
624 630 000 7794 BOLT,HEX-SCT 1 809H--010-624
625 411 141 4107 WASHER V 5X10X1 2 809H--010-625
626 411 141 6705 WASHER SPR 5 2 809H--010-626
628 630 120 1955 BRACKET(MOTOR) 1 809H--010-628
629 630 077 3200 BEARING,RADIAL 1 809H--010-629
MODEL TCM-X110
0306-001
108
X
軸、
Y
軸
X AXIS,Y AXIS

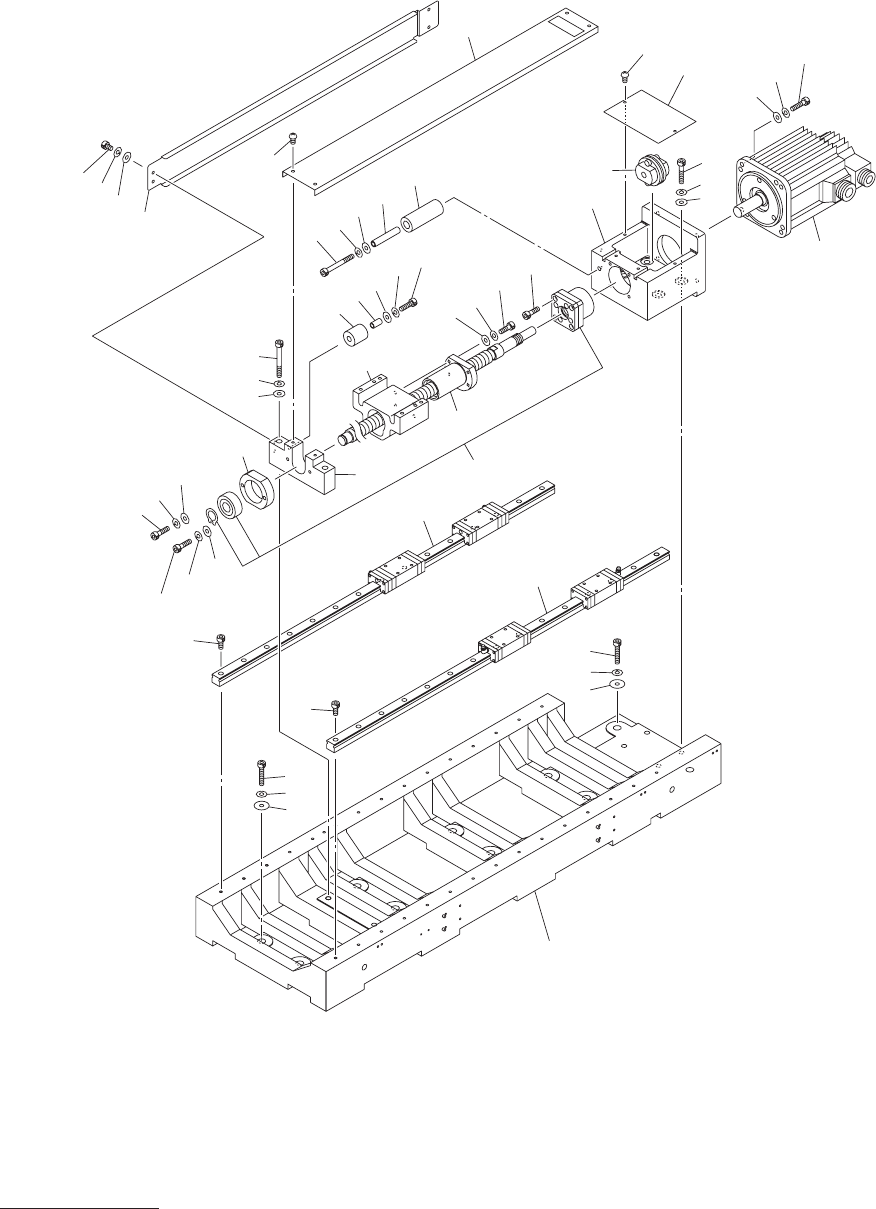

Fig. JB-1 X
軸駆動部
X Axis Driver
6
41
45
44
23
11
9
41
7
24
15
8
30
33
16
19
19
28
31
35
12
10
26
30
33
4
31
28
20
31
18
14
14
18
25
30
34
1
25
30
34
28
20
13
17
3
2
32
29
22
42
43
38
39
40
36
